离心压缩机安装方案

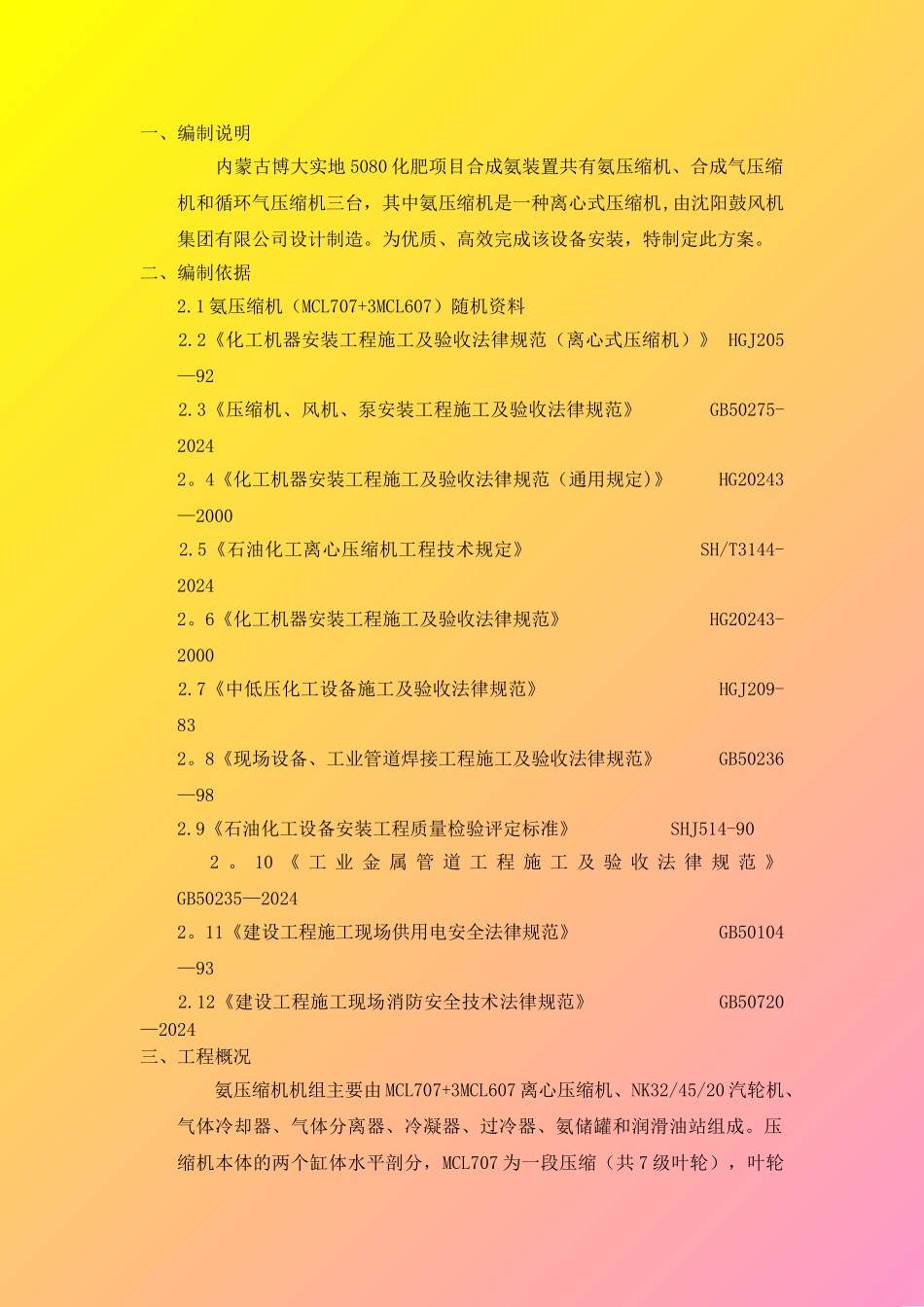

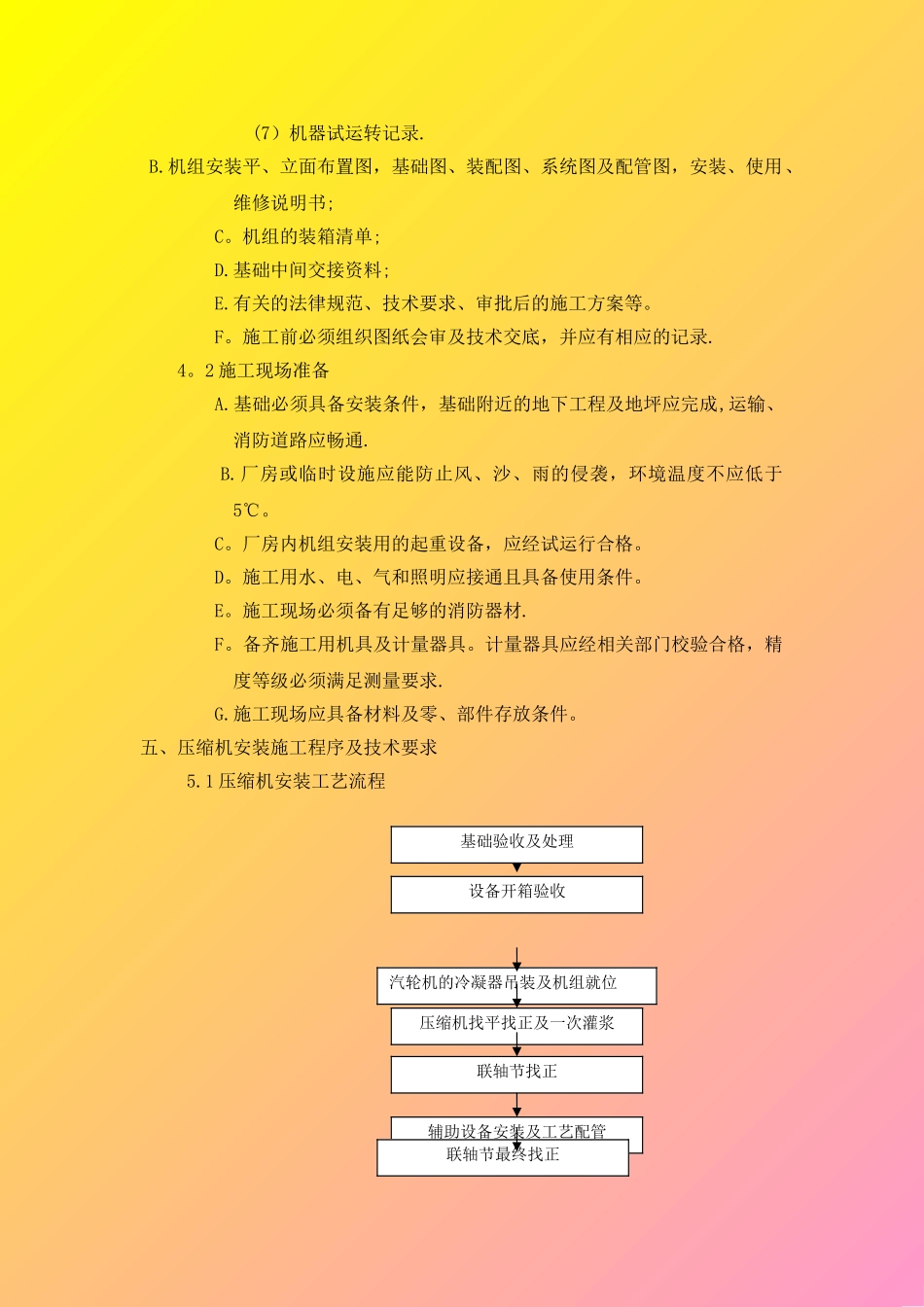

一、编制说明 内蒙古博大实地 5080 化肥项目合成氨装置共有氨压缩机、合成气压缩机和循环气压缩机三台，其中氨压缩机是一种离心式压缩机,由沈阳鼓风机集团有限公司设计制造。为优质、高效完成该设备安装，特制定此方案。二、编制依据 2.1 氨压缩机（MCL707+3MCL607）随机资料 2.2《化工机器安装工程施工及验收法律规范（离心式压缩机）》 HGJ205—92 2.3《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-2024 2。4《化工机器安装工程施工及验收法律规范（通用规定)》 HG20243—2000 2.5《石油化工离心压缩机工程技术规定》 SH/T3144-2024 2。6《化工机器安装工程施工及验收法律规范》 HG20243-2000 2.7《中低压化工设备施工及验收法律规范》 HGJ209-83 2。8《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236—98 2.9《石油化工设备安装工程质量检验评定标准》 SHJ514-90 2 。 10 《 工 业 金 属 管 道 工 程 施 工 及 验 收 法 律 规 范 》 GB50235—2024 2。11《建设工程施工现场供用电安全法律规范》 GB50104—93 2.12《建设工程施工现场消防安全技术法律规范》 GB50720—2024三、工程概况 氨压缩机机组主要由 MCL707+3MCL607 离心压缩机、NK32/45/20 汽轮机、气体冷却器、气体分离器、冷凝器、过冷器、氨储罐和润滑油站组成。压缩机本体的两个缸体水平剖分，MCL707 为一段压缩（共 7 级叶轮），叶轮顺排布置；3MCL607 为二段压缩（共 7 级叶轮）,叶轮背靠背布置。压缩机与汽轮机、高压缸与低压缸之间均采纳膜片联轴器连接.气体进入 MCL707缸体内经过压缩后排出缸外,经过缸间冷却器冷却后进入高压缸 3MCL607，经过四级压缩后气体进入段间冷却器，冷却后再进入 3MCL607 压缩至出口状态。 压缩机机组主要性能参数(额定工况）型号MCL707进口流量Nm3/h31204主轴转速r/min8075进口压力MPa（A)0.0542原动机功率kW/进口温度℃-43.6气体最高温度℃140分子量/17。03一阶临界转速r/min/出口压力MPa（A)0.378二阶临界转速r/min/压缩比/6.97最大连续转速r/min8479型号3MCL607进口流量Nm3/h66719主轴转速r/min8075进口压力MPa(A）0.354原动机功率kW/进口温度℃17气体最高温度℃135分子量/17.03一阶临界转速r/min/出口压力MPa（A）1.6045二阶临界转速r/min/压缩比/4.53最大连续转速r/min8479四、施工准备 4。1 技术准备A。离心式压缩机组出厂合格证书;出厂合格证书必须包括...
