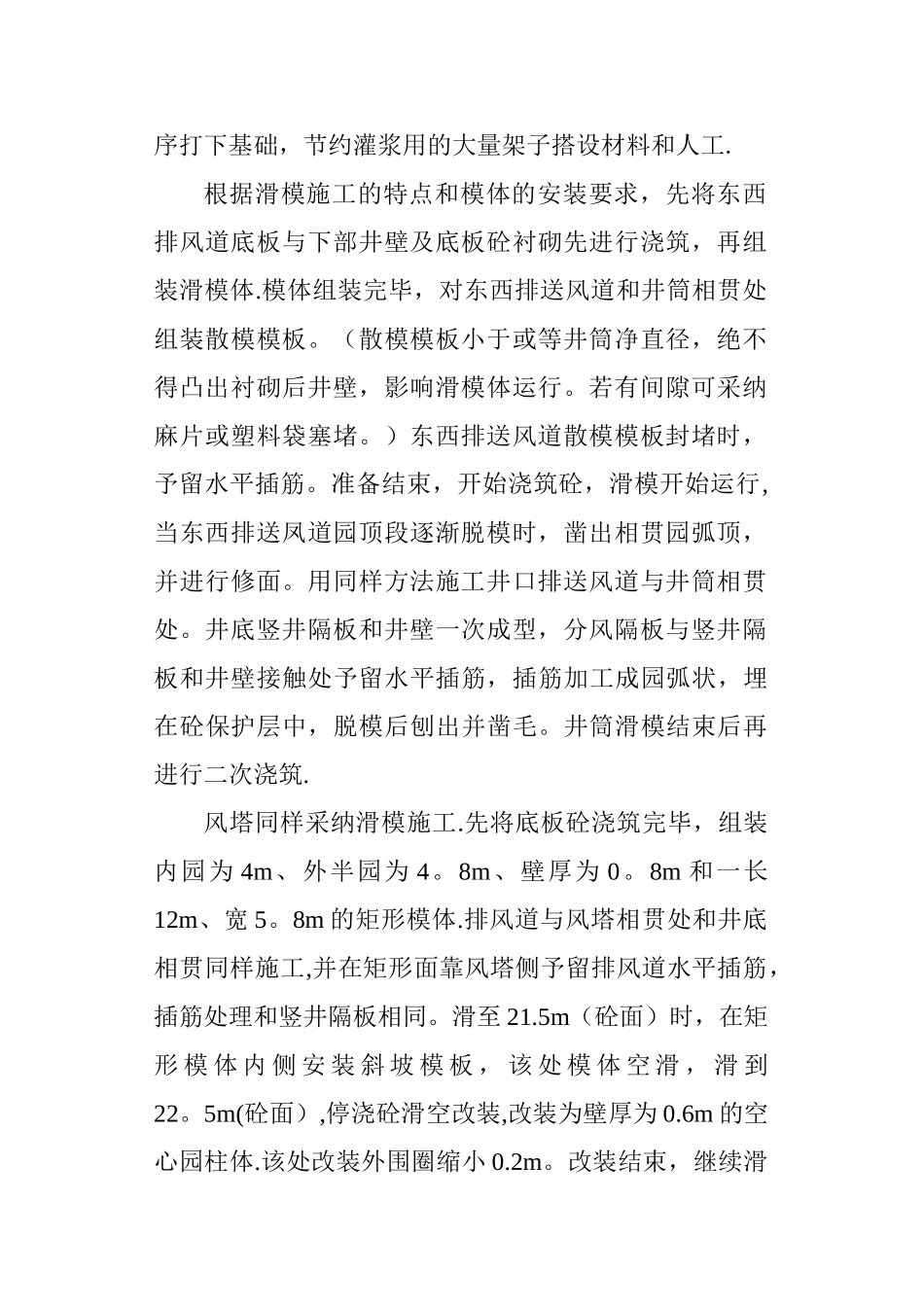

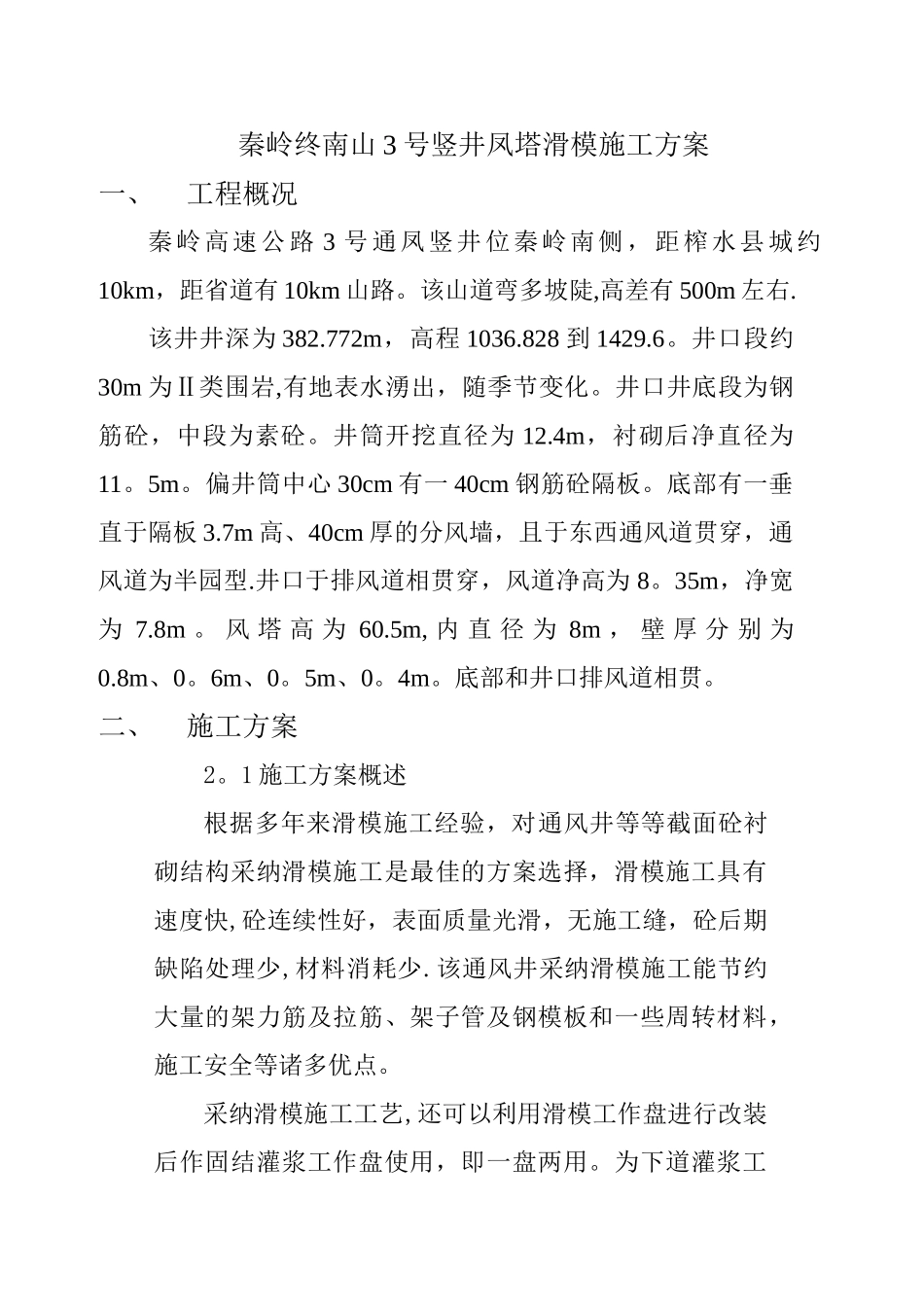

秦岭终南山 3 号竖井凤塔滑模施工方案一、工程概况秦岭高速公路 3 号通凤竖井位秦岭南侧，距榨水县城约10km，距省道有 10km 山路。该山道弯多坡陡,高差有 500m 左右.该井井深为 382.772m，高程 1036.828 到 1429.6。井口段约30m 为Ⅱ类围岩,有地表水湧出，随季节变化。井口井底段为钢筋砼，中段为素砼。井筒开挖直径为 12.4m，衬砌后净直径为11。5m。偏井筒中心 30cm 有一 40cm 钢筋砼隔板。底部有一垂直于隔板 3.7m 高、40cm 厚的分风墙，且于东西通风道贯穿，通风道为半园型.井口于排风道相贯穿，风道净高为 8。35m，净宽为 7.8m 。 风 塔 高 为 60.5m, 内 直 径 为 8m ， 壁 厚 分 别 为0.8m、0。6m、0。5m、0。4m。底部和井口排风道相贯。二、施工方案2。1 施工方案概述根据多年来滑模施工经验，对通风井等等截面砼衬砌结构采纳滑模施工是最佳的方案选择，滑模施工具有速度快,砼连续性好，表面质量光滑，无施工缝，砼后期缺陷处理少,材料消耗少.该通风井采纳滑模施工能节约大量的架力筋及拉筋、架子管及钢模板和一些周转材料，施工安全等诸多优点。采纳滑模施工工艺,还可以利用滑模工作盘进行改装后作固结灌浆工作盘使用，即一盘两用。为下道灌浆工序打下基础，节约灌浆用的大量架子搭设材料和人工.根据滑模施工的特点和模体的安装要求，先将东西排风道底板与下部井壁及底板砼衬砌先进行浇筑，再组装滑模体.模体组装完毕，对东西排送风道和井筒相贯处组装散模模板。（散模模板小于或等井筒净直径，绝不得凸出衬砌后井壁，影响滑模体运行。若有间隙可采纳麻片或塑料袋塞堵。）东西排送风道散模模板封堵时，予留水平插筋。准备结束，开始浇筑砼，滑模开始运行,当东西排送凤道园顶段逐渐脱模时，凿出相贯园弧顶，并进行修面。用同样方法施工井口排送风道与井筒相贯处。井底竖井隔板和井壁一次成型，分风隔板与竖井隔板和井壁接触处予留水平插筋，插筋加工成园弧状，埋在砼保护层中，脱模后刨出并凿毛。井筒滑模结束后再进行二次浇筑.风塔同样采纳滑模施工.先将底板砼浇筑完毕，组装内园为 4m、外半园为 4。8m、壁厚为 0。8m 和一长12m、宽 5。8m 的矩形模体.排风道与风塔相贯处和井底相贯同样施工,并在矩形面靠风塔侧予留排风道水平插筋，插筋处理和竖井隔板相同。滑至 21.5m（砼面）时，在矩形 模 体 内 侧 安 装 斜 坡 模 板 ， 该 处 模 体 空 滑 ， 滑 到22。5m(砼面）,...
