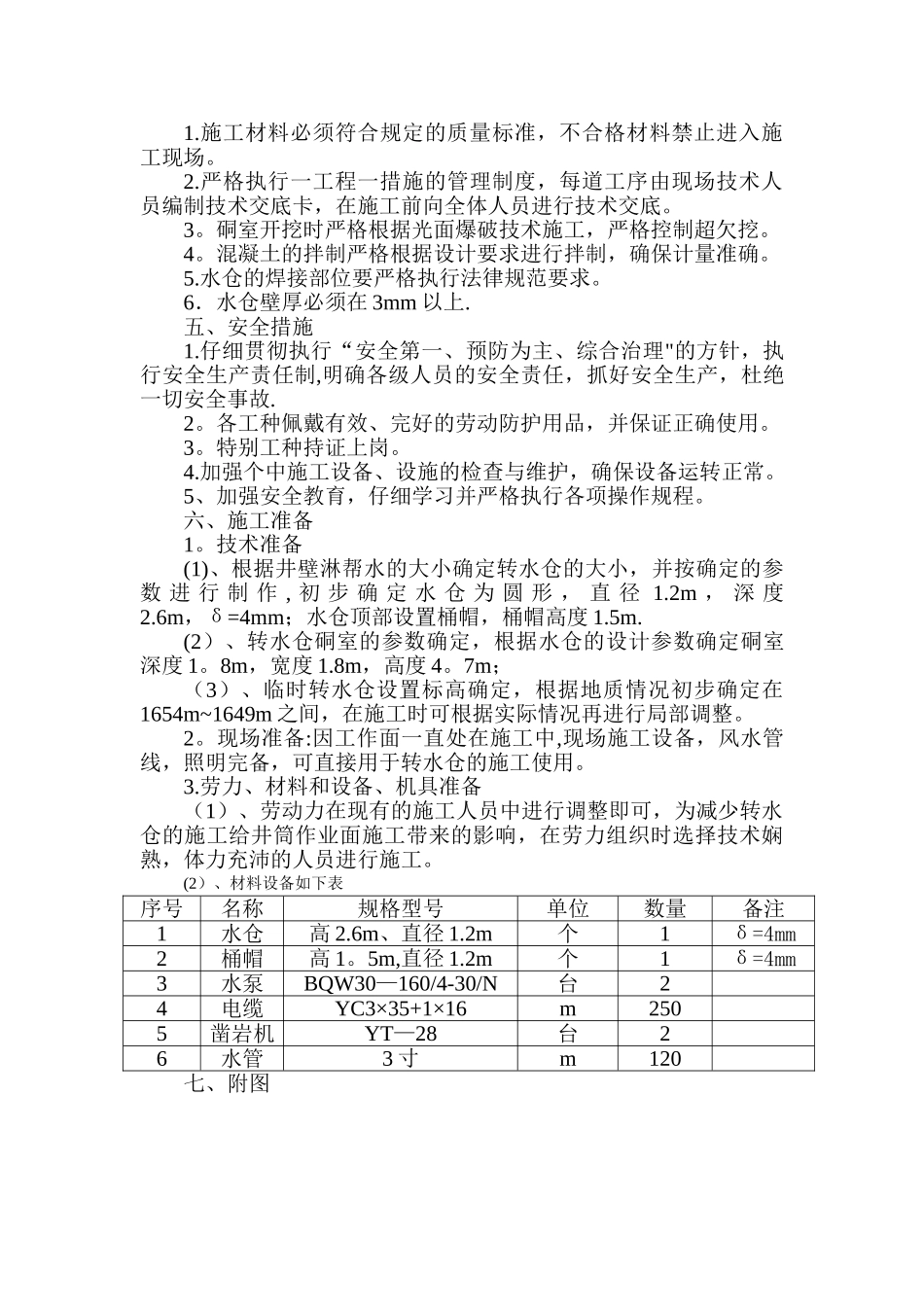

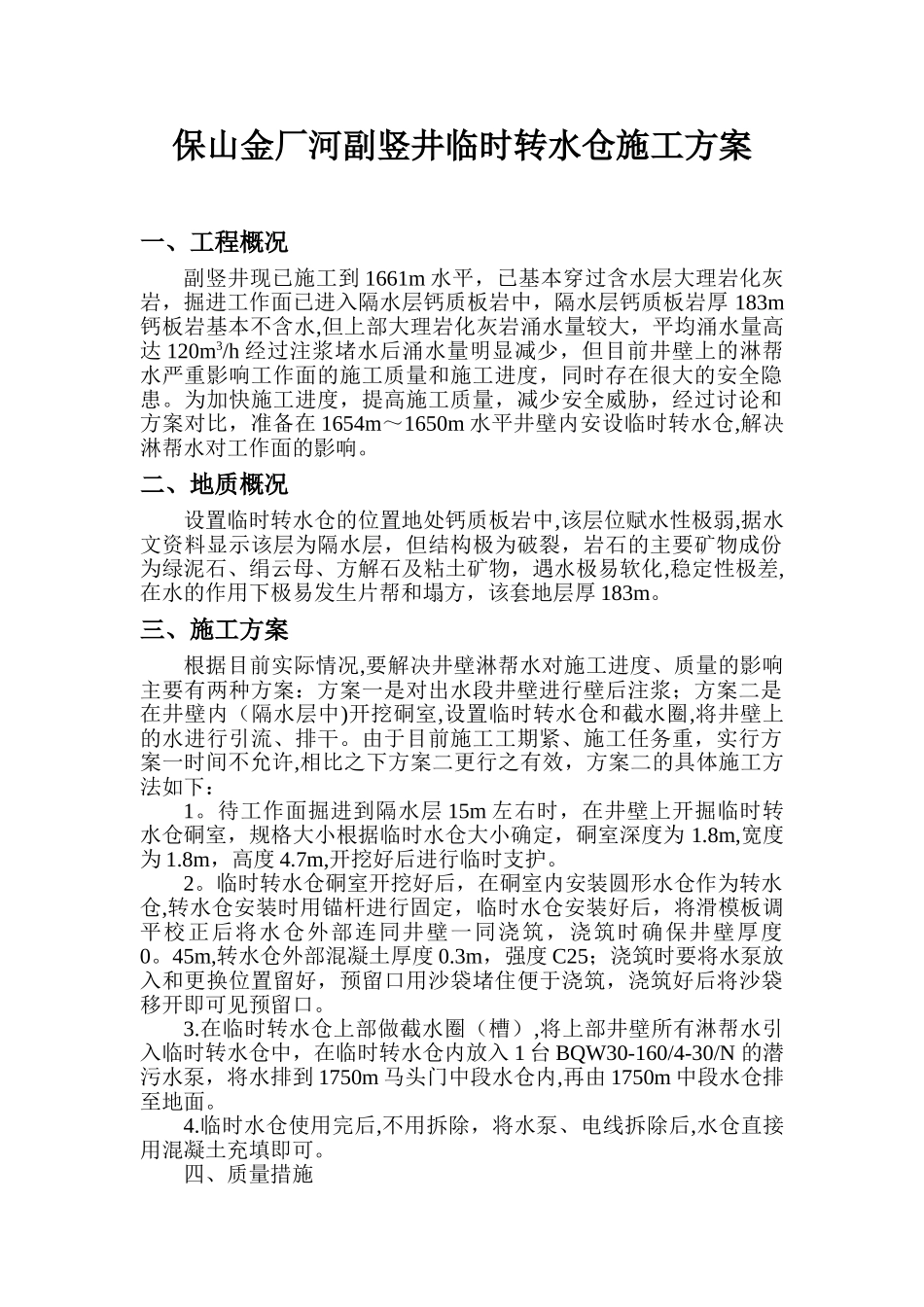

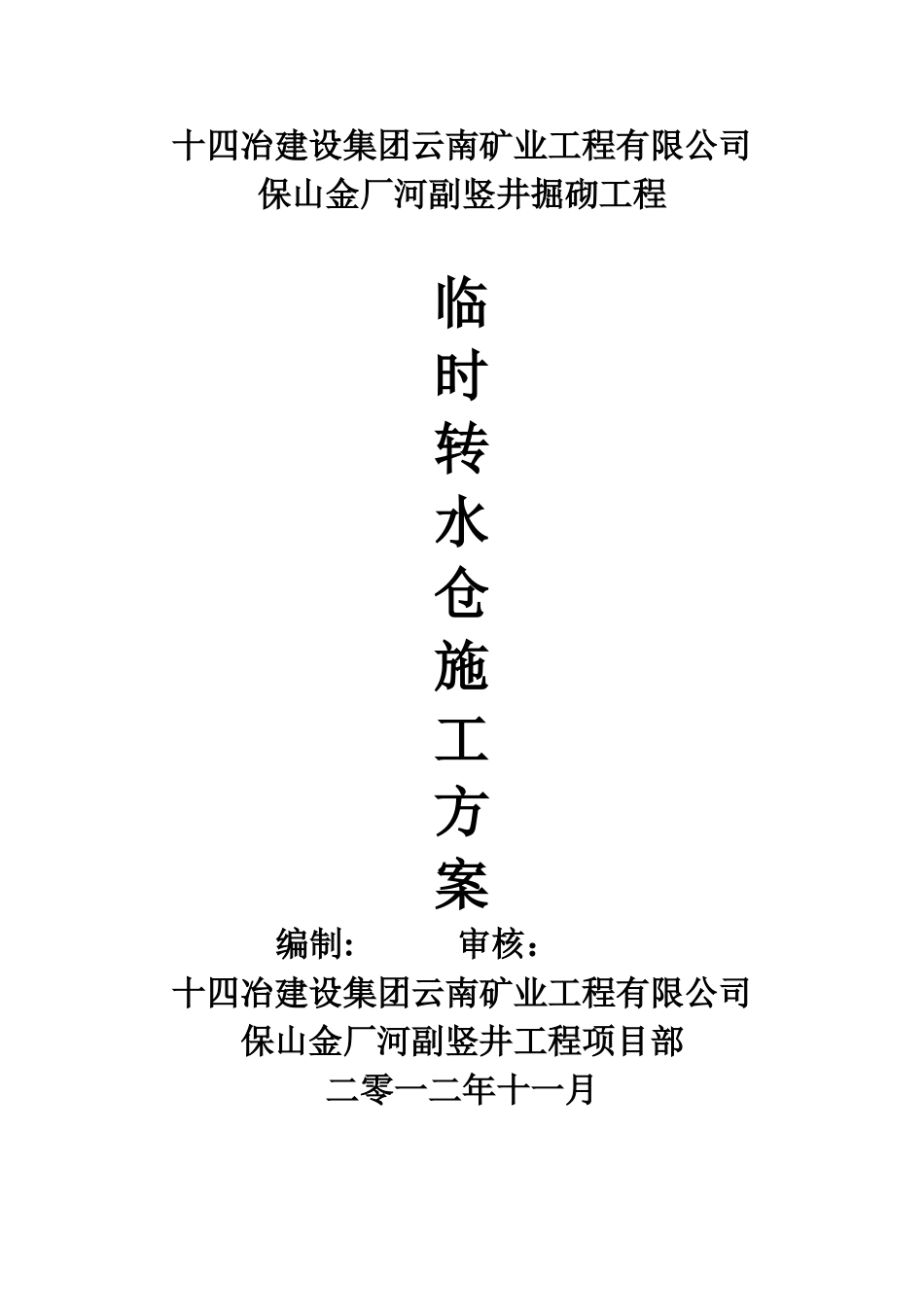

十四冶建设集团云南矿业工程有限公司保山金厂河副竖井掘砌工程临时转水仓施工方案编制: 审核：十四冶建设集团云南矿业工程有限公司保山金厂河副竖井工程项目部二零一二年十一月保山金厂河副竖井临时转水仓施工方案一、工程概况副竖井现已施工到 1661m 水平，已基本穿过含水层大理岩化灰岩，掘进工作面已进入隔水层钙质板岩中，隔水层钙质板岩厚 183m钙板岩基本不含水,但上部大理岩化灰岩涌水量较大，平均涌水量高达 120m3/h 经过注浆堵水后涌水量明显减少，但目前井壁上的淋帮水严重影响工作面的施工质量和施工进度，同时存在很大的安全隐患。为加快施工进度，提高施工质量，减少安全威胁，经过讨论和方案对比，准备在 1654m～1650m 水平井壁内安设临时转水仓,解决淋帮水对工作面的影响。二、地质概况设置临时转水仓的位置地处钙质板岩中,该层位赋水性极弱,据水文资料显示该层为隔水层，但结构极为破裂，岩石的主要矿物成份为绿泥石、绢云母、方解石及粘土矿物，遇水极易软化,稳定性极差,在水的作用下极易发生片帮和塌方，该套地层厚 183m。三、施工方案根据目前实际情况,要解决井壁淋帮水对施工进度、质量的影响主要有两种方案：方案一是对出水段井壁进行壁后注浆；方案二是在井壁内（隔水层中)开挖硐室,设置临时转水仓和截水圈,将井壁上的水进行引流、排干。由于目前施工工期紧、施工任务重，实行方案一时间不允许,相比之下方案二更行之有效，方案二的具体施工方法如下：1。待工作面掘进到隔水层 15m 左右时，在井壁上开掘临时转水仓硐室，规格大小根据临时水仓大小确定，硐室深度为 1.8m,宽度为 1.8m，高度 4.7m,开挖好后进行临时支护。2。临时转水仓硐室开挖好后，在硐室内安装圆形水仓作为转水仓,转水仓安装时用锚杆进行固定，临时水仓安装好后，将滑模板调平校正后将水仓外部连同井壁一同浇筑，浇筑时确保井壁厚度0。45m,转水仓外部混凝土厚度 0.3m，强度 C25；浇筑时要将水泵放入和更换位置留好，预留口用沙袋堵住便于浇筑，浇筑好后将沙袋移开即可见预留口。3.在临时转水仓上部做截水圈（槽）,将上部井壁所有淋帮水引入临时转水仓中，在临时转水仓内放入 1 台 BQW30-160/4-30/N 的潜污水泵，将水排到 1750m 马头门中段水仓内,再由 1750m 中段水仓排至地面。4.临时水仓使用完后,不用拆除，将水泵、电线拆除后,水仓直接用混凝土充填即可。四、质量措施1.施工材料必须符合规定的质量标准，不合格材料禁止进入施工现场...
