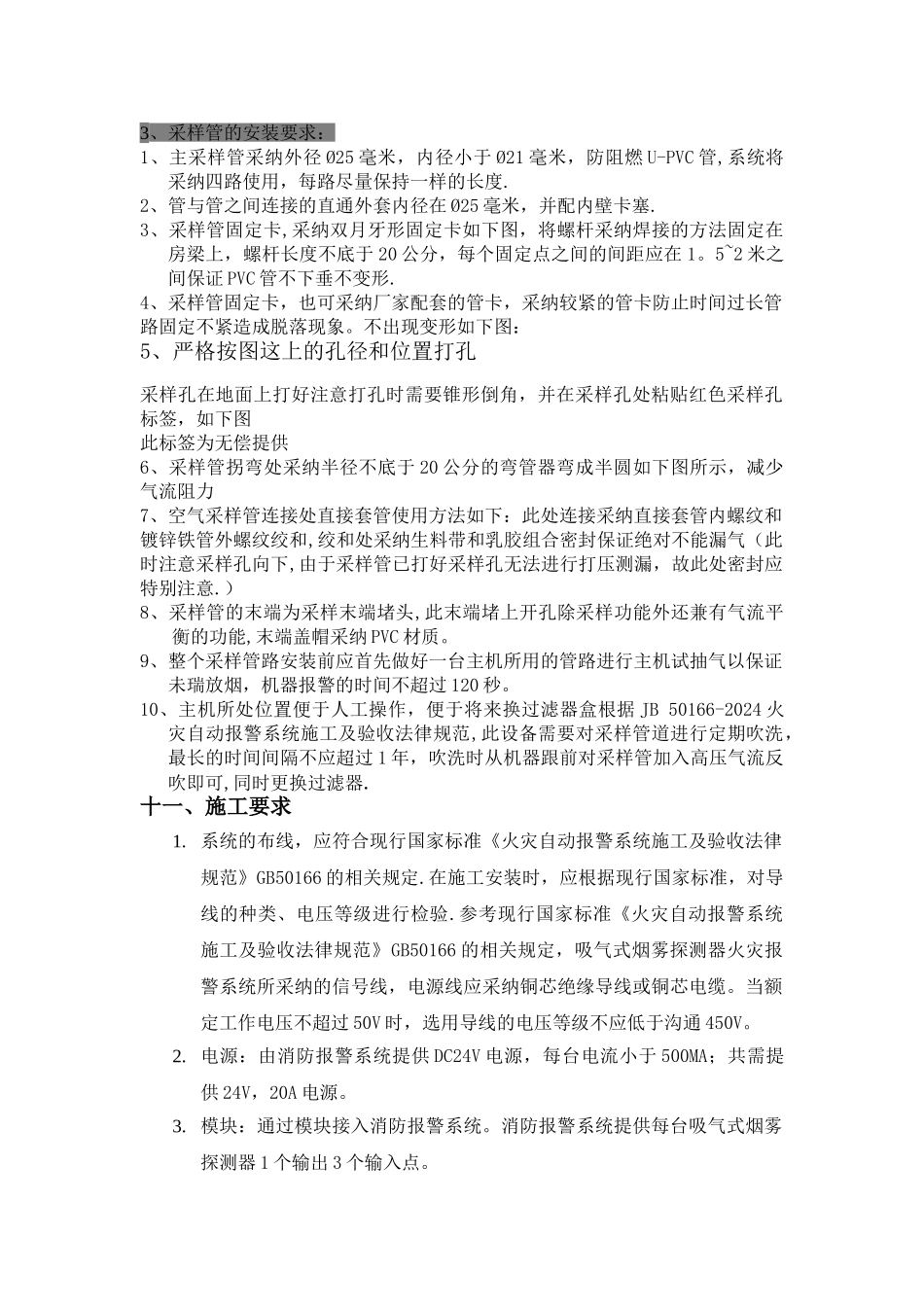

3、采样管的安装要求：1、主采样管采纳外径 Ø25 毫米，内径小于 Ø21 毫米，防阻燃 U-PVC 管,系统将采纳四路使用，每路尽量保持一样的长度
2、管与管之间连接的直通外套内径在 Ø25 毫米，并配内壁卡塞
3、采样管固定卡,采纳双月牙形固定卡如下图，将螺杆采纳焊接的方法固定在房梁上，螺杆长度不底于 20 公分，每个固定点之间的间距应在 1
5~2 米之间保证 PVC 管不下垂不变形
4、采样管固定卡，也可采纳厂家配套的管卡，采纳较紧的管卡防止时间过长管路固定不紧造成脱落现象
不出现变形如下图：5、严格按图这上的孔径和位置打孔采样孔在地面上打好注意打孔时需要锥形倒角，并在采样孔处粘贴红色采样孔标签，如下图此标签为无偿提供6、采样管拐弯处采纳半径不底于 20 公分的弯管器弯成半圆如下图所示，减少气流阻力7、空气采样管连接处直接套管使用方法如下：此处连接采纳直接套管内螺纹和镀锌铁管外螺纹绞和,绞和处采纳生料带和乳胶组合密封保证绝对不能漏气（此时注意采样孔向下,由于采样管已打好采样孔无法进行打压测漏，故此处密封应特别注意
）8、采样管的末端为采样末端堵头,此末端堵上开孔除采样功能外还兼有气流平衡的功能,末端盖帽采纳 PVC 材质
9、整个采样管路安装前应首先做好一台主机所用的管路进行主机试抽气以保证未瑞放烟，机器报警的时间不超过 120 秒
10、主机所处位置便于人工操作，便于将来换过滤器盒根据 JB 50166-2024 火灾自动报警系统施工及验收法律规范,此设备需要对采样管道进行定期吹洗，最长的时间间隔不应超过 1 年，吹洗时从机器跟前对采样管加入高压气流反吹即可,同时更换过滤器
十一、施工要求1
系统的布线，应符合现行国家标准《火灾自动报警系统施工及验收法律规范》GB50166 的相关规定
在施工安装时，应根据现行国家标准，对导线的种类、电压等级进行检验
