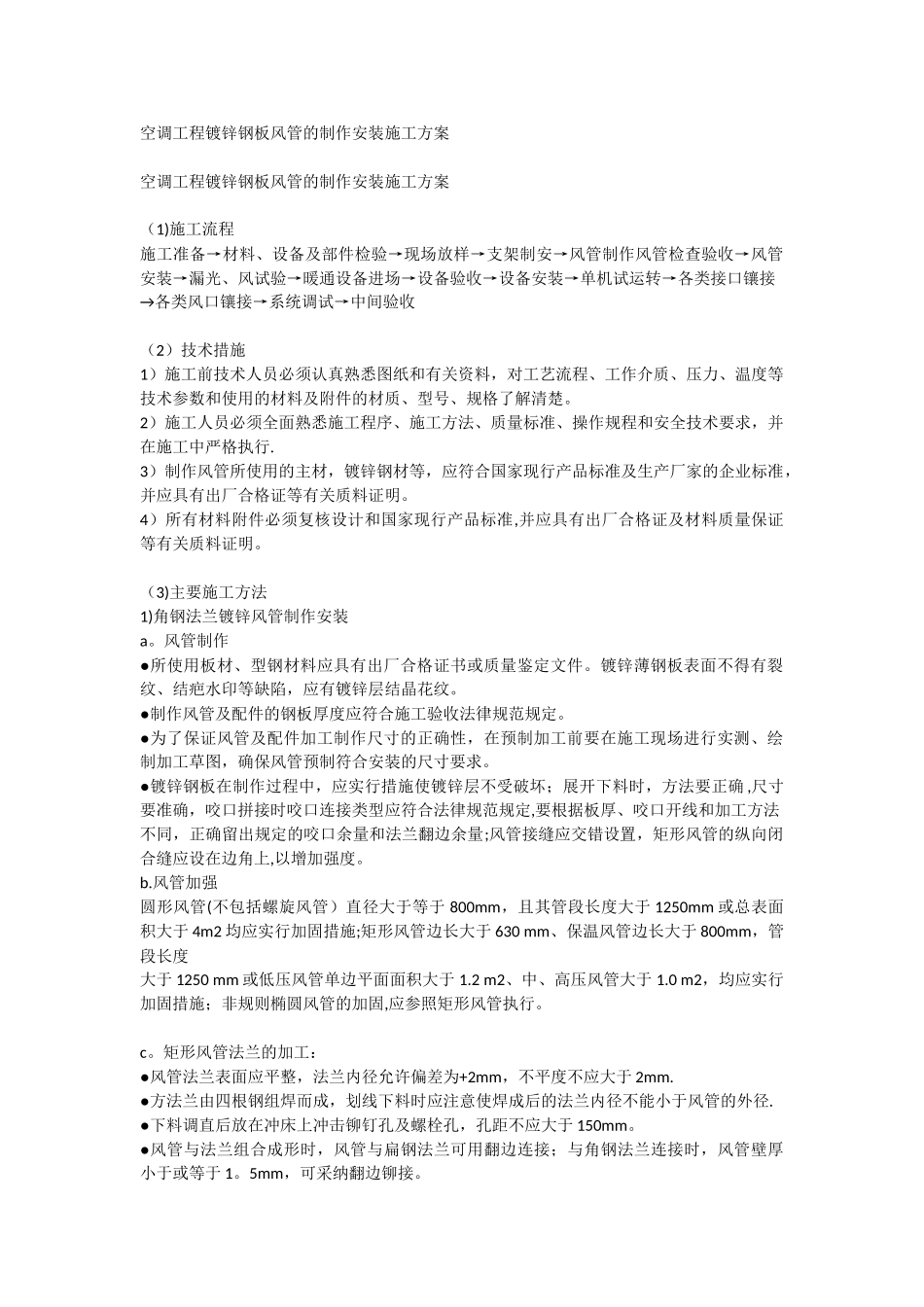

空调工程镀锌钢板风管的制作安装施工方案 空调工程镀锌钢板风管的制作安装施工方案 （1)施工流程 施工准备→材料、设备及部件检验→现场放样→支架制安→风管制作风管检查验收→风管安装→漏光、风试验→暖通设备进场→设备验收→设备安装→单机试运转→各类接口镶接→各类风口镶接→系统调试→中间验收 （2）技术措施 1）施工前技术人员必须认真熟悉图纸和有关资料，对工艺流程、工作介质、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚。 2）施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求，并在施工中严格执行. 3）制作风管所使用的主材，镀锌钢材等，应符合国家现行产品标准及生产厂家的企业标准，并应具有出厂合格证等有关质料证明。 4）所有材料附件必须复核设计和国家现行产品标准,并应具有出厂合格证及材料质量保证等有关质料证明。 （3)主要施工方法 1)角钢法兰镀锌风管制作安装 a。风管制作 ●所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。镀锌薄钢板表面不得有裂纹、结疤水印等缺陷，应有镀锌层结晶花纹。 ●制作风管及配件的钢板厚度应符合施工验收法律规范规定。 ●为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。 ●镀锌钢板在制作过程中，应实行措施使镀锌层不受破坏；展开下料时，方法要正确 ,尺寸要准确，咬口拼接时咬口连接类型应符合法律规范规定,要根据板厚、咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量;风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上,以增加强度。 b.风管加强 圆形风管(不包括螺旋风管）直径大于等于 800mm，且其管段长度大于 1250mm 或总表面积大于 4m2 均应实行加固措施;矩形风管边长大于 630 mm、保温风管边长大于 800mm，管段长度大于 1250 mm 或低压风管单边平面面积大于 1.2 m2、中、高压风管大于 1.0 m2，均应实行加固措施；非规则椭圆风管的加固,应参照矩形风管执行。 c。矩形风管法兰的加工： ●风管法兰表面应平整，法兰内径允许偏差为+2mm，不平度不应大于 2mm. ●方法兰由四根钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径. ●下料调直后放在冲床上冲击铆钉孔及螺栓孔，孔距不应大于 150mm。 ●风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢...
