空调水-采暖管道支吊架施工方案

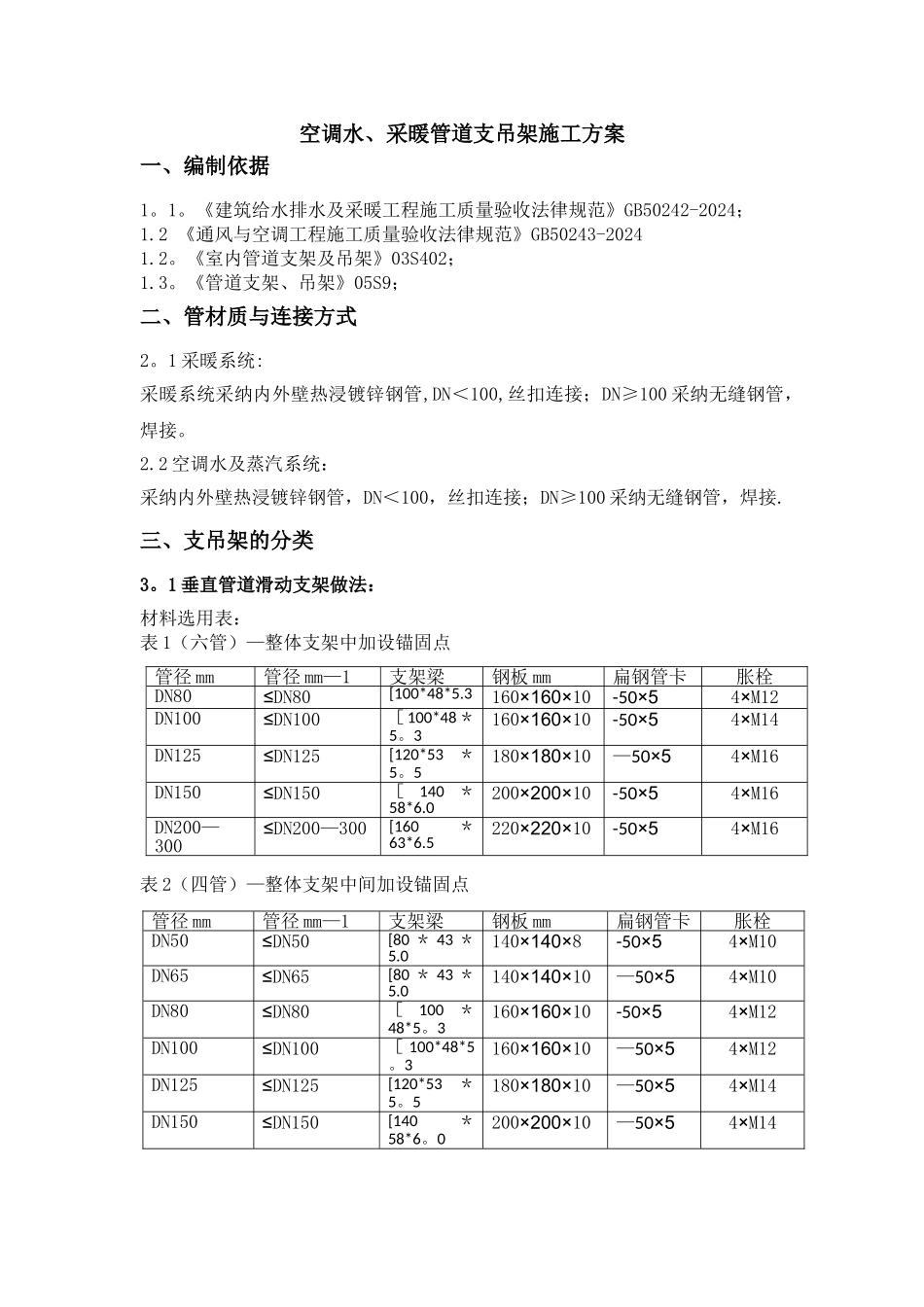

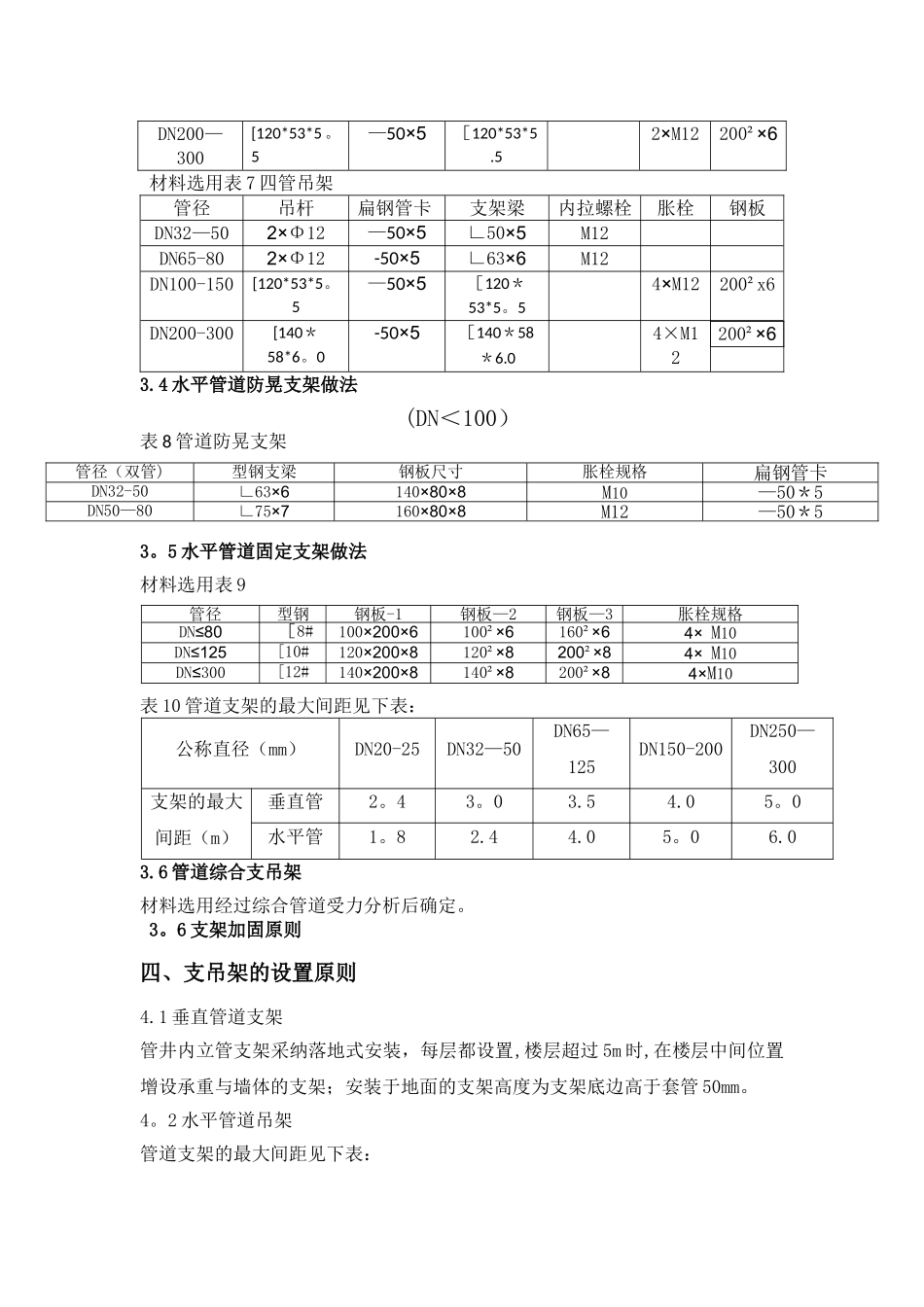

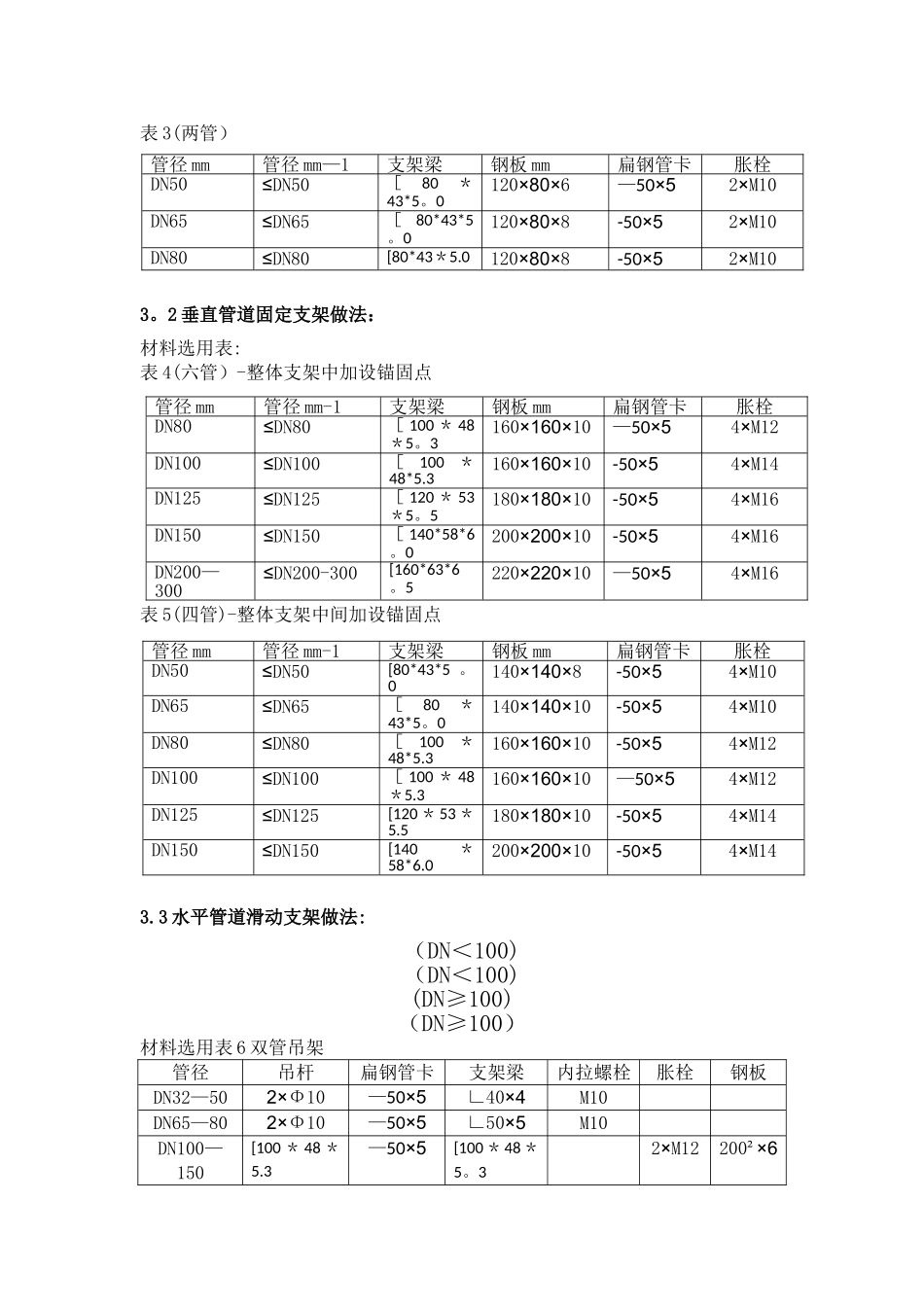

空调水、采暖管道支吊架施工方案一、编制依据1。1。《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2024；1.2 《通风与空调工程施工质量验收法律规范》GB50243-20241.2。《室内管道支架及吊架》03S402；1.3。《管道支架、吊架》05S9；二、管材质与连接方式2。1 采暖系统:采暖系统采纳内外壁热浸镀锌钢管,DN＜100,丝扣连接；DN≥100 采纳无缝钢管，焊接。2.2 空调水及蒸汽系统：采纳内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100 采纳无缝钢管，焊接.三、支吊架的分类3。1 垂直管道滑动支架做法：材料选用表：表 1（六管）—整体支架中加设锚固点表 2（四管）—整体支架中间加设锚固点管径 mm管径 mm—1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100［100*48＊5。3160×160×10-50×54×M14DN125≤DN125[120*53＊5。5180×180×10—50×54×M16DN150≤DN150［140＊58*6.0200×200×10-50×54×M16DN200—300≤DN200—300[160＊63*6.5220×220×10-50×54×M16管径 mm管径 mm—1支架梁钢板 mm扁钢管卡胀栓DN50≤DN50[80 ＊ 43 ＊5.0140×140×8-50×54×M10DN65≤DN65[80 ＊ 43 ＊5.0140×140×10—50×54×M10DN80≤DN80［100＊48*5。3160×160×10-50×54×M12DN100≤DN100［ 100*48*5。3160×160×10—50×54×M12DN125≤DN125[120*53＊5。5180×180×10—50×54×M14DN150≤DN150[140＊58*6。0200×200×10—50×54×M14表 3(两管）3。2 垂直管道固定支架做法：材料选用表:表 4(六管）-整体支架中加设锚固点表 5(四管)-整体支架中间加设锚固点3.3 水平管道滑动支架做法:（DN＜100)（DN＜100)(DN≥100)（DN≥100）材料选用表 6 双管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32—502×Φ10—50×5∟40×4M10DN65—802×Φ10—50×5∟50×5M10DN100—150[100 ＊ 48 ＊5.3—50×5 [100＊48＊5。32×M12200²×6管径 mm管径 mm—1支架梁钢板 mm扁钢管卡胀栓DN50≤DN50［80＊43*5。0120×80×6—50×52×M10DN65≤DN65［ 80*43*5。0120×80×8-50×52×M10DN80≤DN80[80*43＊5.0120×80×8-50×52×M10管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80［ 100 ＊ 48＊5。3160×160×10—50×54×M12DN100≤DN100［100＊48*5.3160×160×10-50×54×M14DN125≤DN125［ 120 ＊ 53＊5。5180×180×10-50×54×M16DN150≤DN150［ 140*58*6。02...
