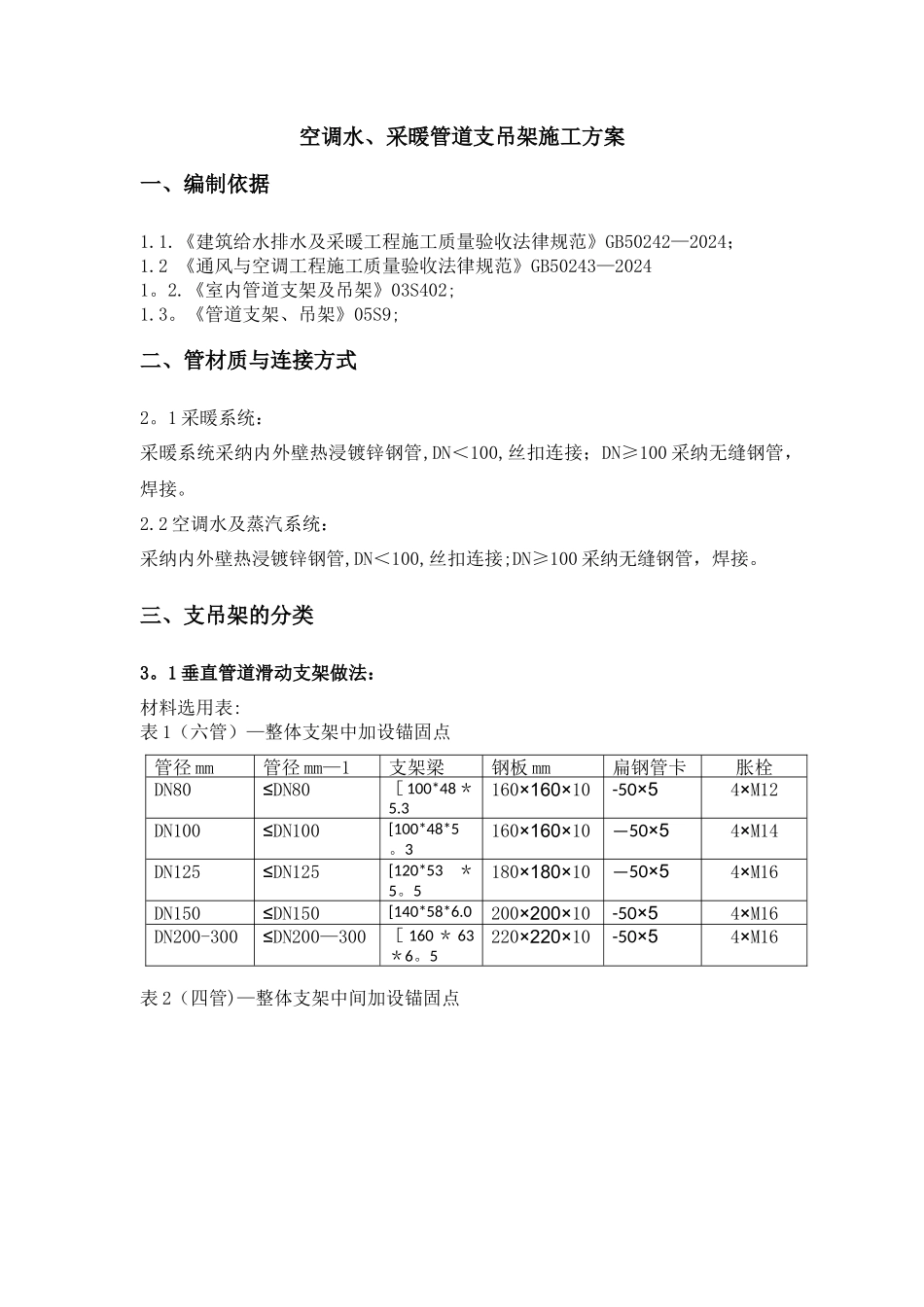

空调水-采暖管道支吊架施工方案_第1页
1/5

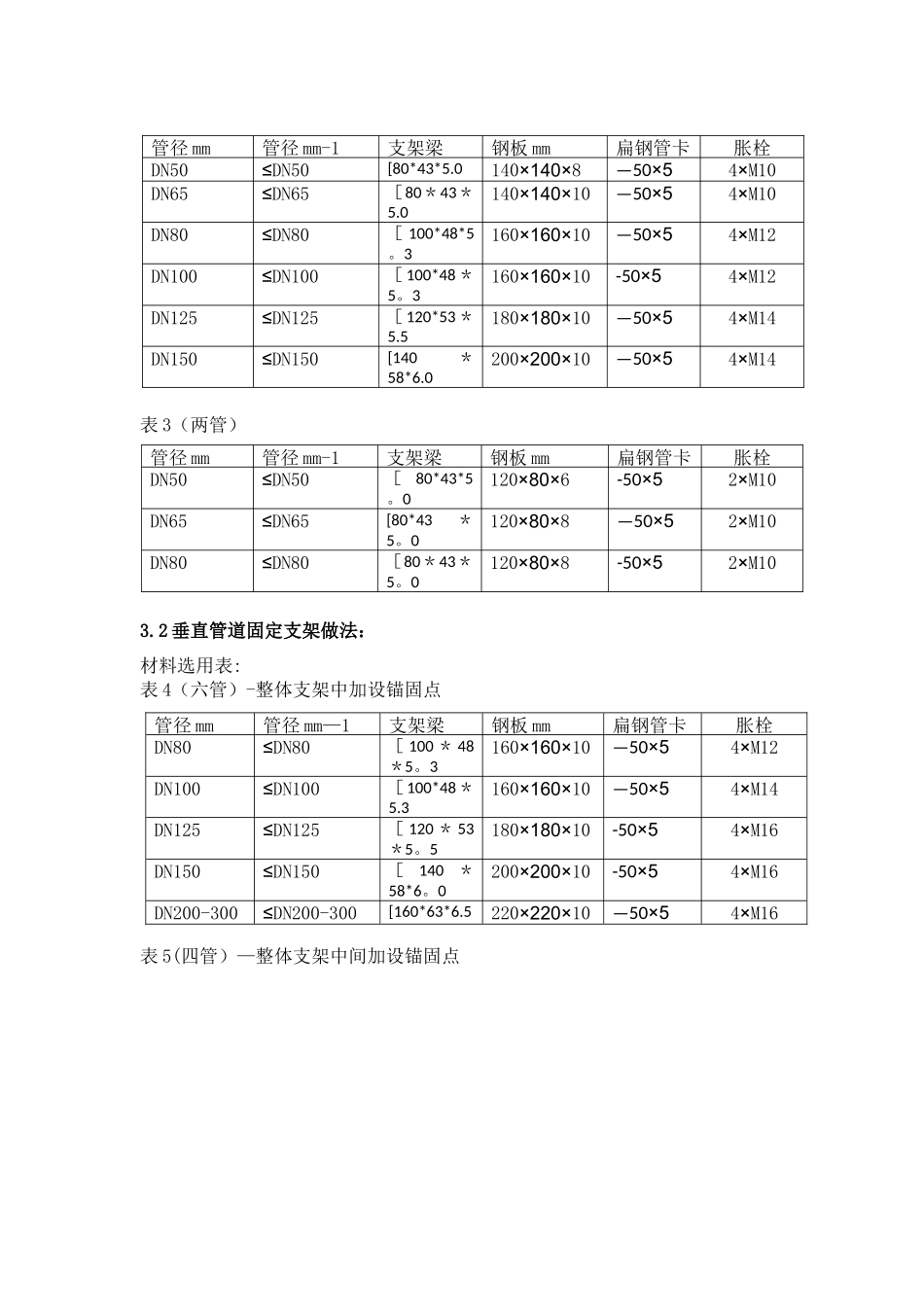

空调水-采暖管道支吊架施工方案_第2页
2/5

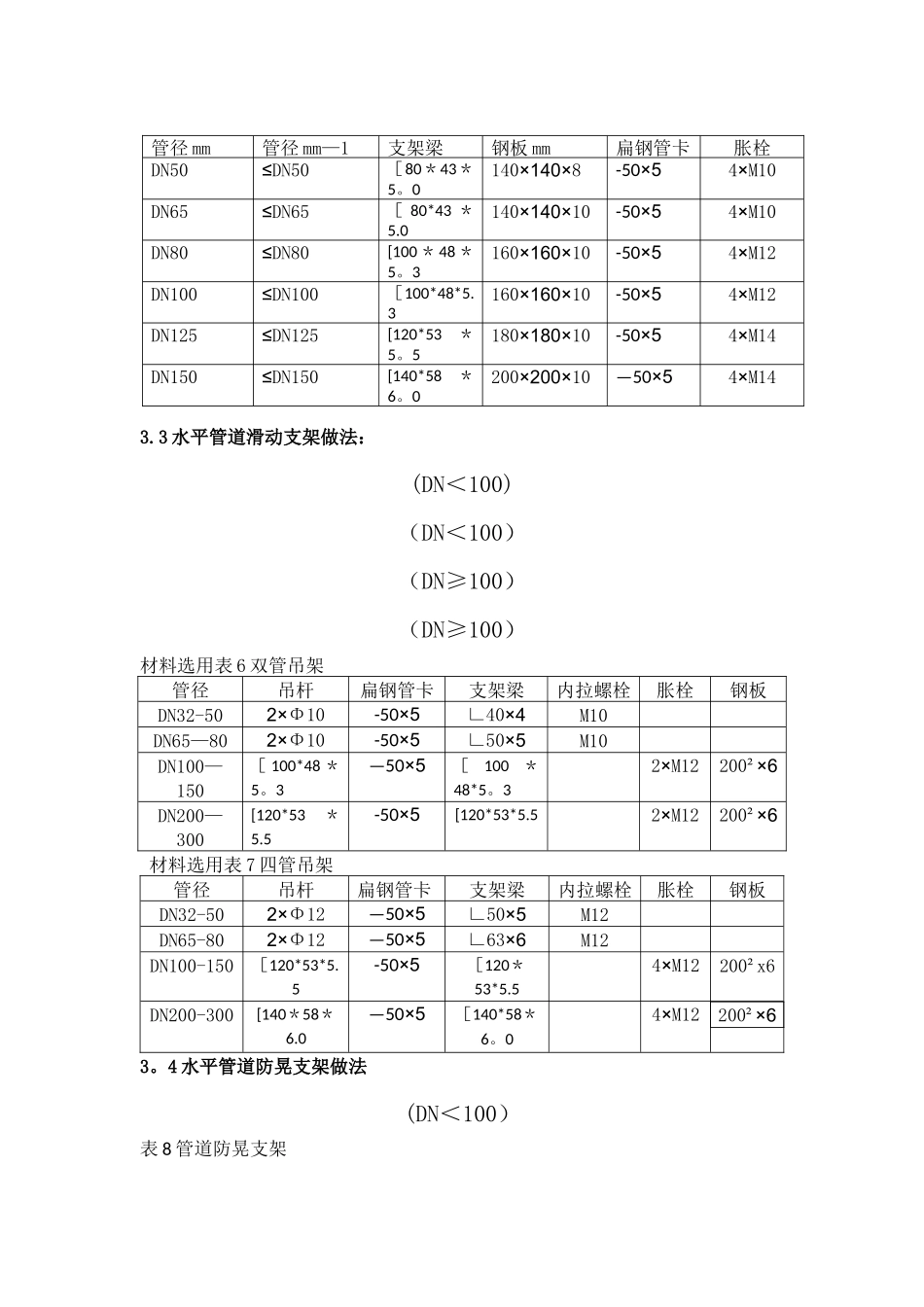

空调水-采暖管道支吊架施工方案_第3页
3/5
空调水、采暖管道支吊架施工方案一、编制依据1.1.《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—2024;1.2 《通风与空调工程施工质量验收法律规范》GB50243—20241。2.《室内管道支架及吊架》03S402;1.3。《管道支架、吊架》05S9;二、管材质与连接方式2。1 采暖系统:采暖系统采纳内外壁热浸镀锌钢管,DN<100,丝扣连接;DN≥100 采纳无缝钢管,焊接。2.2 空调水及蒸汽系统:采纳内外壁热浸镀锌钢管,DN<100,丝扣连接;DN≥100 采纳无缝钢管,焊接。三、支吊架的分类3。1 垂直管道滑动支架做法:材料选用表:表 1(六管)—整体支架中加设锚固点表 2(四管)—整体支架中间加设锚固点管径 mm管径 mm—1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5。3160×160×10—50×54×M14DN125≤DN125[120*53*5。5180×180×10—50×54×M16DN150≤DN150[140*58*6.0200×200×10-50×54×M16DN200-300≤DN200—300[ 160 * 63*6。5220×220×10-50×54×M16表 3(两管)3.2 垂直管道固定支架做法:材料选用表:表 4(六管)-整体支架中加设锚固点表 5(四管)—整体支架中间加设锚固点管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN50≤DN50[80*43*5.0140×140×8—50×54×M10DN65≤DN65[80*43*5.0140×140×10—50×54×M10DN80≤DN80[ 100*48*5。3160×160×10—50×54×M12DN100≤DN100[100*48 *5。3160×160×10-50×54×M12DN125≤DN125[120*53 *5.5180×180×10—50×54×M14DN150≤DN150[140*58*6.0200×200×10—50×54×M14管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN50≤DN50[80*43*5。0120×80×6-50×52×M10DN65≤DN65[80*43*5。0120×80×8—50×52×M10DN80≤DN80[80*43*5。0120×80×8-50×52×M10管径 mm管径 mm—1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80[ 100 * 48*5。3160×160×10—50×54×M12DN100≤DN100[100*48*5.3160×160×10—50×54×M14DN125≤DN125[ 120 * 53*5。5180×180×10-50×54×M16DN150≤DN150[140*58*6。0200×200×10-50×54×M16DN200-300≤DN200-300[160*63*6.5220×220×10—50×54×M163.3 水平管道滑动支架做法:(DN<100)(DN<100)(DN≥100)(DN≥100)材料选用表 6 双管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32-502×Φ10-50×5∟40×4M10DN65—802×Φ10-50×5∟...
