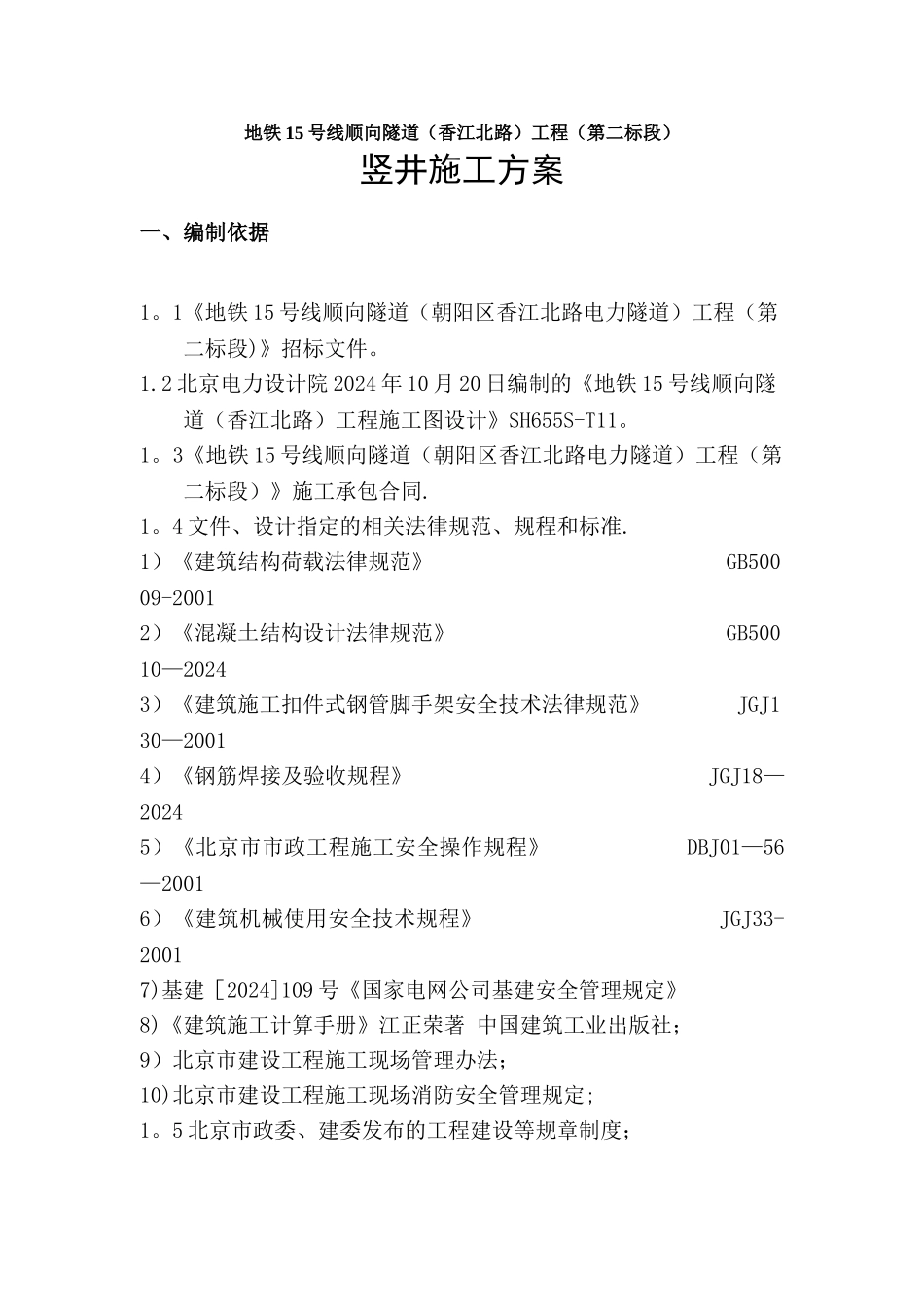

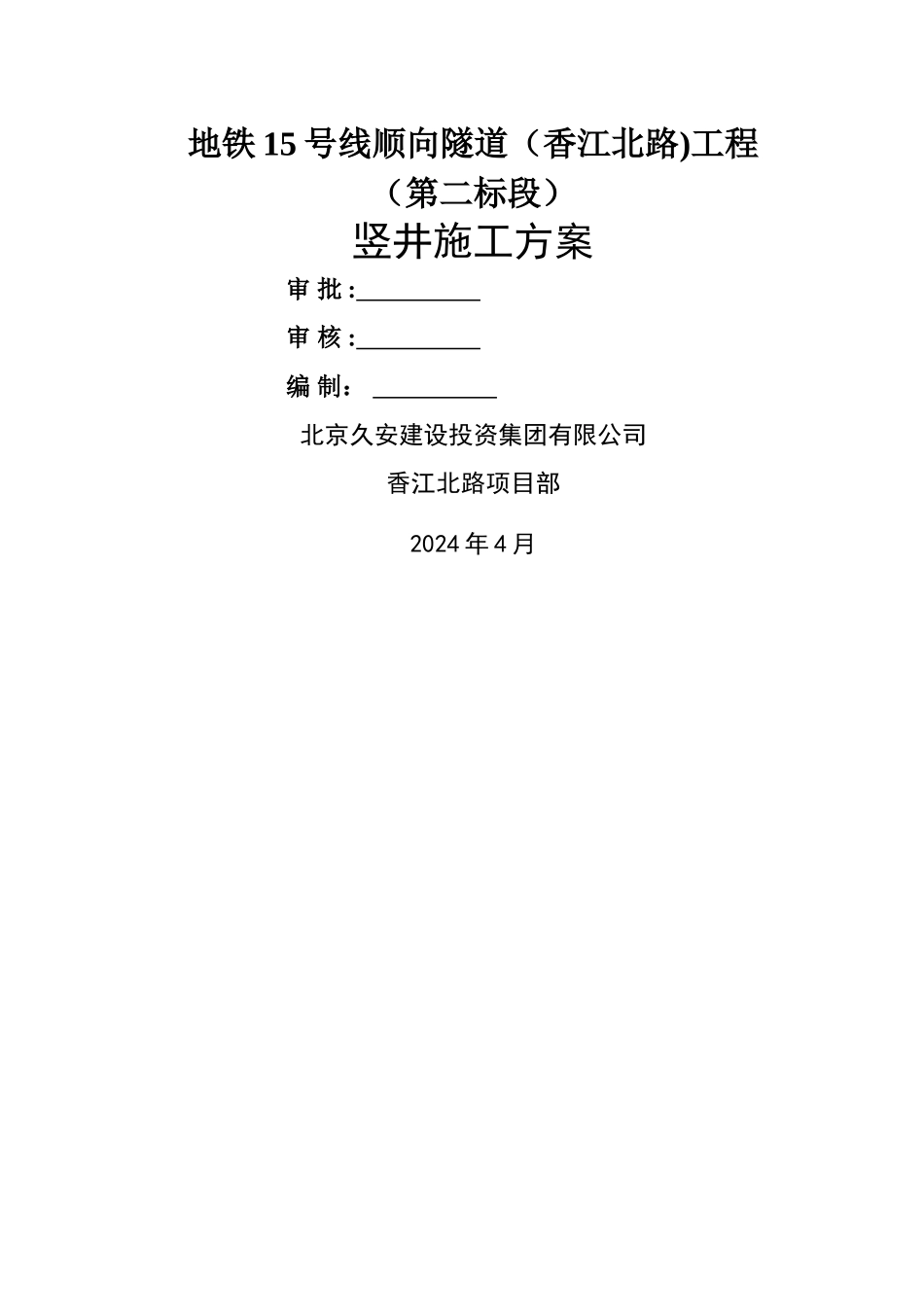

地铁 15 号线顺向隧道（香江北路)工程 （第二标段）竖井施工方案审 批 : 审 核 : 编 制： 北京久安建设投资集团有限公司香江北路项目部2024 年 4 月地铁 15 号线顺向隧道（香江北路）工程（第二标段）竖井施工方案一、编制依据1。1《地铁 15 号线顺向隧道（朝阳区香江北路电力隧道）工程（第二标段)》招标文件。1.2 北京电力设计院 2024 年 10 月 20 日编制的《地铁 15 号线顺向隧道（香江北路）工程施工图设计》SH655S-T11。1。3《地铁 15 号线顺向隧道（朝阳区香江北路电力隧道）工程（第二标段）》施工承包合同.1。4 文件、设计指定的相关法律规范、规程和标准.1）《建筑结构荷载法律规范》 GB50009-20012）《混凝土结构设计法律规范》 GB50010—20243）《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130—20014）《钢筋焊接及验收规程》 JGJ18—20245）《北京市市政工程施工安全操作规程》 DBJ01—56—20016）《建筑机械使用安全技术规程》 JGJ33-20017)基建［2024]109 号《国家电网公司基建安全管理规定》8)《建筑施工计算手册》江正荣著 中国建筑工业出版社；9）北京市建设工程施工现场管理办法；10)北京市建设工程施工现场消防安全管理规定;1。5 北京市政委、建委发布的工程建设等规章制度；二、工程概况工程名称地铁 15 号线顺向隧道(香江北路)工程(第二标段）建设地点设计起点接第一标段终点 0+830，沿香江北路南红线北侧途经香江西路，马泉营站至设计终点 2+200。拟建电力隧道在 9#井至 15#井段上穿地铁 15#线盾构区间。建设规模新建 2。0m×2。3m 单孔电力隧道 650m，2.6m×2。9m 单孔电力隧道4.0m，2.0m×2.1m 明挖电力隧道 720m；其中 Φ4.0m 竖井 3 座、明挖直线井 6 座，6.0m×6。0m 竖井 1 座。工程类别市政公用工程建设单位北京市电力公司设计单位北京电力设计院监理单位北京吉北电力工程咨询有限公司施工单位北京久安建设投资集团有限公司咨询单位北京东方华太工程咨询有限公司项目工期计划开工:2024 年 4 月 1 日总工期:113 日历天计划竣工：2024 年 7 月 22 日质量标准合格三、设计概况3.2 竖井设计1）竖井结构尺寸及功能：a.φ4.0m 竖井为 2。0×2.3m 单孔暗挖隧道直线竖井.b.6。0×6。0m 竖井为单孔暗挖电缆隧道四通竖井.2）竖井结构设计a.圆竖井：为保证井筒结构稳定，在井口设现浇钢筋混凝土锁口圈梁，在锁口圈梁下采纳“喷射混凝土＋...
