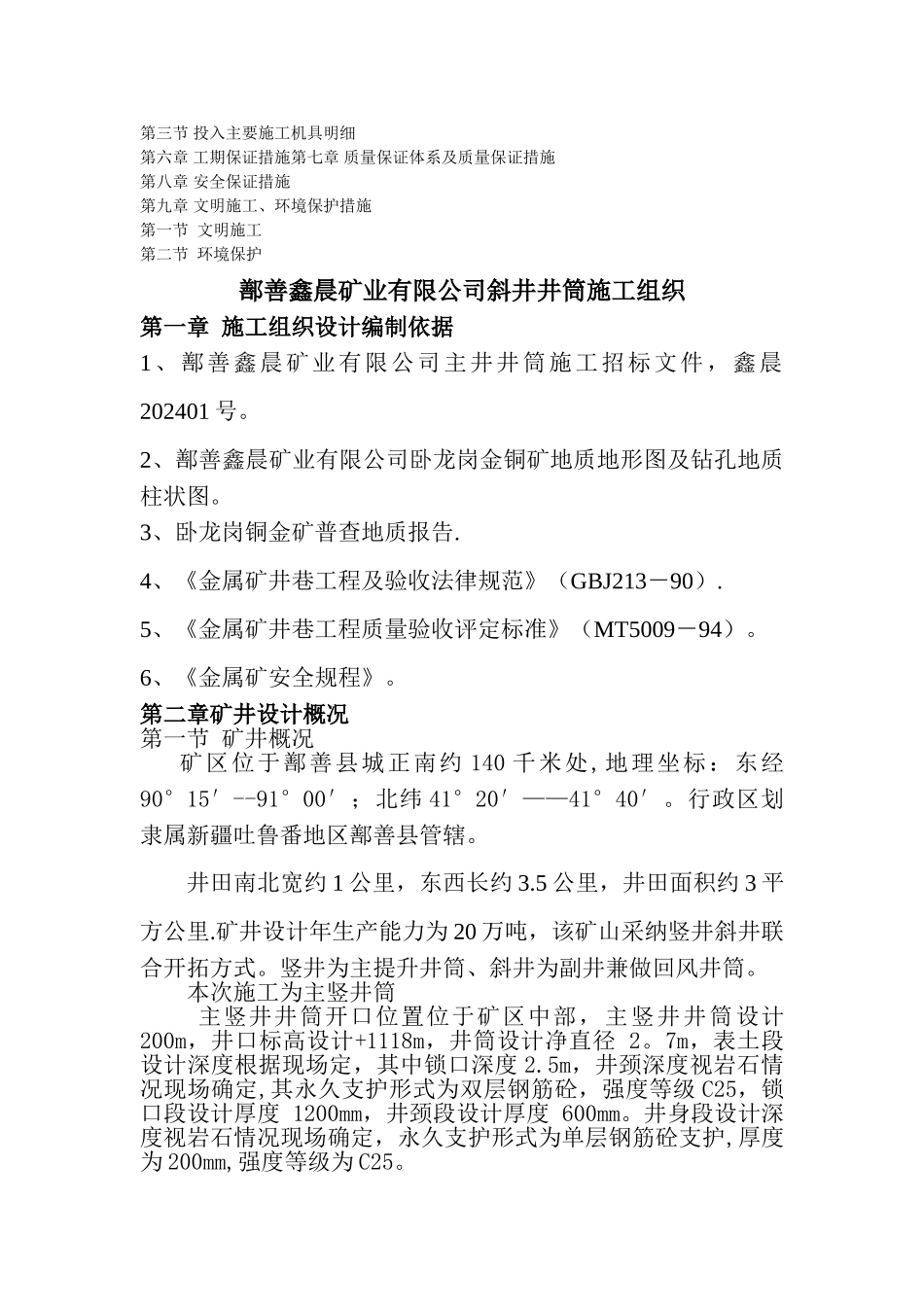

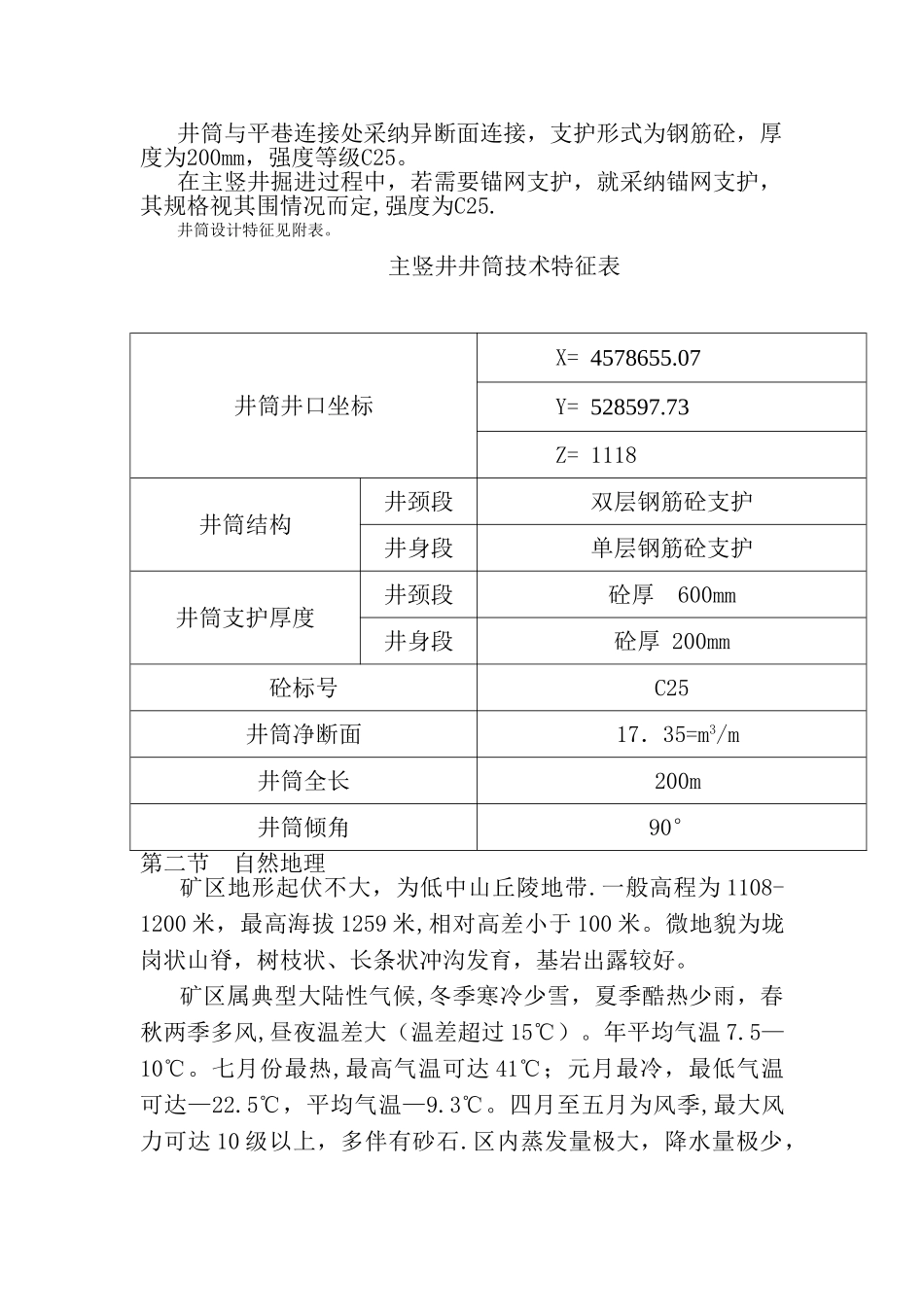

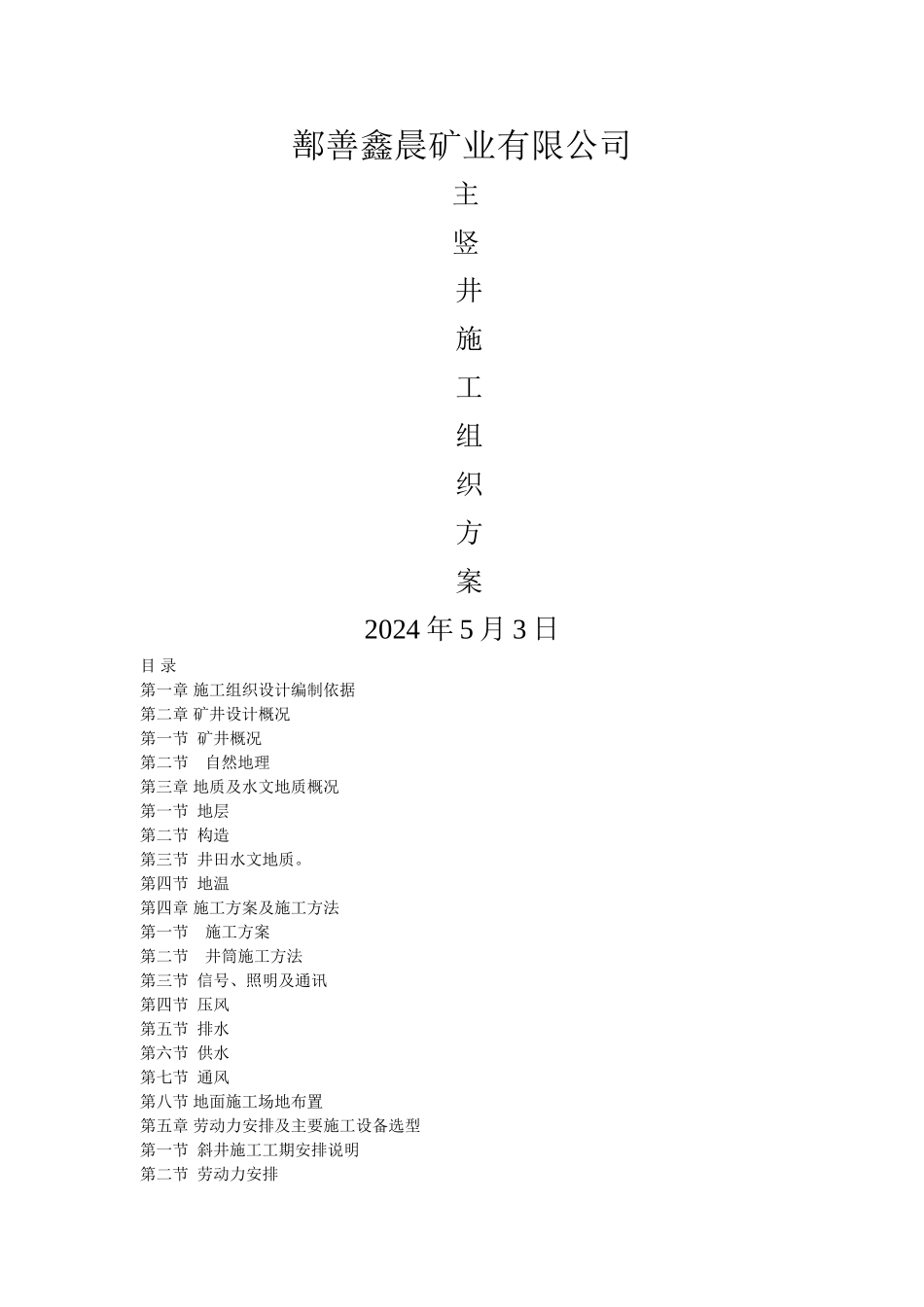

鄯善鑫晨矿业有限公司 主 竖井施工组织方案2024 年 5 月 3 日目 录第一章 施工组织设计编制依据 第二章 矿井设计概况 第一节 矿井概况 第二节 自然地理 第三章 地质及水文地质概况 第一节 地层 第二节 构造 第三节 井田水文地质。 第四节 地温 第四章 施工方案及施工方法 第一节 施工方案 第二节 井筒施工方法 第三节 信号、照明及通讯 第四节 压风 第五节 排水 第六节 供水 第七节 通风 第八节 地面施工场地布置第五章 劳动力安排及主要施工设备选型 第一节 斜井施工工期安排说明 第二节 劳动力安排第三节 投入主要施工机具明细 第六章 工期保证措施第七章 质量保证体系及质量保证措施 第八章 安全保证措施 第九章 文明施工、环境保护措施 第一节 文明施工 第二节 环境保护 鄯善鑫晨矿业有限公司斜井井筒施工组织第一章 施工组织设计编制依据1、鄯善鑫晨矿业有限公司主井井筒施工招标文件，鑫晨202401 号。2、鄯善鑫晨矿业有限公司卧龙岗金铜矿地质地形图及钻孔地质柱状图。3、卧龙岗铜金矿普查地质报告.4、《金属矿井巷工程及验收法律规范》（GBJ213－90）.5、《金属矿井巷工程质量验收评定标准》（MT5009－94）。6、《金属矿安全规程》。第二章矿井设计概况第一节 矿井概况矿区位于鄯善县城正南约 140 千米处,地理坐标：东经90°15′--91°00′；北纬 41°20′——41°40′。行政区划隶属新疆吐鲁番地区鄯善县管辖。井田南北宽约 1 公里，东西长约 3.5 公里，井田面积约 3 平方公里.矿井设计年生产能力为 20 万吨，该矿山采纳竖井斜井联合开拓方式。竖井为主提升井筒、斜井为副井兼做回风井筒。本次施工为主竖井筒主竖井井筒开口位置位于矿区中部，主竖井井筒设计 200m，井口标高设计+1118m，井筒设计净直径 2。7m，表土段设计深度根据现场定，其中锁口深度 2.5m，井颈深度视岩石情况现场确定,其永久支护形式为双层钢筋砼，强度等级 C25，锁口段设计厚度 1200mm，井颈段设计厚度 600mm。井身段设计深度视岩石情况现场确定，永久支护形式为单层钢筋砼支护,厚度为 200mm,强度等级为 C25。井筒与平巷连接处采纳异断面连接，支护形式为钢筋砼，厚度为200mm，强度等级C25。在主竖井掘进过程中，若需要锚网支护，就采纳锚网支护，其规格视其围情况而定,强度为C25.井筒设计特征见附表。 主竖井井筒技术特征表井筒井口坐标 X= 4578655.07 Y= 528597.73 Z= 1...
