第12章-施工测量及试验检验

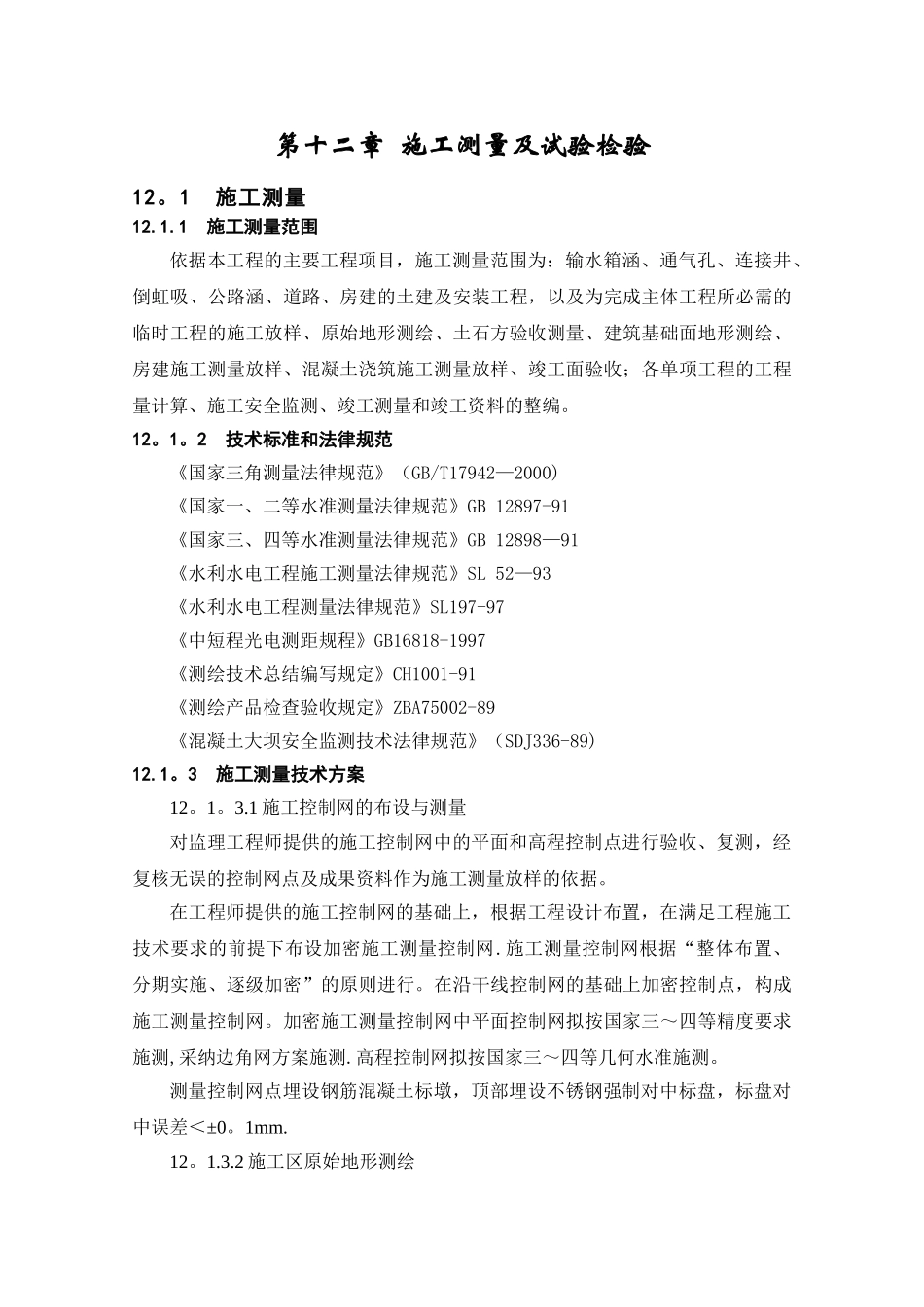

第12章-施工测量及试验检验_第1页
1/9

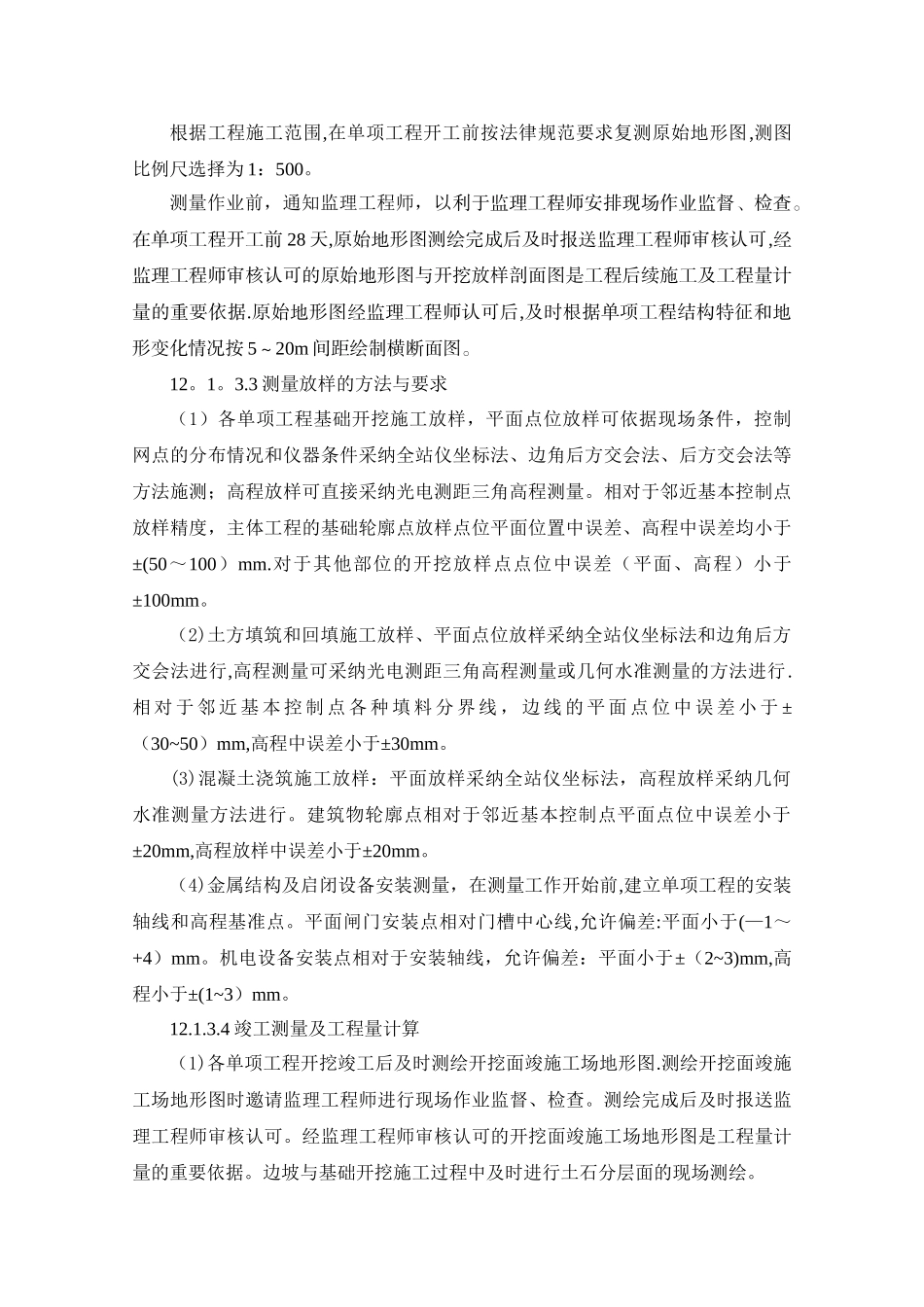

第12章-施工测量及试验检验_第2页
2/9

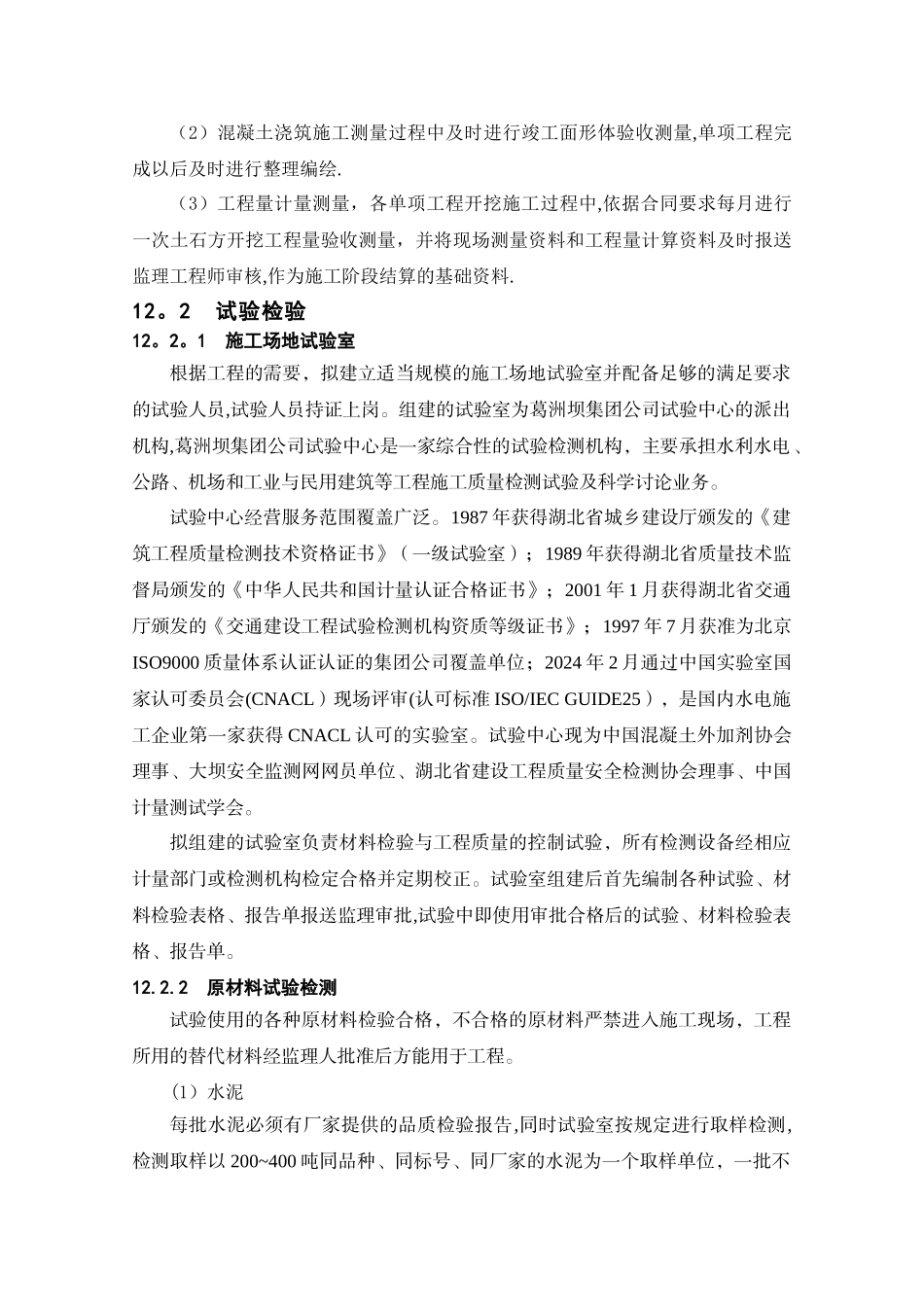

第12章-施工测量及试验检验_第3页
3/9
第十二章 施工测量及试验检验12。1 施工测量12.1.1 施工测量范围依据本工程的主要工程项目,施工测量范围为:输水箱涵、通气孔、连接井、倒虹吸、公路涵、道路、房建的土建及安装工程,以及为完成主体工程所必需的临时工程的施工放样、原始地形测绘、土石方验收测量、建筑基础面地形测绘、房建施工测量放样、混凝土浇筑施工测量放样、竣工面验收;各单项工程的工程量计算、施工安全监测、竣工测量和竣工资料的整编。12。1。2 技术标准和法律规范《国家三角测量法律规范》(GB/T17942—2000)《国家一、二等水准测量法律规范》GB 12897-91《国家三、四等水准测量法律规范》GB 12898—91《水利水电工程施工测量法律规范》SL 52—93《水利水电工程测量法律规范》SL197-97《中短程光电测距规程》GB16818-1997《测绘技术总结编写规定》CH1001-91《测绘产品检查验收规定》ZBA75002-89《混凝土大坝安全监测技术法律规范》(SDJ336-89)12.1。3 施工测量技术方案12。1。3.1 施工控制网的布设与测量对监理工程师提供的施工控制网中的平面和高程控制点进行验收、复测,经复核无误的控制网点及成果资料作为施工测量放样的依据。在工程师提供的施工控制网的基础上,根据工程设计布置,在满足工程施工技术要求的前提下布设加密施工测量控制网.施工测量控制网根据“整体布置、分期实施、逐级加密”的原则进行。在沿干线控制网的基础上加密控制点,构成施工测量控制网。加密施工测量控制网中平面控制网拟按国家三~四等精度要求施测,采纳边角网方案施测.高程控制网拟按国家三~四等几何水准施测。测量控制网点埋设钢筋混凝土标墩,顶部埋设不锈钢强制对中标盘,标盘对中误差<±0。1mm.12。1.3.2 施工区原始地形测绘根据工程施工范围,在单项工程开工前按法律规范要求复测原始地形图,测图比例尺选择为 1:500。测量作业前,通知监理工程师,以利于监理工程师安排现场作业监督、检查。在单项工程开工前 28 天,原始地形图测绘完成后及时报送监理工程师审核认可,经监理工程师审核认可的原始地形图与开挖放样剖面图是工程后续施工及工程量计量的重要依据.原始地形图经监理工程师认可后,及时根据单项工程结构特征和地形变化情况按 5~20m 间距绘制横断面图。12。1。3.3 测量放样的方法与要求(1)各单项工程基础开挖施工放样,平面点位放样可依据现场条件,控制网点的分布情况和仪器条件采纳全站仪坐标法、边角后方交会法、后方交会法等方法施测;高程放样...
