第五章--定位和测量放线施工方案

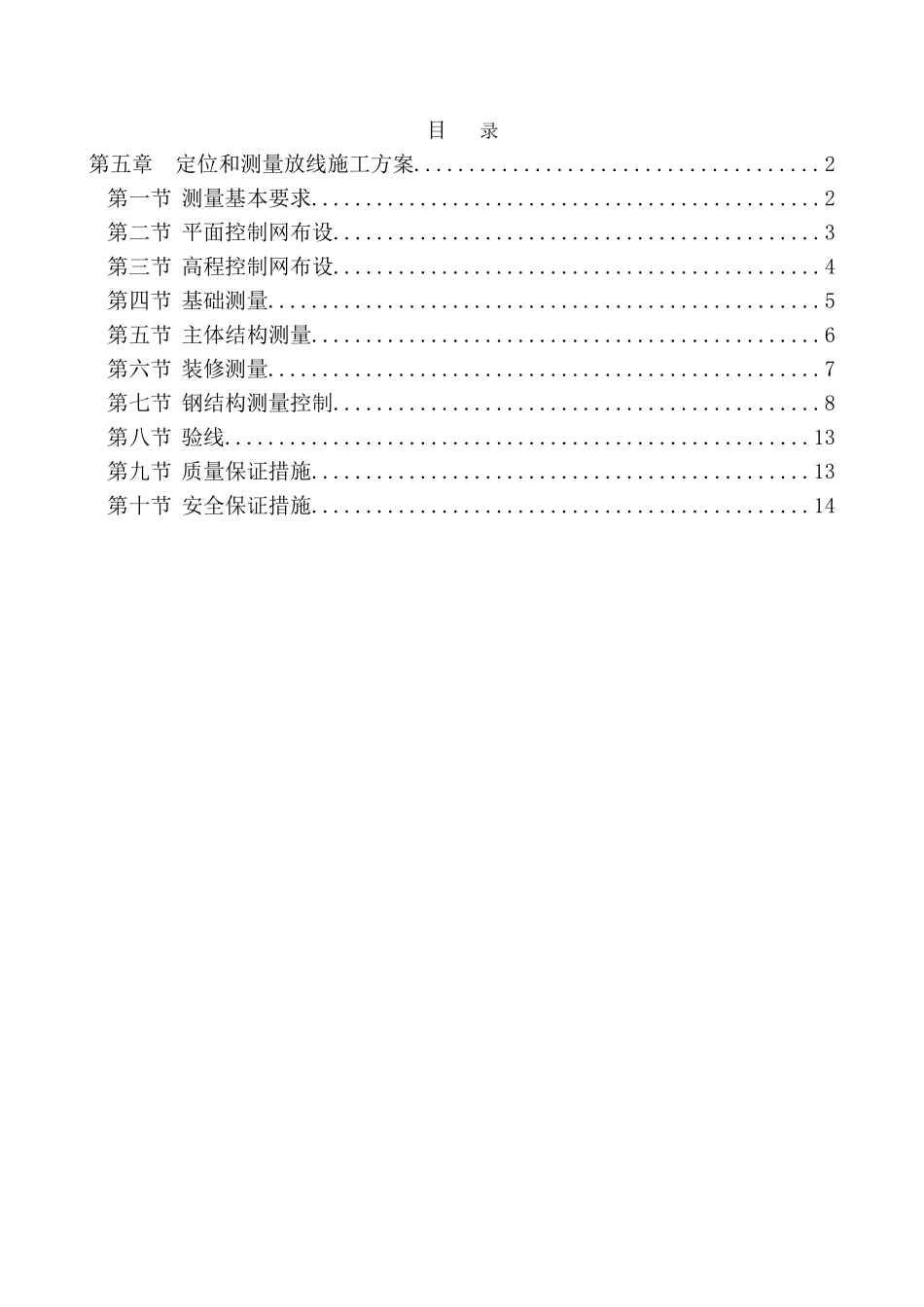

目 录第五章 定位和测量放线施工方案.....................................2第一节 测量基本要求...............................................2第二节 平面控制网布设.............................................3第三节 高程控制网布设.............................................4第四节 基础测量...................................................5第五节 主体结构测量...............................................6第六节 装修测量...................................................7第七节 钢结构测量控制.............................................8第八节 验线......................................................13第九节 质量保证措施..............................................13第十节 安全保证措施..............................................14第五章 定位和测量放线施工方案测量工程依据北京市测绘讨论院提供的平面坐标点和高程控制点进行工程定位，建立轴线控制网，按规定程序检查验收;对施测组全体人员进行详细的图纸交底及方案交底，明确分工。成立一个 6 人测量小组，全程负责该楼的测量过程.所有测量人员均持有北京市建委颁发的上岗证。第一节 测量基本要求1。施测原则1)严格执行测量法律规范，遵守先整体后局部的工作程序.先确定场区平面控制网,以此为依据，建立轴线控制网，进行各局部轴线的定位放线。2）严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3）定位工作执行自检、互检合格后再报验的工作制度。4）测量方法要简捷，仪器使用要熟练,在满足需要的前提下，力争做到省工省时省费用。5)明确为工程服务、按图施工、质量第一的宗旨;紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。2。测量准备工作1)设计图纸的审核（1)总平面图的审核。（2）建设用地红线桩点（界址点）坐标与角度、距离是否对应。（3）建筑物定位依据及定位条件是否明确、合理。（4）建筑群的几何关系.（5)首层室内地坪设计高程及有关坡度是否合理、对应。(6）建筑施工图的校核。（7)建筑物各轴线的间距、夹角和几何关系。(8）建筑物平、立、剖面及节点大样图的轴线尺寸。（9）各层标高(相对高程）与总平面图中的有关部分是否对应。(10)结构施工图的校核。（11）核对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度、楼板厚度等）.（12）以轴线...
