第八册--管廊内给水管线设计说明

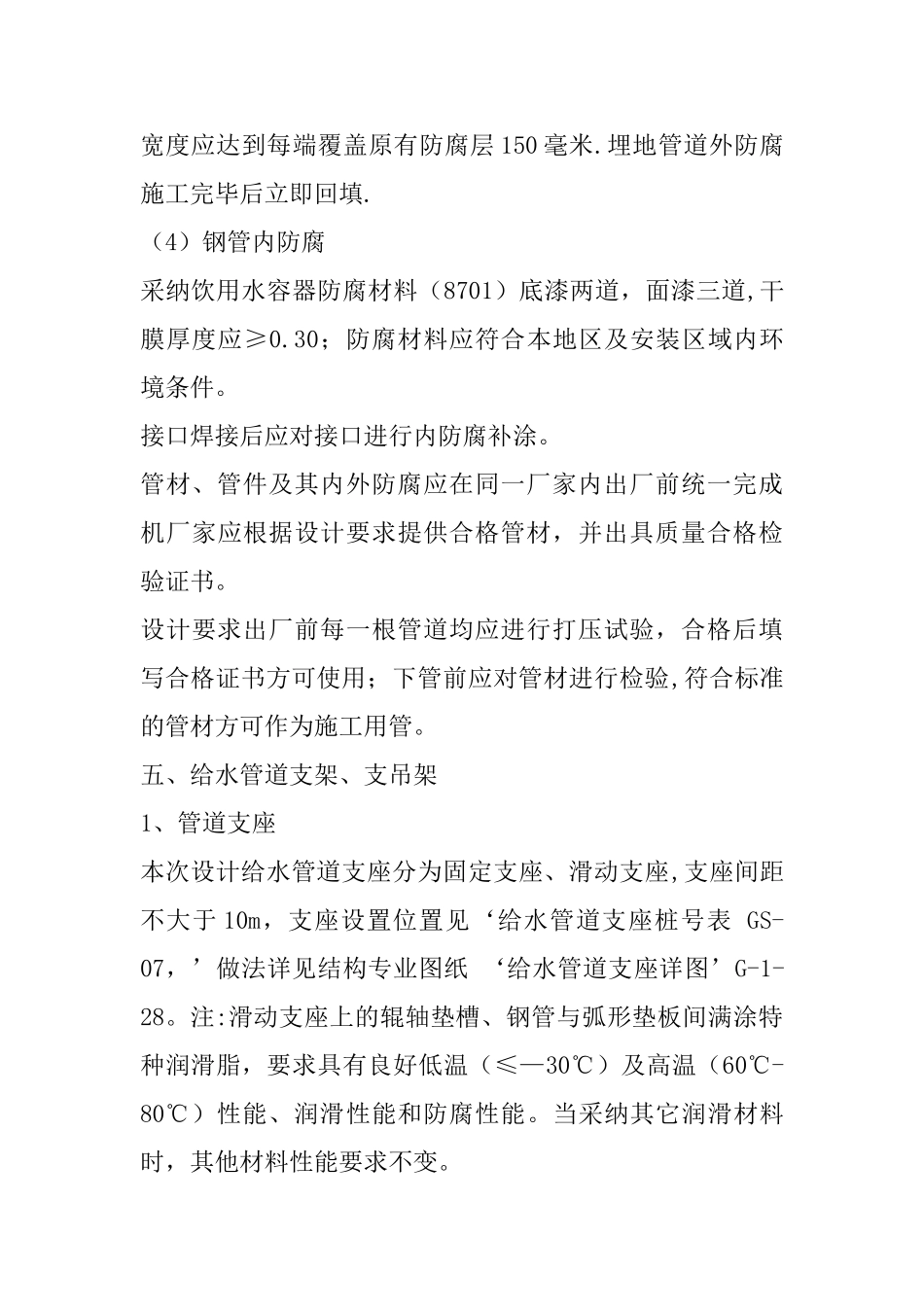

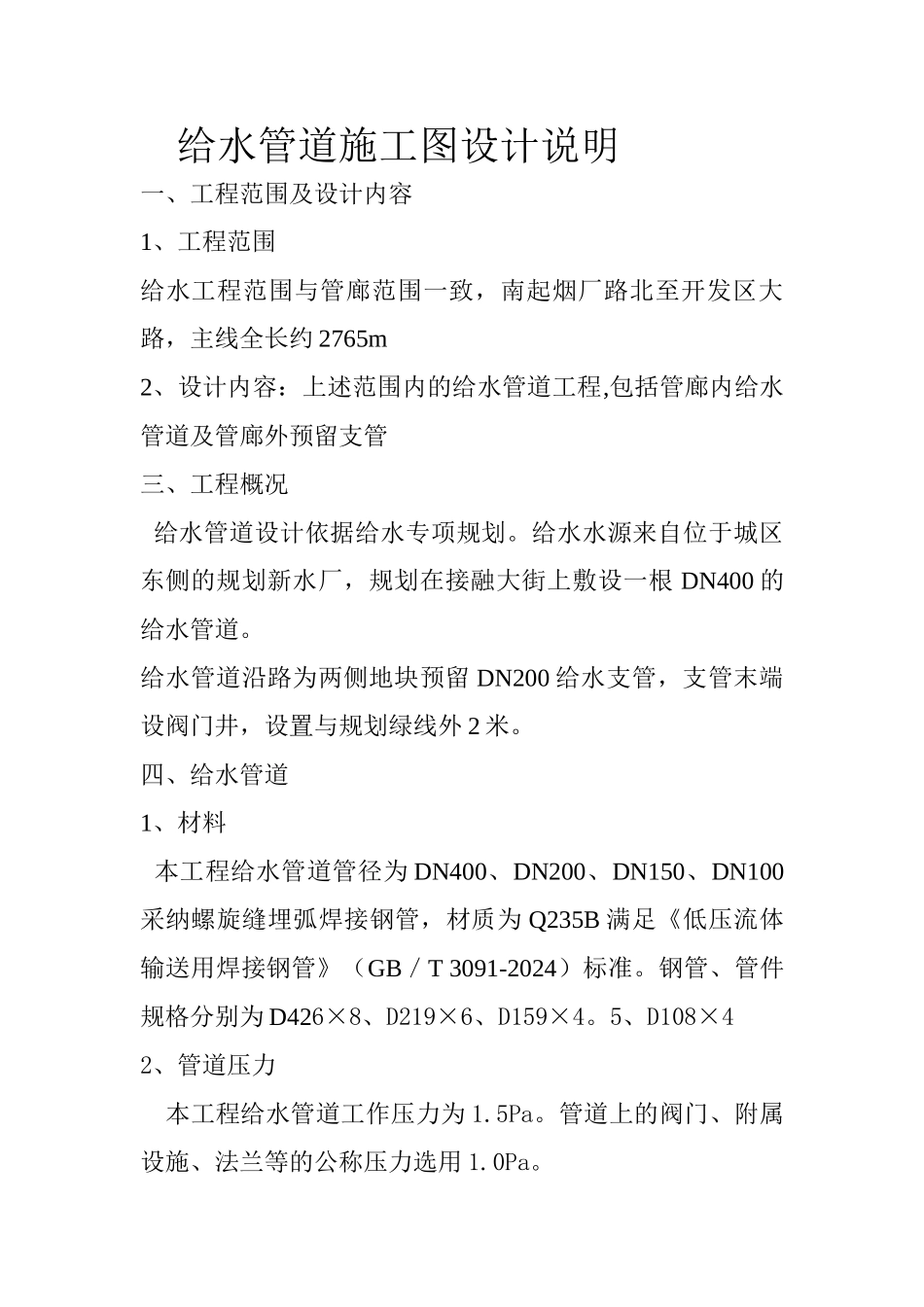

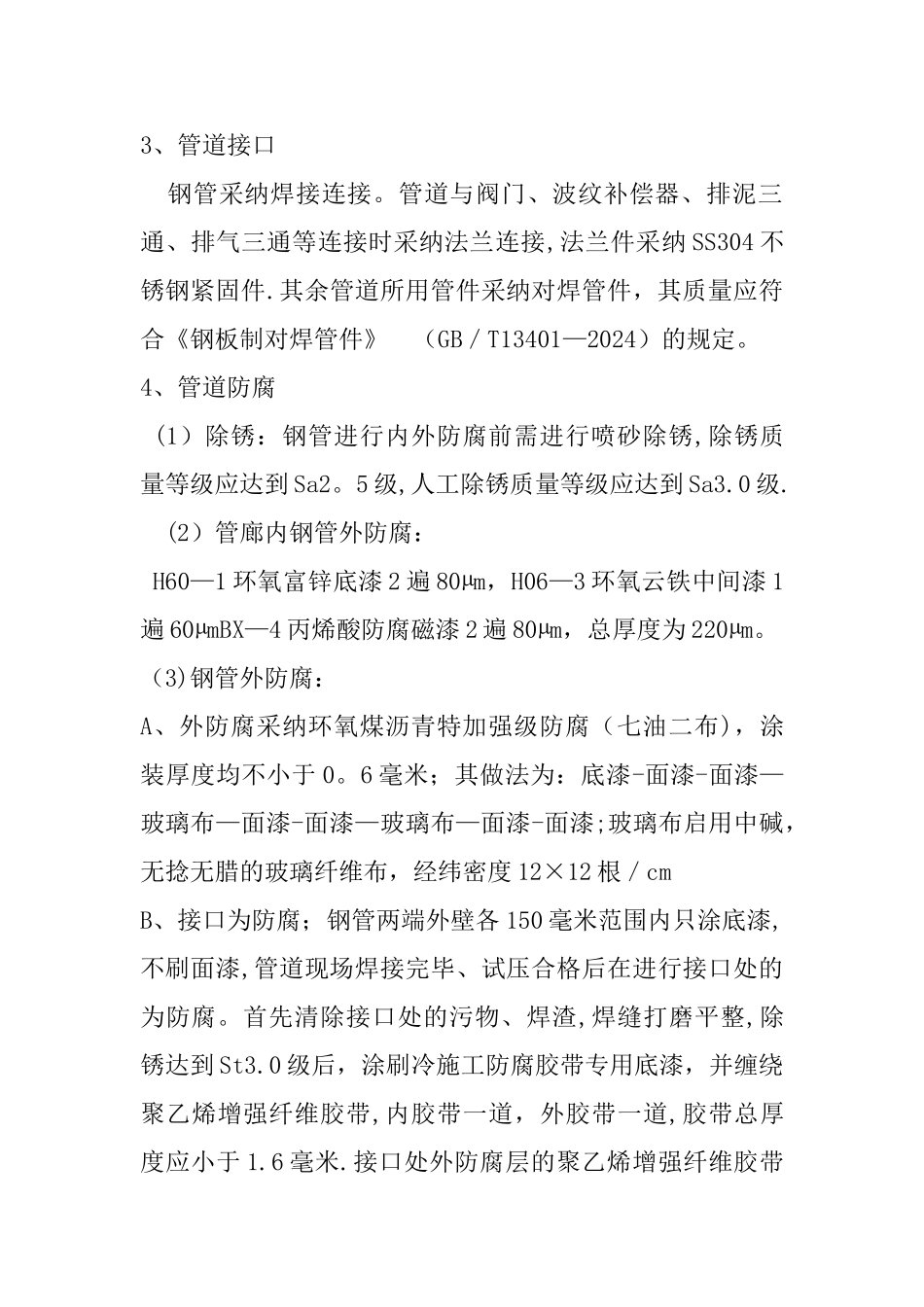

给水管道施工图设计说明一、工程范围及设计内容1、工程范围给水工程范围与管廊范围一致，南起烟厂路北至开发区大路，主线全长约 2765m2、设计内容：上述范围内的给水管道工程,包括管廊内给水管道及管廊外预留支管三、工程概况 给水管道设计依据给水专项规划。给水水源来自位于城区东侧的规划新水厂，规划在接融大街上敷设一根 DN400 的给水管道。给水管道沿路为两侧地块预留 DN200 给水支管，支管末端设阀门井，设置与规划绿线外 2 米。四、给水管道1、材料 本工程给水管道管径为 DN400、DN200、DN150、DN100 采纳螺旋缝埋弧焊接钢管，材质为 Q235B 满足《低压流体输送用焊接钢管》（GB／T 3091-2024）标准。钢管、管件规格分别为 D426×8、D219×6、D159×4。5、D108×42、管道压力 本工程给水管道工作压力为 1.5Pa。管道上的阀门、附属设施、法兰等的公称压力选用 1.0Pa。3、管道接口 钢管采纳焊接连接。管道与阀门、波纹补偿器、排泥三通、排气三通等连接时采纳法兰连接,法兰件采纳 SS304 不锈钢紧固件.其余管道所用管件采纳对焊管件，其质量应符合《钢板制对焊管件》 （GB／T13401—2024）的规定。4、管道防腐 (1）除锈：钢管进行内外防腐前需进行喷砂除锈,除锈质量等级应达到 Sa2。5 级,人工除锈质量等级应达到 Sa3.0 级. (2）管廊内钢管外防腐： H60—1 环氧富锌底漆 2 遍 80µm，H06—3 环氧云铁中间漆 1遍 60µmBX—4 丙烯酸防腐磁漆 2 遍 80µm，总厚度为 220µm。（3)钢管外防腐：A、外防腐采纳环氧煤沥青特加强级防腐（七油二布)，涂装厚度均不小于 0。6 毫米；其做法为：底漆-面漆-面漆—玻璃布—面漆-面漆—玻璃布—面漆-面漆;玻璃布启用中碱，无捻无腊的玻璃纤维布，经纬密度 12×12 根／cmB、接口为防腐；钢管两端外壁各 150 毫米范围内只涂底漆,不刷面漆,管道现场焊接完毕、试压合格后在进行接口处的为防腐。首先清除接口处的污物、焊渣,焊缝打磨平整,除锈达到 St3.0 级后，涂刷冷施工防腐胶带专用底漆，并缠绕聚乙烯增强纤维胶带,内胶带一道，外胶带一道,胶带总厚度应小于 1.6 毫米.接口处外防腐层的聚乙烯增强纤维胶带宽度应达到每端覆盖原有防腐层 150 毫米.埋地管道外防腐施工完毕后立即回填.（4）钢管内防腐采纳饮用水容器防腐材料（8701）底漆两道，面漆三道,干膜厚度应≥0.30；防腐材料应符合本地区及安装区域内环境条件。接口焊接后应对接口进行内防腐补涂。管材、...
