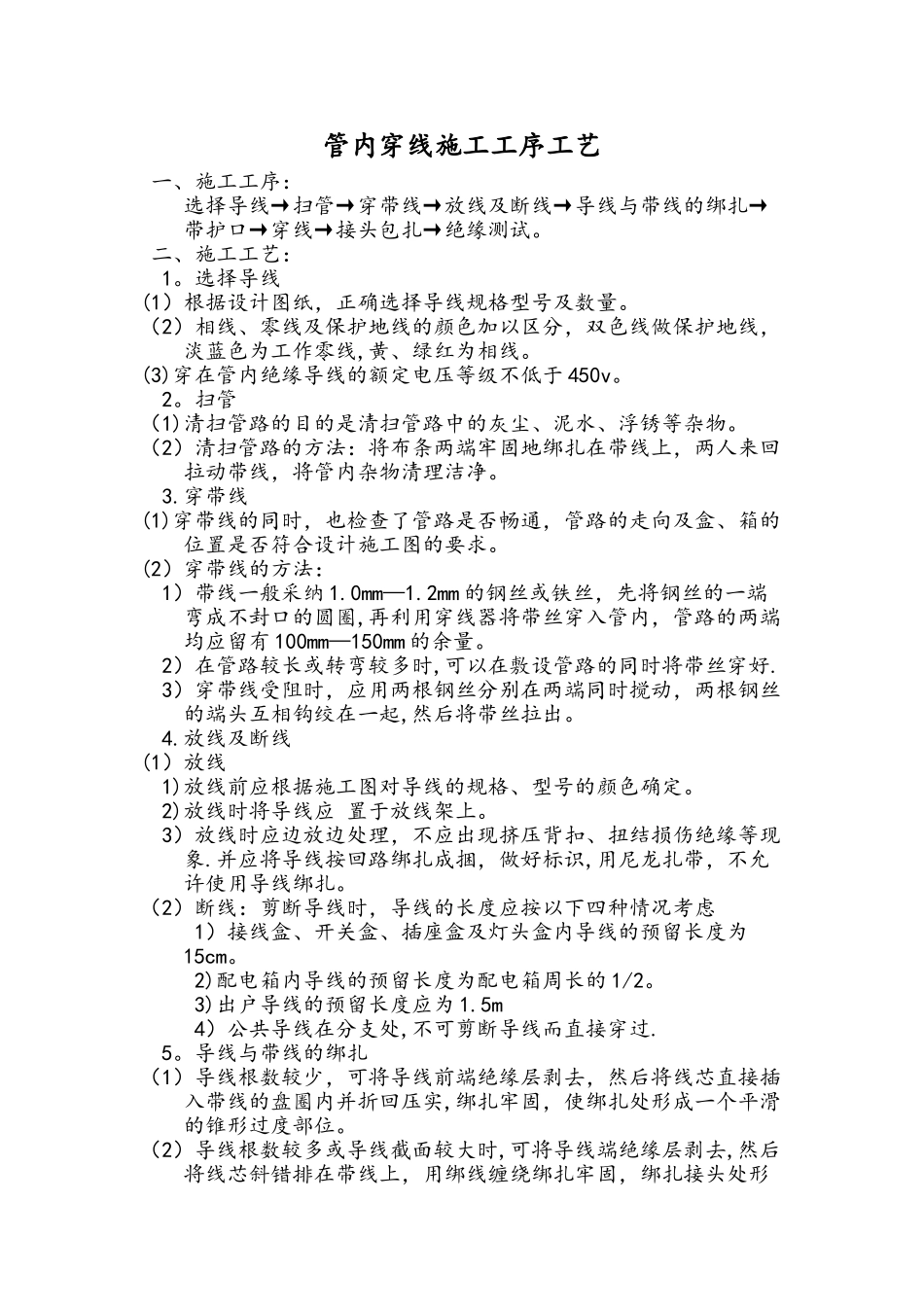

管内穿线施工工序工艺

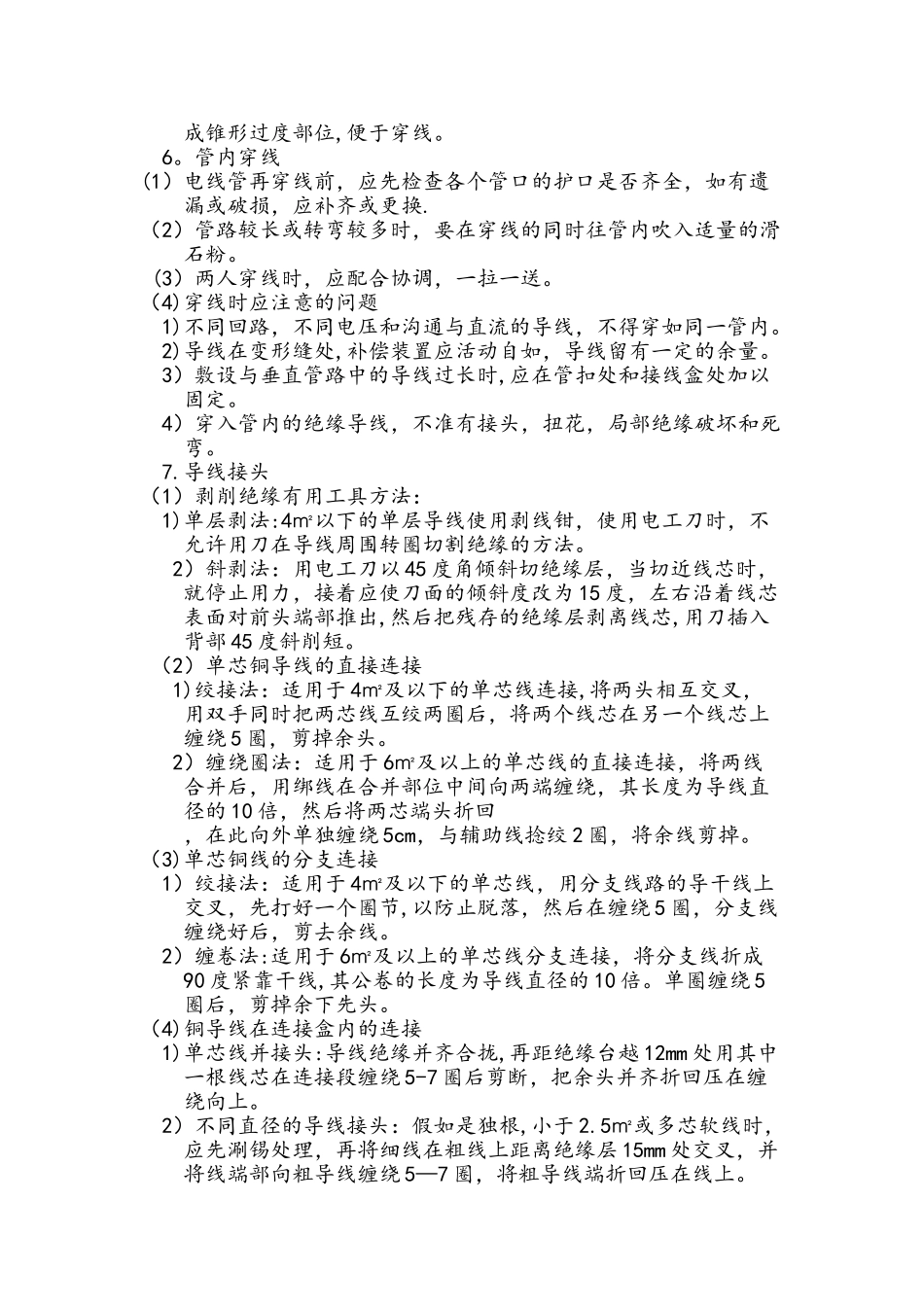

管内穿线施工工序工艺 一、施工工序： 选择导线→扫管→穿带线→放线及断线→导线与带线的绑扎→ 带护口→穿线→接头包扎→绝缘测试。 二、施工工艺： 1。选择导线(1）根据设计图纸，正确选择导线规格型号及数量。（2）相线、零线及保护地线的颜色加以区分，双色线做保护地线，淡蓝色为工作零线,黄、绿红为相线。(3)穿在管内绝缘导线的额定电压等级不低于 450v。 2。扫管（1)清扫管路的目的是清扫管路中的灰尘、泥水、浮锈等杂物。（2）清扫管路的方法：将布条两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清理洁净。 3.穿带线(1)穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计施工图的要求。(2）穿带线的方法： 1）带线一般采纳 1.0mm—1.2mm 的钢丝或铁丝，先将钢丝的一端弯成不封口的圆圈,再利用穿线器将带丝穿入管内，管路的两端均应留有 100mm—150mm 的余量。 2）在管路较长或转弯较多时,可以在敷设管路的同时将带丝穿好. 3）穿带线受阻时，应用两根钢丝分别在两端同时搅动，两根钢丝的端头互相钩绞在一起,然后将带丝拉出。 4.放线及断线 (1）放线 1)放线前应根据施工图对导线的规格、型号的颜色确定。 2)放线时将导线应 置于放线架上。 3）放线时应边放边处理，不应出现挤压背扣、扭结损伤绝缘等现象.并应将导线按回路绑扎成捆，做好标识,用尼龙扎带，不允许使用导线绑扎。（2）断线：剪断导线时，导线的长度应按以下四种情况考虑 1）接线盒、开关盒、插座盒及灯头盒内导线的预留长度为15cm。 2)配电箱内导线的预留长度为配电箱周长的 1/2。 3)出户导线的预留长度应为 1.5m 4）公共导线在分支处,不可剪断导线而直接穿过. 5。导线与带线的绑扎（1）导线根数较少，可将导线前端绝缘层剥去，然后将线芯直接插入带线的盘圈内并折回压实,绑扎牢固，使绑扎处形成一个平滑的锥形过度部位。（2）导线根数较多或导线截面较大时,可将导线端绝缘层剥去,然后将线芯斜错排在带线上，用绑线缠绕绑扎牢固，绑扎接头处形成锥形过度部位,便于穿线。 6。管内穿线(1）电线管再穿线前，应先检查各个管口的护口是否齐全，如有遗漏或破损，应补齐或更换.（2）管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。 (3）两人穿线时，应配合协调，一拉一送。（4)穿线时应注意的问题 1)不同回路，不同电压和沟通与直流的导线，不得穿如同一管内。 2)导线在变形缝处,补偿装置应活动自...
