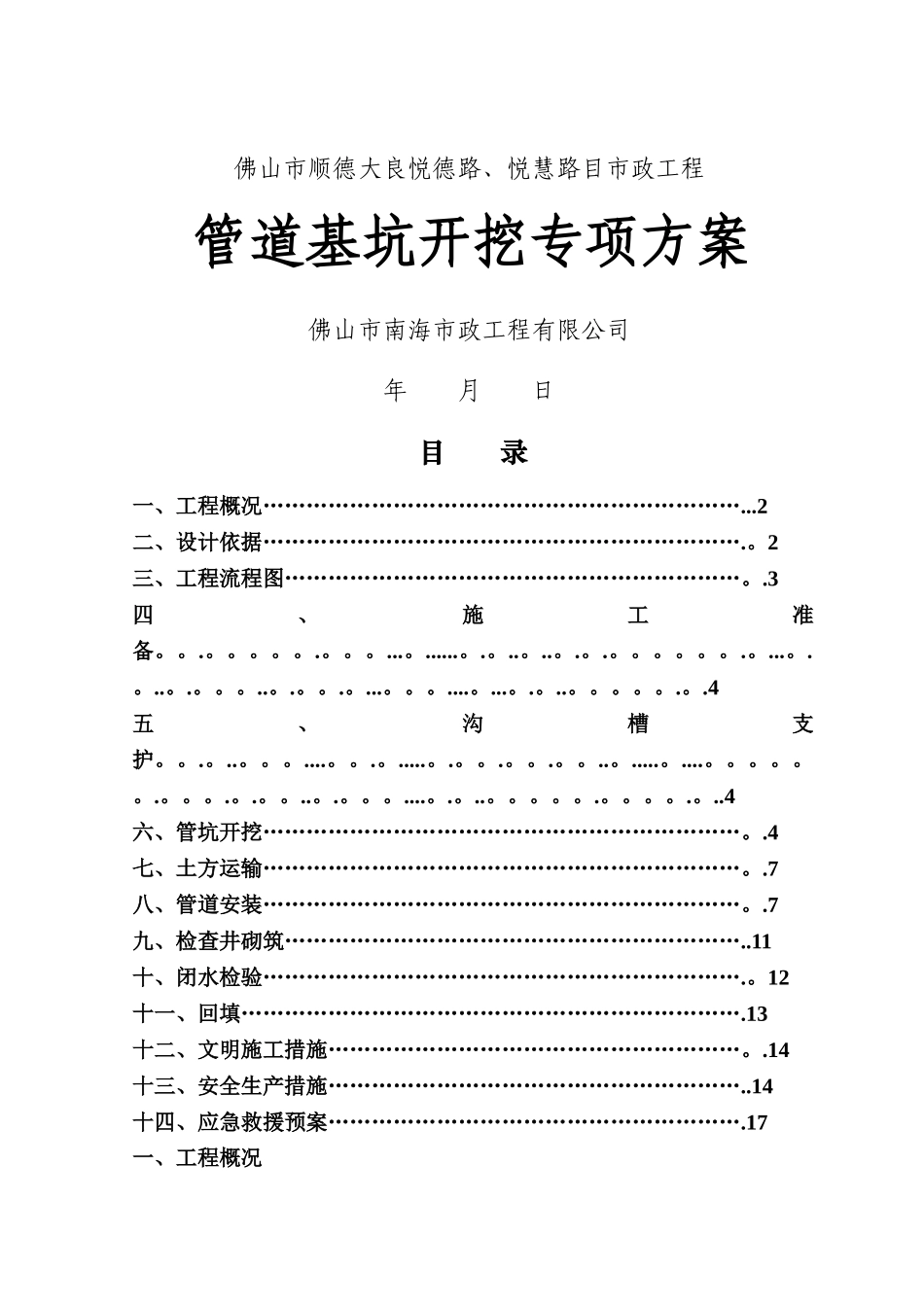

佛山市顺德大良悦德路、悦慧路目市政工程管道基坑开挖专项方案佛山市南海市政工程有限公司年 月 日目 录一、工程概况…………………………………………………………...2二、设计依据………………………………………………………….。2三、工程流程图………………………………………………………。.3四、施工准备。。.。。。。。.。。。...。......。.。..。..。.。.。。。。。。.。...。.。..。.。。。..。.。。.。...。。。....。...。.。..。。。。。.。.4五、沟槽支护。。.。..。。。....。。.。.....。.。。.。。.。。..。.....。....。。。。。。.。。。.。.。。..。.。。。....。.。..。。。。。.。。。。.。..4六、管坑开挖…………………………………………………………。.4七、土方运输…………………………………………………………。.7八、管道安装…………………………………………………………。.7九、检查井砌筑………………………………………………………..11十、闭水检验………………………………………………………….。12十一、回填…………………………………………………………….13十二、文明施工措施…………………………………………………。.14十三、安全生产措施…………………………………………………..14十四、应急救援预案………………………………………………….17一、工程概况1、设计范围:本项目为佛山市顺德区大良街道悦德路、悦惠路项目市政给排水工程。2、本工程主要为市政道路配套工程，沿道路敷设雨水、污水管道。3、环境现状：设计范围内主要为农田、厂房及住宅。4、设计雨污水管道的排出口位于地块南侧的德胜东路上有现状雨污水管道，污水管道管径为 D1000，雨水管道管径为 D800。二、设计依据1、《室外排水设计法律规范》GB50014—20242、《给水排水工程构筑物结构设计法律规范》GB50069—20243、《给水排水管道工程施工及验收法律规范》GB50268—20244、《钢制管件》02S4035、《埋地用（PE）结构壁管系统第 2 部分:聚乙烯缠绕结构壁管材》GB/T19472。2-2024三、工艺流程图;（见下图）四、施工准备;（测设和探坑）1、工程开工前,进行以下的测设工作：核对接入原有管道的高程,测设管道坡度，管道中心线，开挖沟槽边线及附属构筑物的位置，堆土施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材...
