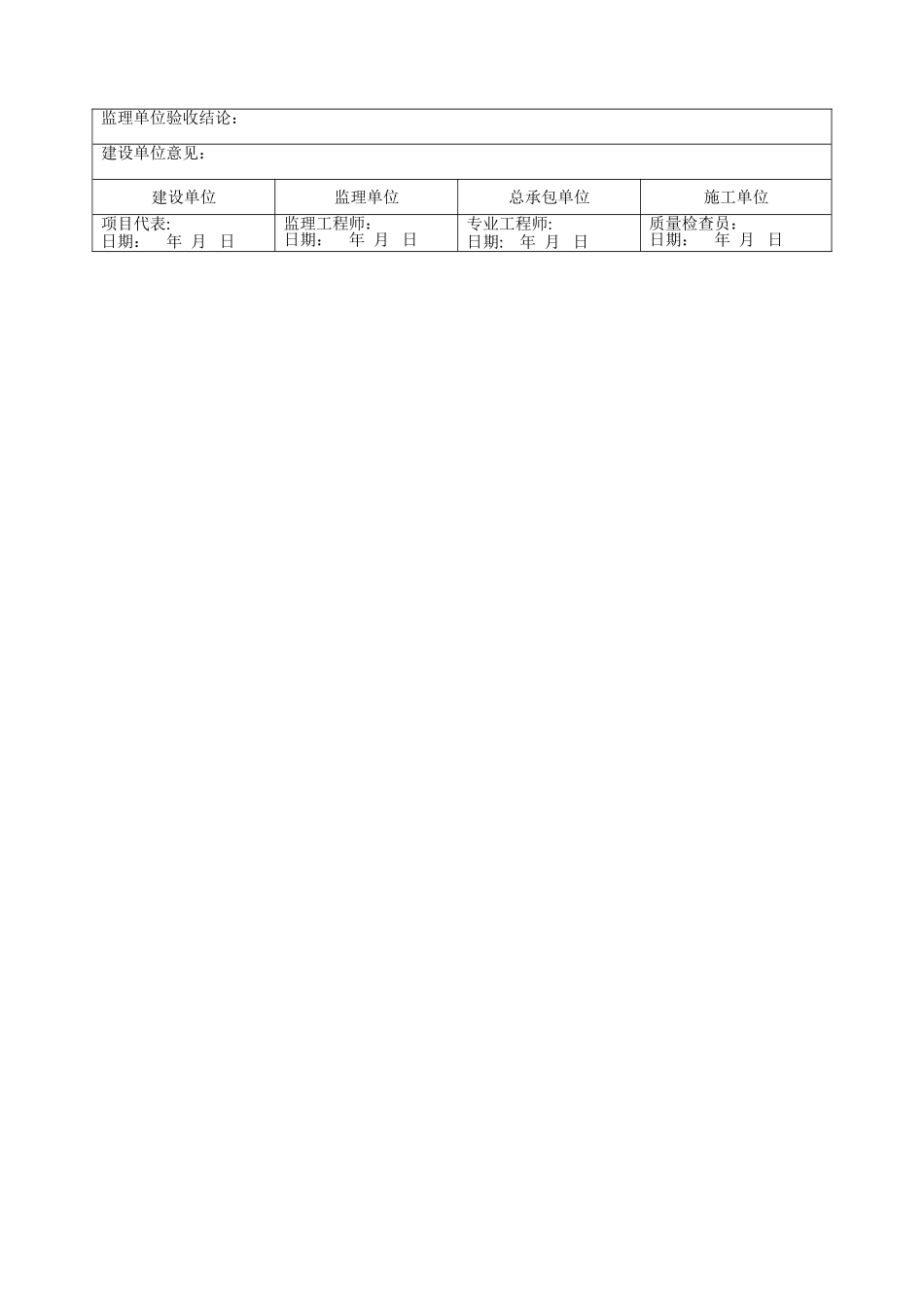

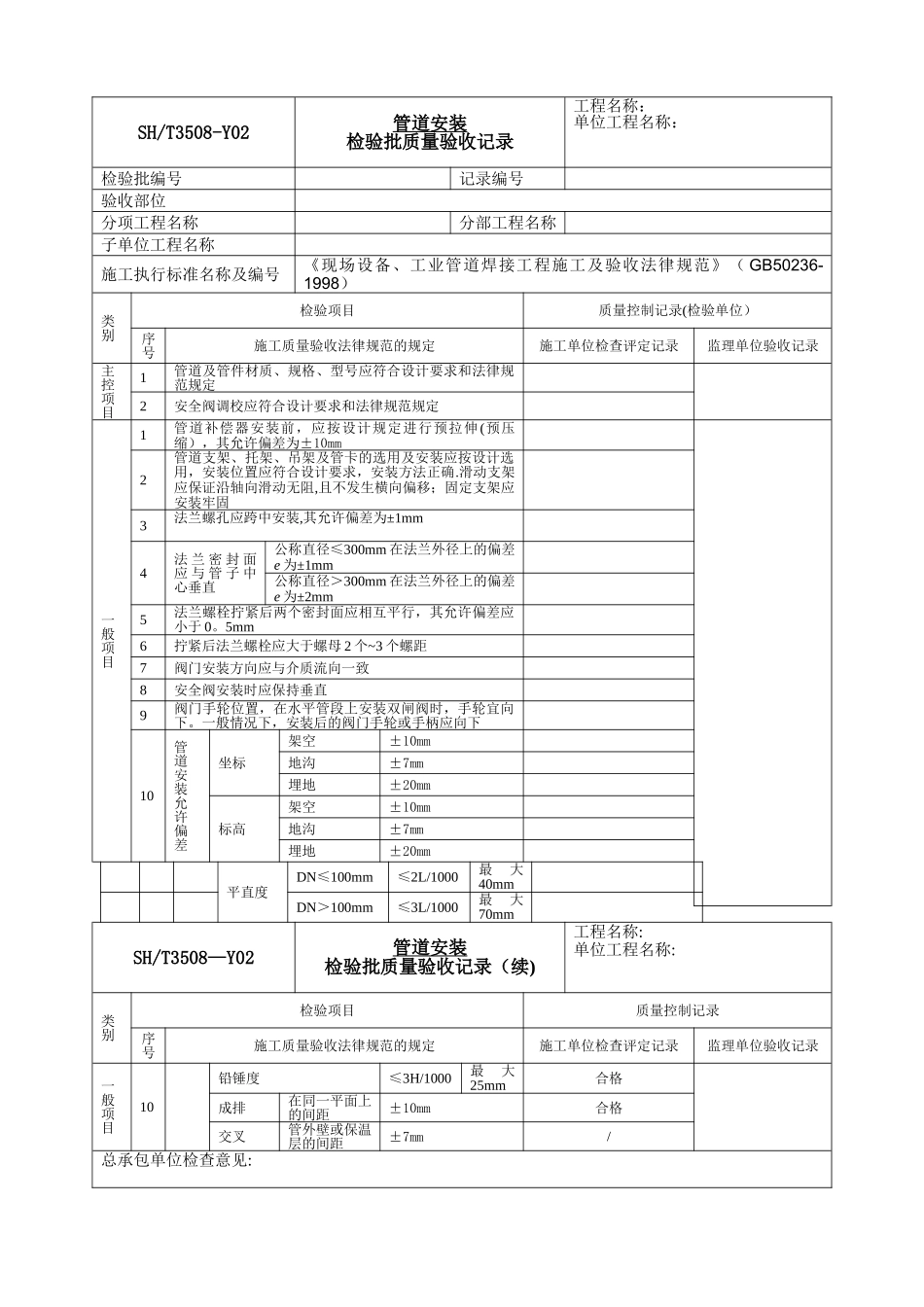

SH/T3508-Y02管道安装检验批质量验收记录工程名称： 单位工程名称： 检验批编号记录编号验收部位 分项工程名称 分部工程名称 子单位工程名称 施工执行标准名称及编号《现场设备、工业管道焊接工程施工及验收法律规范》（ GB50236-1998）类别检验项目质量控制记录(检验单位）序号施工质量验收法律规范的规定施工单位检查评定记录监理单位验收记录主控项目1管道及管件材质、规格、型号应符合设计要求和法律规范规定 2安全阀调校应符合设计要求和法律规范规定 一般项目1管道补偿器安装前，应按设计规定进行预拉伸(预压缩），其允许偏差为±10mm 2管道支架、托架、吊架及管卡的选用及安装应按设计选用，安装位置应符合设计要求，安装方法正确.滑动支架应保证沿轴向滑动无阻,且不发生横向偏移；固定支架应安装牢固 3法兰螺孔应跨中安装,其允许偏差为±1mm4法 兰 密 封 面应 与 管 子 中心垂直公称直径≤300mm 在法兰外径上的偏差e 为±1mm公称直径＞300mm 在法兰外径上的偏差e 为±2mm5法兰螺栓拧紧后两个密封面应相互平行，其允许偏差应小于 0。5mm6拧紧后法兰螺栓应大于螺母 2 个~3 个螺距7阀门安装方向应与介质流向一致8安全阀安装时应保持垂直9阀门手轮位置，在水平管段上安装双闸阀时，手轮宜向下。一般情况下，安装后的阀门手轮或手柄应向下10管道安装允许偏差坐标架空±10mm地沟±7mm埋地±20mm标高架空±10mm地沟±7mm埋地±20mm平直度DN≤100mm≤2L/1000最大40mmDN＞100mm≤3L/1000最大70mmSH/T3508—Y02管道安装检验批质量验收记录（续)工程名称: 单位工程名称: 类别检验项目质量控制记录序号施工质量验收法律规范的规定施工单位检查评定记录监理单位验收记录一般项目10铅锤度≤3H/1000最大25mm合格成排在同一平面上的间距±10mm合格交叉管外壁或保温层的间距±7mm/总承包单位检查意见:监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表:日期： 年 月 日监理工程师：日期： 年 月 日专业工程师:日期: 年 月 日质量检查员：日期： 年 月 日
