管道安装施工方案VIP专享

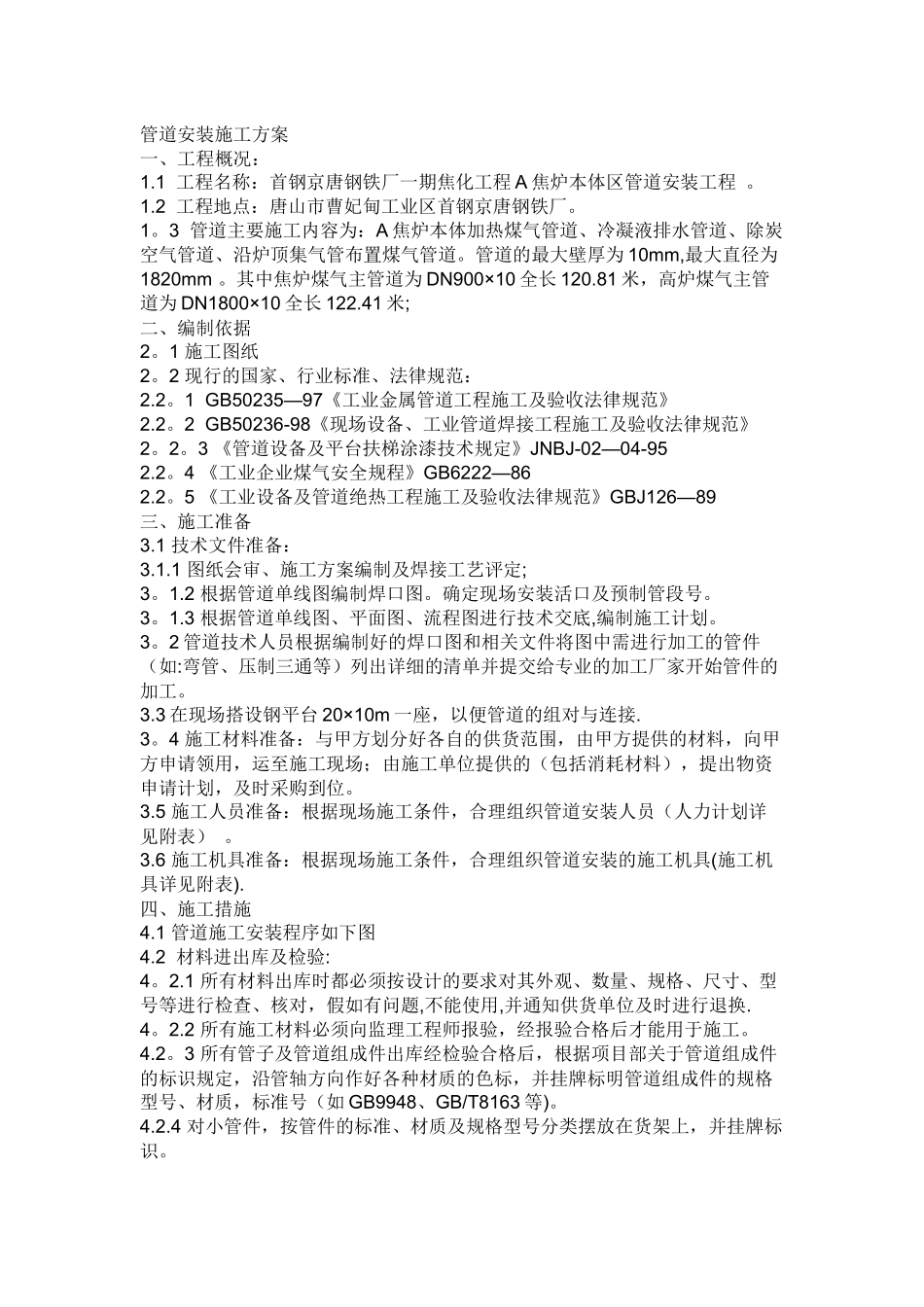

管道安装施工方案一、工程概况：1.1 工程名称：首钢京唐钢铁厂一期焦化工程 A 焦炉本体区管道安装工程 。1.2 工程地点：唐山市曹妃甸工业区首钢京唐钢铁厂。1。3 管道主要施工内容为：A 焦炉本体加热煤气管道、冷凝液排水管道、除炭空气管道、沿炉顶集气管布置煤气管道。管道的最大壁厚为 10mm,最大直径为1820mm 。其中焦炉煤气主管道为 DN900×10 全长 120.81 米，高炉煤气主管道为 DN1800×10 全长 122.41 米;二、编制依据2。1 施工图纸2。2 现行的国家、行业标准、法律规范：2.2。1 GB50235—97《工业金属管道工程施工及验收法律规范》2.2。2 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》2。2。3 《管道设备及平台扶梯涂漆技术规定》JNBJ-02—04-952.2。4 《工业企业煤气安全规程》GB6222—862.2。5 《工业设备及管道绝热工程施工及验收法律规范》GBJ126—89三、施工准备3.1 技术文件准备：3.1.1 图纸会审、施工方案编制及焊接工艺评定;3。1.2 根据管道单线图编制焊口图。确定现场安装活口及预制管段号。3。1.3 根据管道单线图、平面图、流程图进行技术交底,编制施工计划。3。2 管道技术人员根据编制好的焊口图和相关文件将图中需进行加工的管件（如:弯管、压制三通等）列出详细的清单并提交给专业的加工厂家开始管件的加工。3.3 在现场搭设钢平台 20×10m 一座，以便管道的组对与连接.3。4 施工材料准备：与甲方划分好各自的供货范围，由甲方提供的材料，向甲方申请领用，运至施工现场；由施工单位提供的（包括消耗材料），提出物资申请计划，及时采购到位。3.5 施工人员准备：根据现场施工条件，合理组织管道安装人员（人力计划详见附表） 。3.6 施工机具准备：根据现场施工条件，合理组织管道安装的施工机具(施工机具详见附表).四、施工措施4.1 管道施工安装程序如下图4.2 材料进出库及检验:4。2.1 所有材料出库时都必须按设计的要求对其外观、数量、规格、尺寸、型号等进行检查、核对，假如有问题,不能使用,并通知供货单位及时进行退换.4。2.2 所有施工材料必须向监理工程师报验，经报验合格后才能用于施工。4.2。3 所有管子及管道组成件出库经检验合格后，根据项目部关于管道组成件的标识规定，沿管轴方向作好各种材质的色标，并挂牌标明管道组成件的规格型号、材质，标准号（如 GB9948、GB/T8163 等)。4.2.4 对小管件，按管件的标准、材质及规格型号分类摆放在货架上，并挂...
