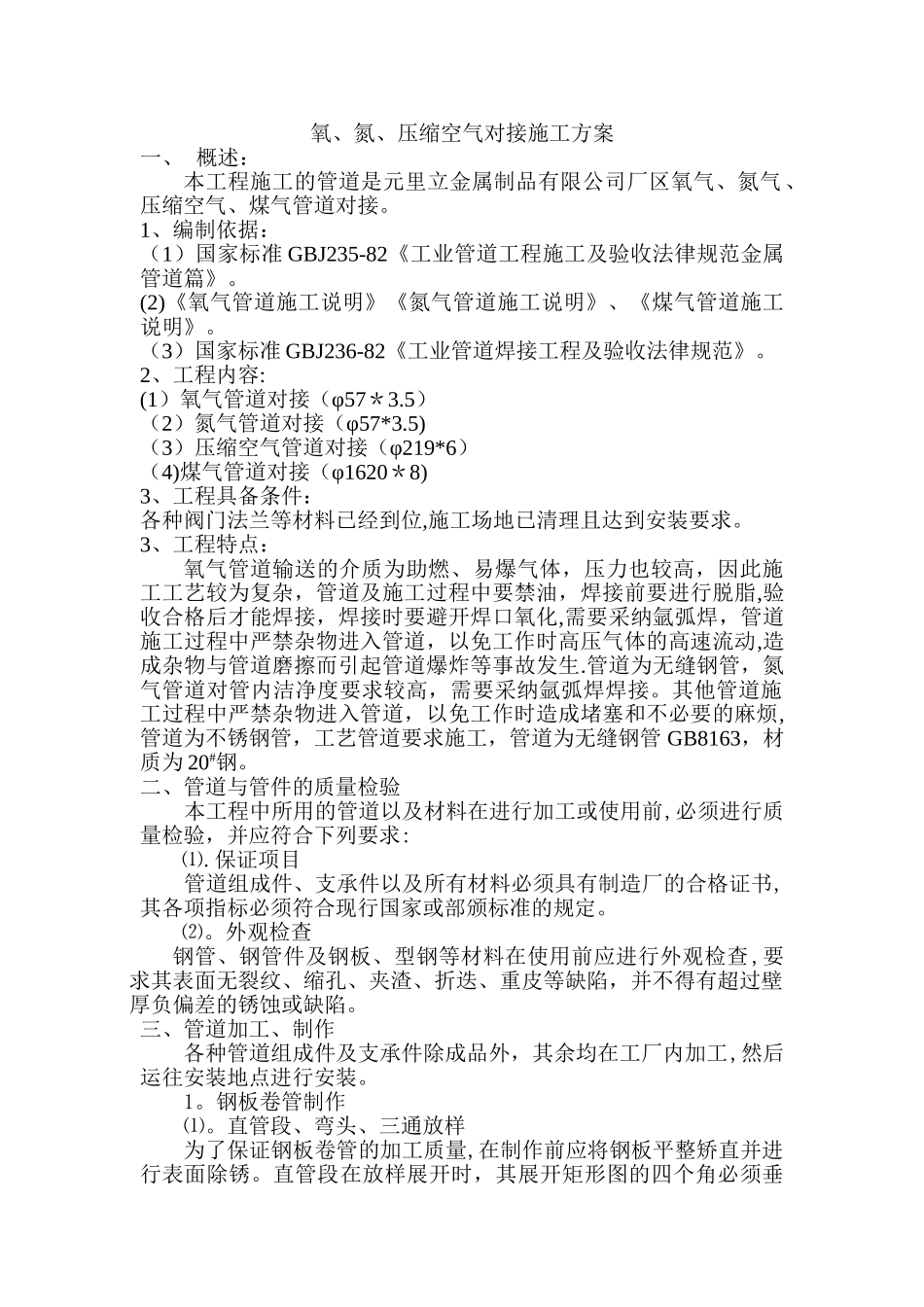

氧、氮、压缩空气对接施工方案一、 概述：本工程施工的管道是元里立金属制品有限公司厂区氧气、氮气、压缩空气、煤气管道对接。 1、编制依据：（1）国家标准 GBJ235-82《工业管道工程施工及验收法律规范金属管道篇》。(2)《氧气管道施工说明》《氮气管道施工说明》、《煤气管道施工说明》。（3）国家标准 GBJ236-82《工业管道焊接工程及验收法律规范》。2、工程内容:(1）氧气管道对接（φ57＊3.5）（2）氮气管道对接（φ57*3.5)（3）压缩空气管道对接（φ219*6）（4)煤气管道对接（φ1620＊8)3、工程具备条件：各种阀门法兰等材料已经到位,施工场地已清理且达到安装要求。3、工程特点：氧气管道输送的介质为助燃、易爆气体，压力也较高，因此施工工艺较为复杂，管道及施工过程中要禁油，焊接前要进行脱脂,验收合格后才能焊接，焊接时要避开焊口氧化,需要采纳氩弧焊，管道施工过程中严禁杂物进入管道，以免工作时高压气体的高速流动,造成杂物与管道磨擦而引起管道爆炸等事故发生.管道为无缝钢管，氮气管道对管内洁净度要求较高，需要采纳氩弧焊焊接。其他管道施工过程中严禁杂物进入管道，以免工作时造成堵塞和不必要的麻烦,管道为不锈钢管，工艺管道要求施工，管道为无缝钢管 GB8163，材质为 20#钢。二、管道与管件的质量检验 本工程中所用的管道以及材料在进行加工或使用前,必须进行质量检验，并应符合下列要求:⑴.保证项目 管道组成件、支承件以及所有材料必须具有制造厂的合格证书,其各项指标必须符合现行国家或部颁标准的规定。⑵。外观检查钢管、钢管件及钢板、型钢等材料在使用前应进行外观检查,要求其表面无裂纹、缩孔、夹渣、折迭、重皮等缺陷，并不得有超过壁厚负偏差的锈蚀或缺陷。三、管道加工、制作各种管道组成件及支承件除成品外，其余均在工厂内加工,然后运往安装地点进行安装。1。钢板卷管制作⑴。直管段、弯头、三通放样为了保证钢板卷管的加工质量,在制作前应将钢板平整矫直并进行表面除锈。直管段在放样展开时，其展开矩形图的四个角必须垂直（无论圆形风管和矩形风管的放样展开图均为矩形）。对画出的图样可用对角线法进行校验。弯头的放样必须严格根据施工图纸的要求进行加工，特别是弯曲半径、弯头节数。圆形弯管放样展开时，先将垂直线夹角四等分,过等分线与半径、直径圆弧线的交点分别作切线。内外弧上各切线交点的连线，即为各节间的连接线。画展开图时，只要用平行线法将端节展开,取 2 倍的端节展开图，就可得...
