管道工程技术交底VIP专享

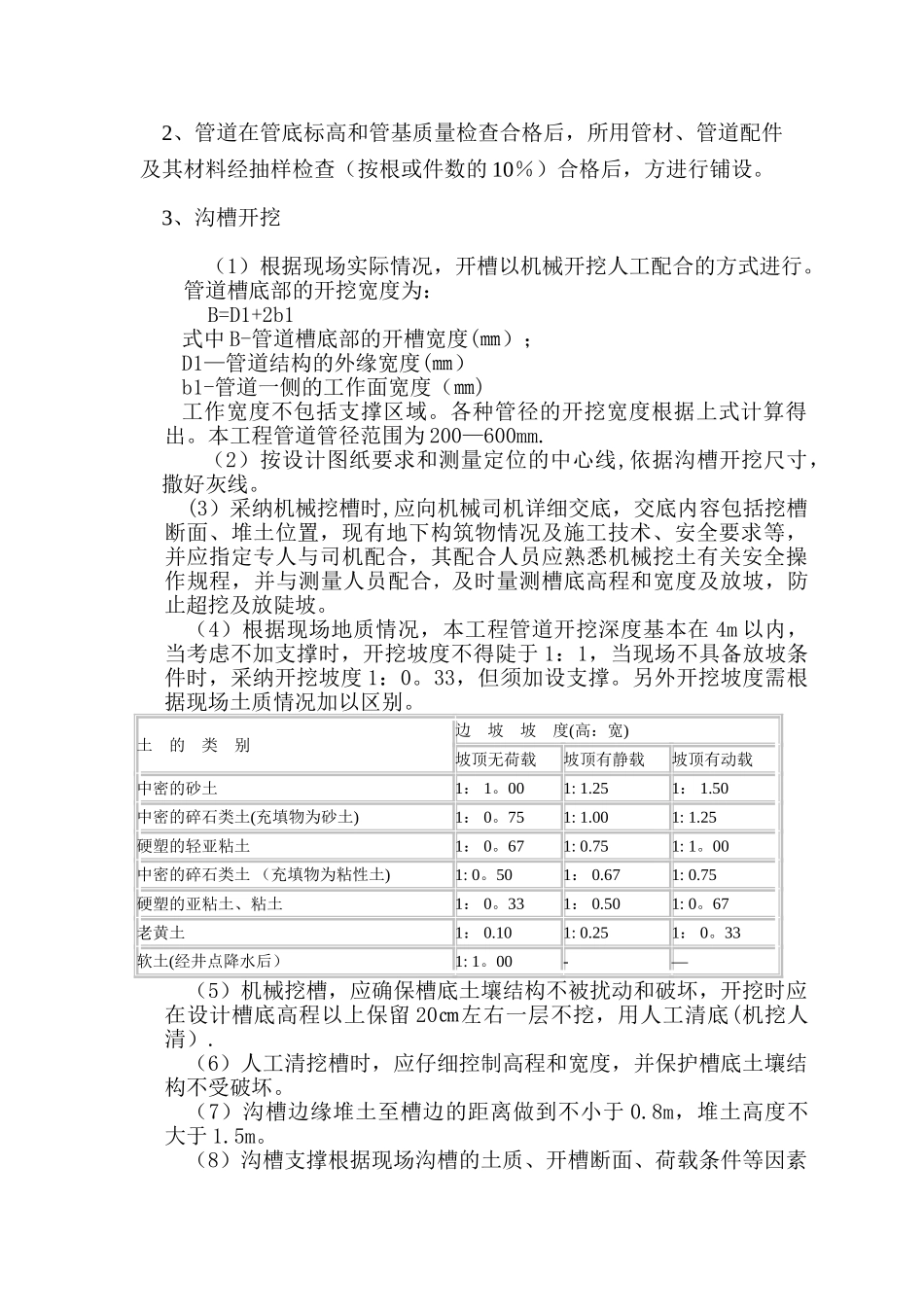

人工清理坑壁基坑周边围护施工准备测量放线地表垃圾清除坑槽土方开挖管道吊装铺设坑槽底部平整夯实填筑灰土及砂垫层管道中部回填管井连接管道闭水试验沟槽检查验收管道剩余回填收尾工作检查验收检查验收检查验收排水管道工程施工技术交底工程名称：楼观台道教文化展示区室外总体工程单项工程名称:雨、污水管道工程施工单位：陕建集团华山路桥公司一、工程简介工程管材选用化学管材(UPVC)和钢筋混凝土管材两种结构型式。其中硬质铺装范围内采纳钢筋混凝土管材.雨水管道设计管径300~600mm，管道埋深 0.6m—2。46m.污水管道设计管径 200mm，埋深 0.6m—3.45m。根据现场情况及考虑管道交叉处理原则,施工先后顺序依据靠近道路、埋深最深的管道先施工，其他随后，按从里到外、从低到高的原则施工。二、测量放样1、测量前先对甲方移交的水准点、导线点进行复核,满足要求后再根据施工需要加设必要的临时水准点及导线点并进行平差计算。2、在测量过程中，沿管道线路应设临时水准点,水准点间距不大于 100m 并与原水准点相闭合。施工水准点应按顺序编号,并测定相应高程.3、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。4、定线测量过程应作好准确记录，并标明全部水准点和连接线。5、根据图纸和现场交底的控制点，进行管道和井位的复测，做好中心桩、方向桩固定井位桩的验桩、拴点工作,测量高程闭合差要满足法律规范要求。6、施工过程中发现桩钉错位或丢失及时校正或补桩。三、UPVC 管道施工工艺1、UPVC 管安装前先进行管材外观质量的检查,要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线;管材不得有异向弯曲，直线度公差应小于 3‰；管材应完整无损、浇口、溢边应修平整,内外表面光滑、无明显裂纹。经外观质量检查不合格者不得使用.压实度检测2、管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查（按根或件数的 10％）合格后，方进行铺设。3、沟槽开挖（1）根据现场实际情况，开槽以机械开挖人工配合的方式进行。管道槽底部的开挖宽度为：B=D1+2b1式中 B-管道槽底部的开槽宽度(㎜）；D1—管道结构的外缘宽度(㎜）b1-管道一侧的工作面宽度（㎜)工作宽度不包括支撑区域。各种管径的开挖宽度根据上式计算得出。本工程管道管径范围为 200—600mm.（2）按设计图纸要求和测量定位的中心线,依据沟槽开挖...
