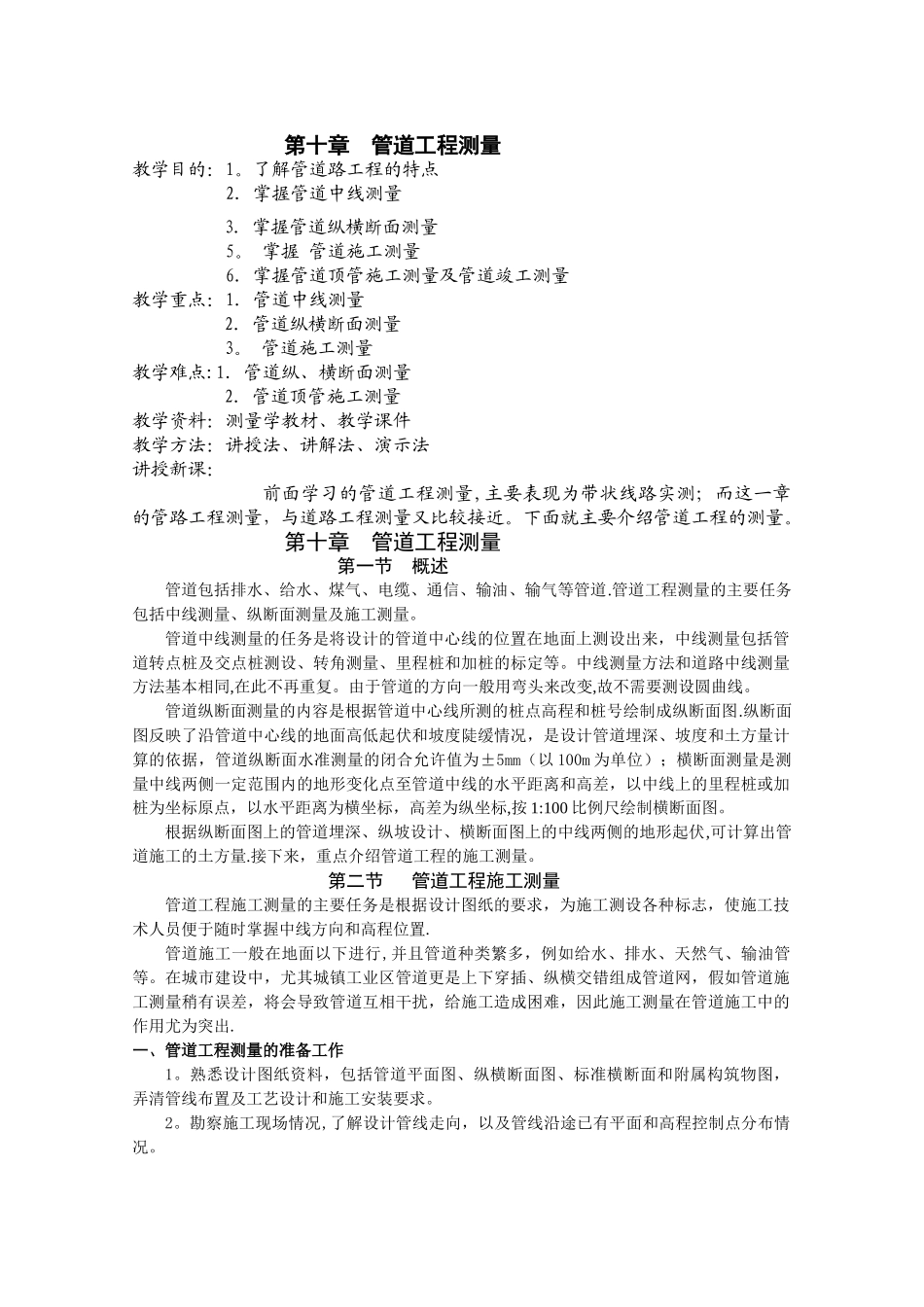

管道工程测量_第1页
1/5

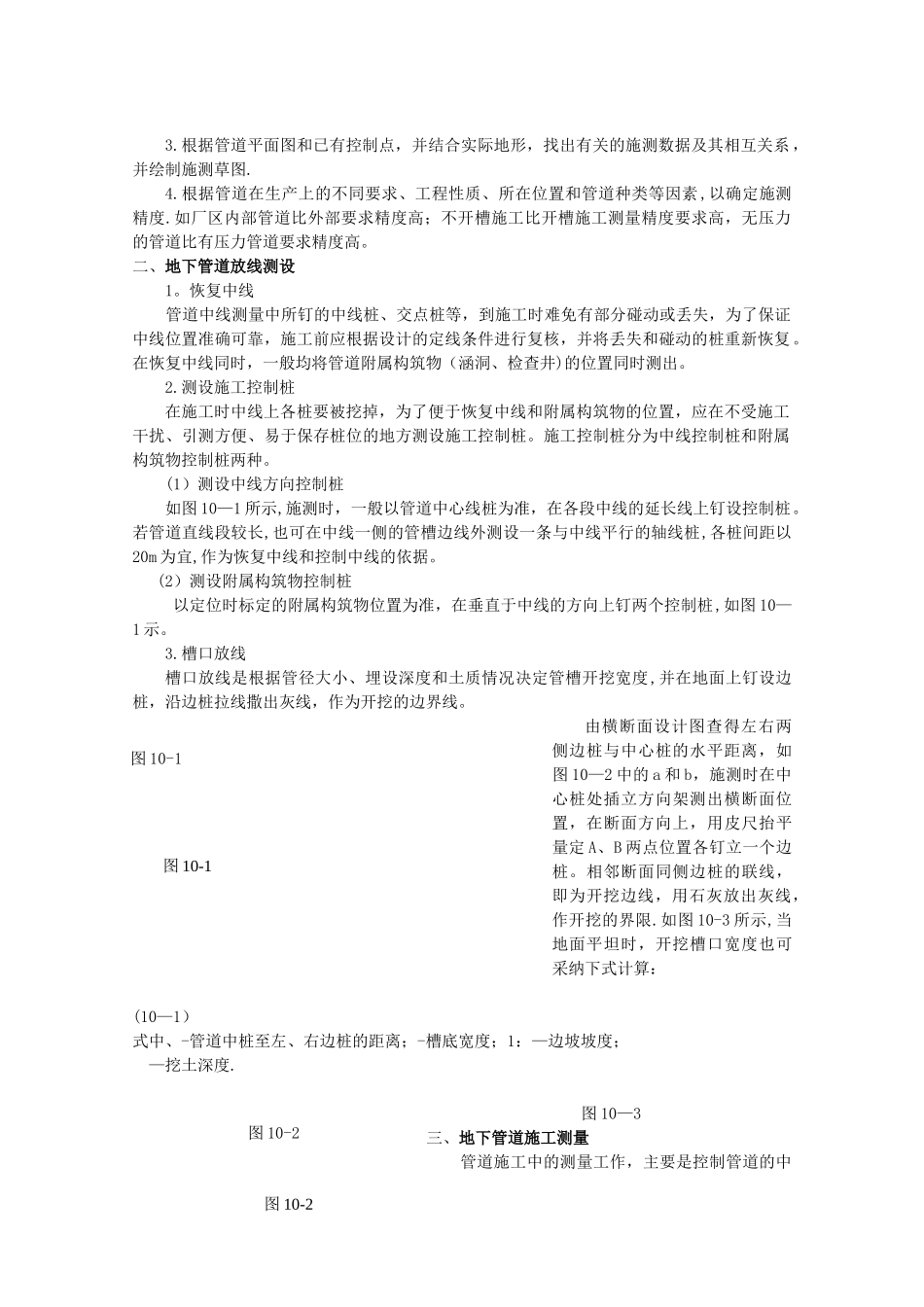

管道工程测量_第2页
2/5

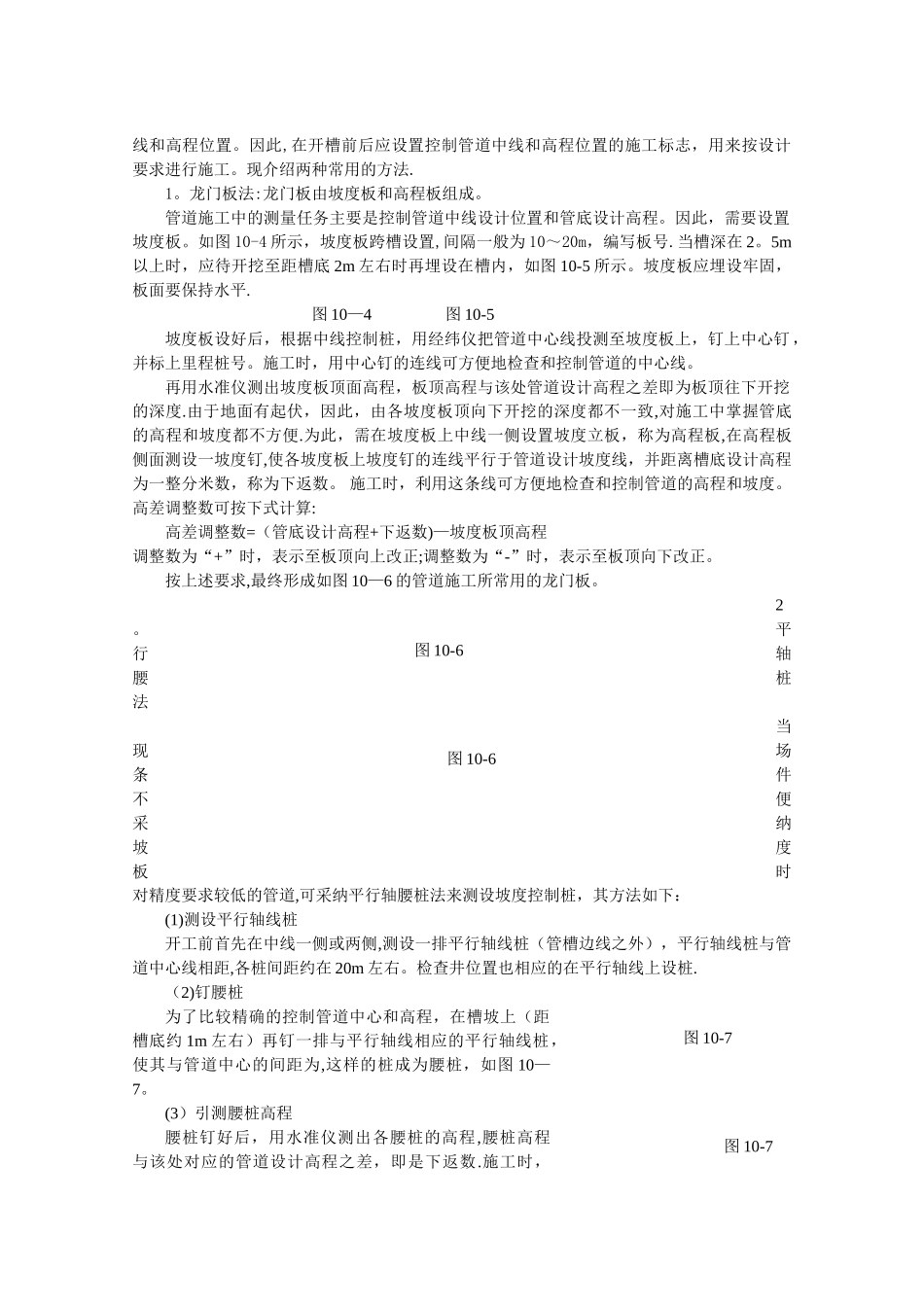

管道工程测量_第3页
3/5
第十章 管道工程测量教学目的:1。了解管道路工程的特点2. 掌握管道中线测量3.掌握管道纵横断面测量5。 掌握 管道施工测量6. 掌握管道顶管施工测量及管道竣工测量教学重点:1.管道中线测量2.管道纵横断面测量3。 管道施工测量教学难点:1. 管道纵、横断面测量2.管道顶管施工测量教学资料:测量学教材、教学课件教学方法:讲授法、讲解法、演示法讲授新课:前面学习的管道工程测量,主要表现为带状线路实测;而这一章的管路工程测量,与道路工程测量又比较接近。下面就主要介绍管道工程的测量。第十章 管道工程测量第一节 概述管道包括排水、给水、煤气、电缆、通信、输油、输气等管道.管道工程测量的主要任务包括中线测量、纵断面测量及施工测量。管道中线测量的任务是将设计的管道中心线的位置在地面上测设出来,中线测量包括管道转点桩及交点桩测设、转角测量、里程桩和加桩的标定等。中线测量方法和道路中线测量方法基本相同,在此不再重复。由于管道的方向一般用弯头来改变,故不需要测设圆曲线。管道纵断面测量的内容是根据管道中心线所测的桩点高程和桩号绘制成纵断面图.纵断面图反映了沿管道中心线的地面高低起伏和坡度陡缓情况,是设计管道埋深、坡度和土方量计算的依据,管道纵断面水准测量的闭合允许值为±5mm(以 100m 为单位);横断面测量是测量中线两侧一定范围内的地形变化点至管道中线的水平距离和高差,以中线上的里程桩或加桩为坐标原点,以水平距离为横坐标,高差为纵坐标,按 1:100 比例尺绘制横断面图。根据纵断面图上的管道埋深、纵坡设计、横断面图上的中线两侧的地形起伏,可计算出管道施工的土方量.接下来,重点介绍管道工程的施工测量。第二节 管道工程施工测量管道工程施工测量的主要任务是根据设计图纸的要求,为施工测设各种标志,使施工技术人员便于随时掌握中线方向和高程位置.管道施工一般在地面以下进行,并且管道种类繁多,例如给水、排水、天然气、输油管等。在城市建设中,尤其城镇工业区管道更是上下穿插、纵横交错组成管道网,假如管道施工测量稍有误差,将会导致管道互相干扰,给施工造成困难,因此施工测量在管道施工中的作用尤为突出.一、管道工程测量的准备工作1。熟悉设计图纸资料,包括管道平面图、纵横断面图、标准横断面和附属构筑物图, 弄清管线布置及工艺设计和施工安装要求。2。勘察施工现场情况,了解设计管线走向,以及管线沿途已有平面和高程控制点分布情况。3.根据管道平面图和...
