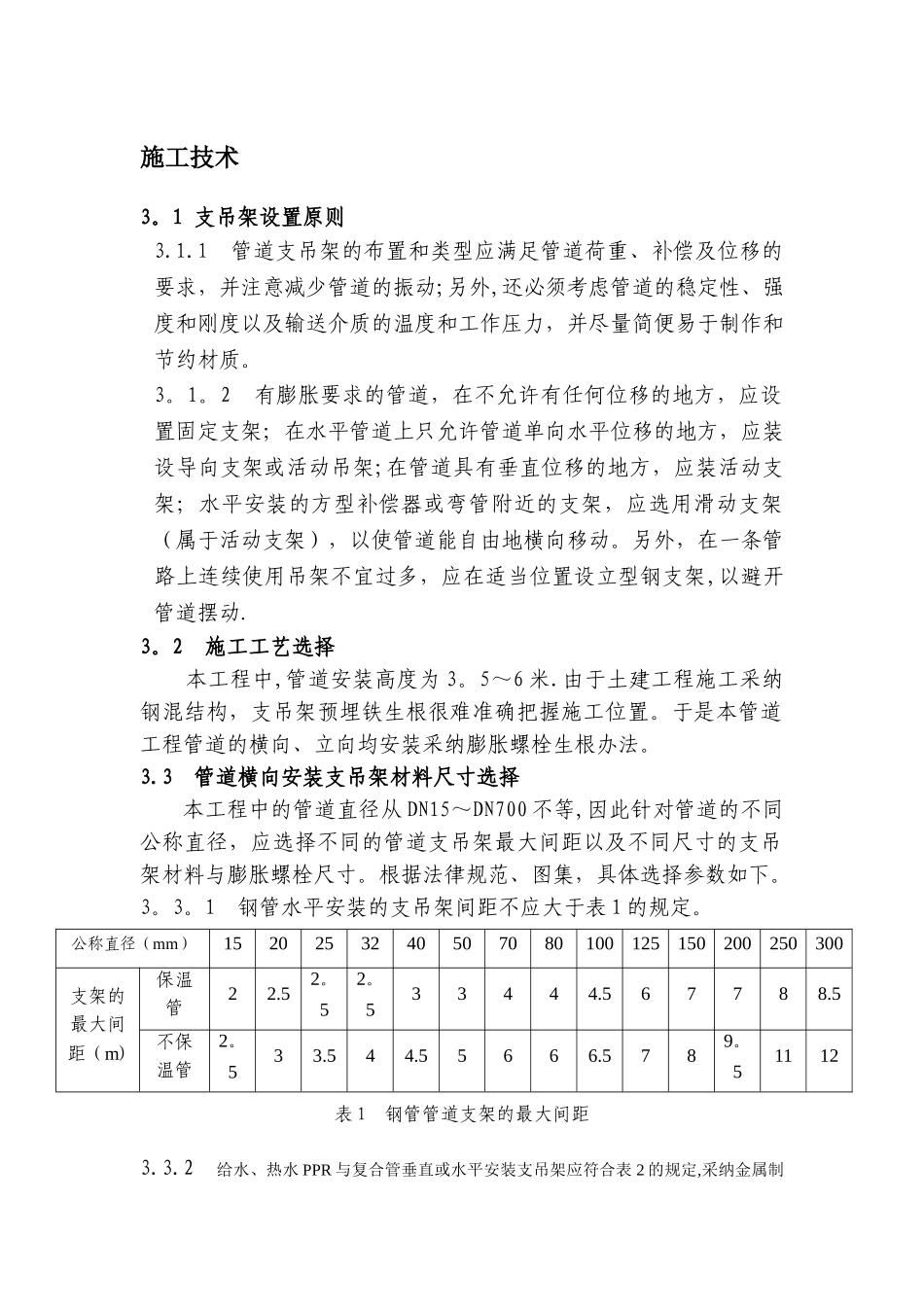

施工技术3。1 支吊架设置原则3.1.1 管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动;另外,还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节约材质。3。1。2 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架;在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架,以避开管道摆动.3。2 施工工艺选择 本工程中,管道安装高度为 3。5～6 米.由于土建工程施工采纳钢混结构，支吊架预埋铁生根很难准确把握施工位置。于是本管道工程管道的横向、立向均安装采纳膨胀螺栓生根办法。3.3 管道横向安装支吊架材料尺寸选择本工程中的管道直径从 DN15～DN700 不等,因此针对管道的不同公称直径，应选择不同的管道支吊架最大间距以及不同尺寸的支吊架材料与膨胀螺栓尺寸。根据法律规范、图集，具体选择参数如下。3。3。1 钢管水平安装的支吊架间距不应大于表 1 的规定。公称直径（mm）1520253240507080100125150200250300支架的最大间距（m)保温管22.52。52。533444.567788.5不保温管2。533.544.55666.5789。51112表 1 钢管管道支架的最大间距3.3.2 给水、热水 PPR 与复合管垂直或水平安装支吊架应符合表 2 的规定,采纳金属制作的管道支架，应在管道与支架间加衬非金属垫。公称直径（mm)121416182025324050637590110支架的最大间距(m）立 管0.50.60.70.80。91.01。11。31.61.82.02。22.4水平管冷水管0。40。40.50。50.60。70.80.91。01.11.21。351．55热水管0.20.20．250。30.30。350.40.50。60。70。8表 2 塑料管及复合管管道支架的最大间距3。3.3 对于横向支撑，保温型管道,采纳膨胀螺栓生根,单管，不带斜撑（附图 1）的采纳表 3 参数进行。管径DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150角钢L45*4L45＊4L45＊4L45*4L45＊4L45＊4L45＊4L45*4L50*5L63＊6L75＊7膨胀螺 栓M10M10M10M10M10M10M10M10M12M12M12表 3 保温、单管、无斜撑、横向安装参数3。3.4 对于横向支撑,保温型管道，采纳膨胀螺栓生根，单管，带斜撑（附图 2）的采纳表 4 参数进行。管径DN200DN250DN300DN350DN400角钢L75＊7L75*7L75...
