管道施工图示

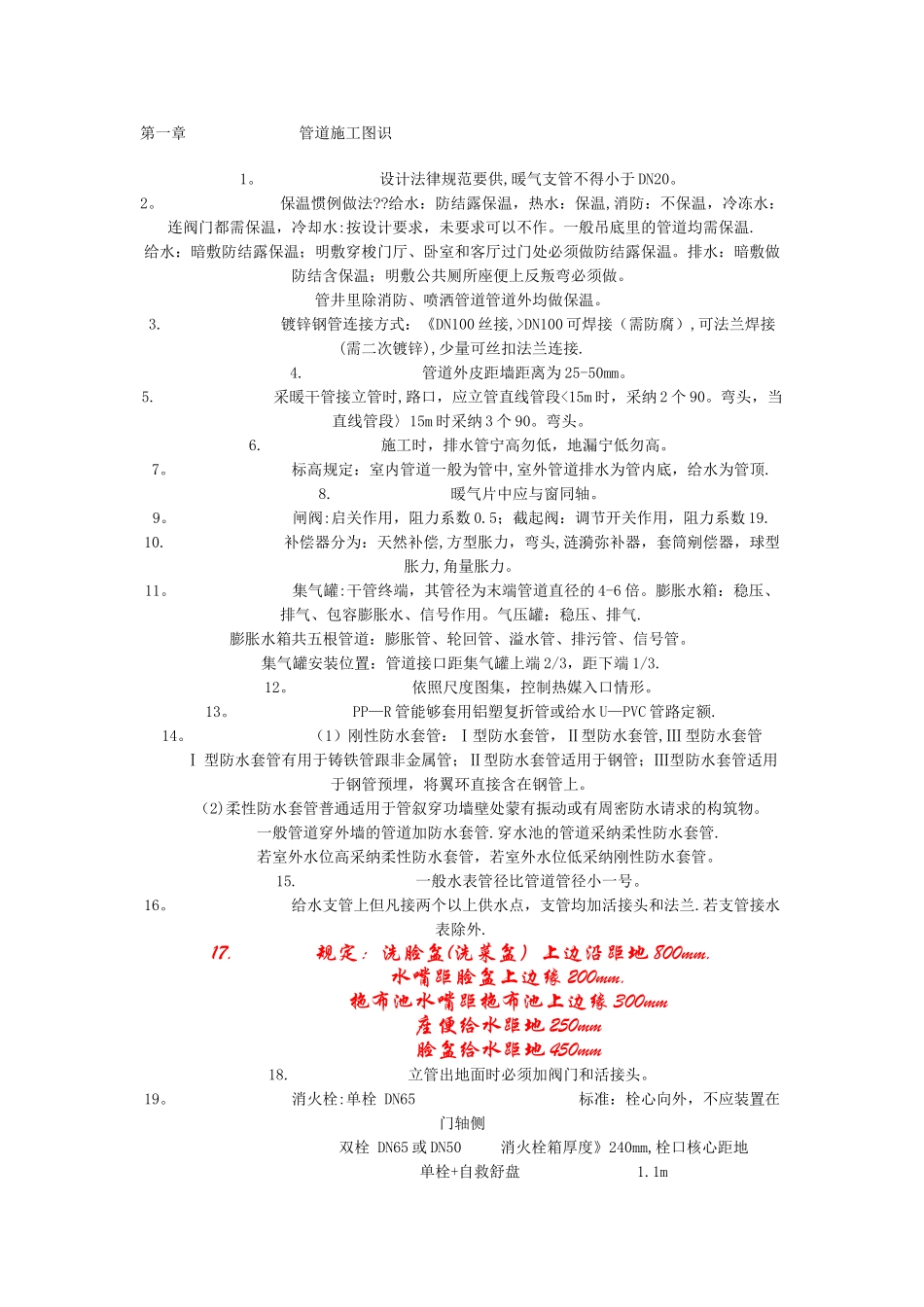

管道施工图示_第1页
1/10

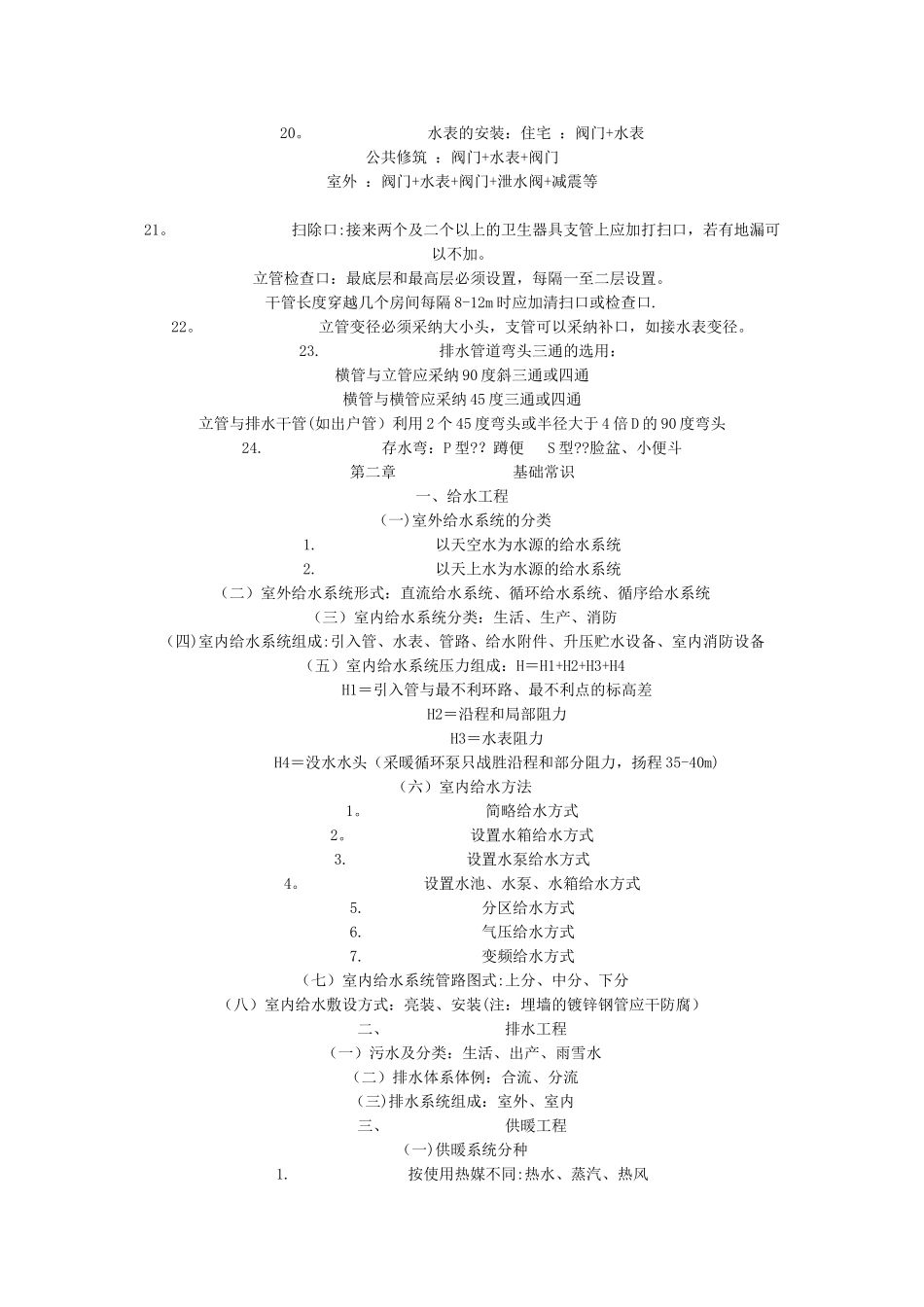

管道施工图示_第2页
2/10

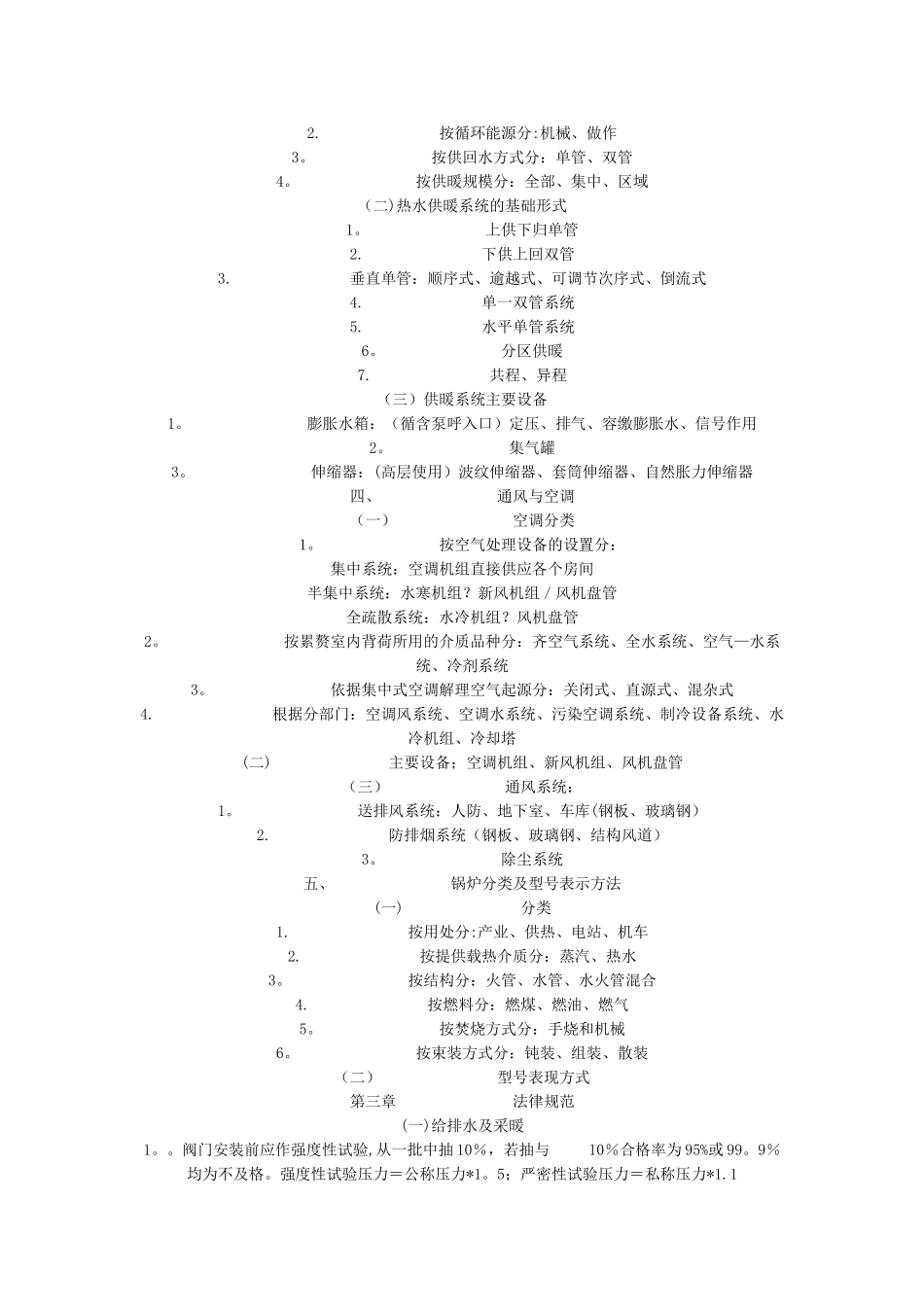

管道施工图示_第3页
3/10
第一章 管道施工图识1。 设计法律规范要供,暖气支管不得小于 DN20。2。 保温惯例做法??给水:防结露保温,热水:保温,消防:不保温,冷冻水:连阀门都需保温,冷却水:按设计要求,未要求可以不作。一般吊底里的管道均需保温.给水:暗敷防结露保温;明敷穿梭门厅、卧室和客厅过门处必须做防结露保温。排水:暗敷做防结含保温;明敷公共厕所座便上反叛弯必须做。管井里除消防、喷洒管道管道外均做保温。3. 镀锌钢管连接方式:《DN100 丝接,>DN100 可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接.4. 管道外皮距墙距离为 25-50mm。5. 采暖干管接立管时,路口,应立管直线管段<15m 时,采纳 2 个 90。弯头,当直线管段〉15m 时采纳 3 个 90。弯头。6. 施工时,排水管宁高勿低,地漏宁低勿高。7。 标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶.8. 暖气片中应与窗同轴。9。 闸阀:启关作用,阻力系数 0.5;截起阀:调节开关作用,阻力系数 19.10. 补偿器分为:天然补偿,方型胀力,弯头,涟漪弥补器,套筒剜偿器,球型胀力,角量胀力。11。 集气罐:干管终端,其管径为末端管道直径的 4-6 倍。膨胀水箱:稳压、排气、包容膨胀水、信号作用。气压罐:稳压、排气.膨胀水箱共五根管道:膨胀管、轮回管、溢水管、排污管、信号管。集气罐安装位置:管道接口距集气罐上端 2/3,距下端 1/3.12。 依照尺度图集,控制热媒入口情形。13。 PP—R 管能够套用铝塑复折管或给水 U—PVC 管路定额.14。 (1)刚性防水套管:Ⅰ型防水套管,Ⅱ型防水套管,Ⅲ 型防水套管 Ⅰ 型防水套管有用于铸铁管跟非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋,将翼环直接含在钢管上。 (2)柔性防水套管普通适用于管叙穿功墙壁处蒙有振动或有周密防水请求的构筑物。 一般管道穿外墙的管道加防水套管.穿水池的管道采纳柔性防水套管. 若室外水位高采纳柔性防水套管,若室外水位低采纳刚性防水套管。15. 一般水表管径比管道管径小一号。16。 给水支管上但凡接两个以上供水点,支管均加活接头和法兰.若支管接水表除外.17. 规定:洗脸盆(洗菜盆)上边沿距地 800mm. 水嘴距脸盆上边缘 200mm. 拖布池水嘴距拖布池上边缘 300mm 座便给水距地 250mm 脸盆给水距地 450mm18. 立管出地面时必须加阀门和活接头。19。 消火栓:单栓 DN65 标准:栓心向外,不应装置在门轴侧 双栓 DN65 或 DN50...
