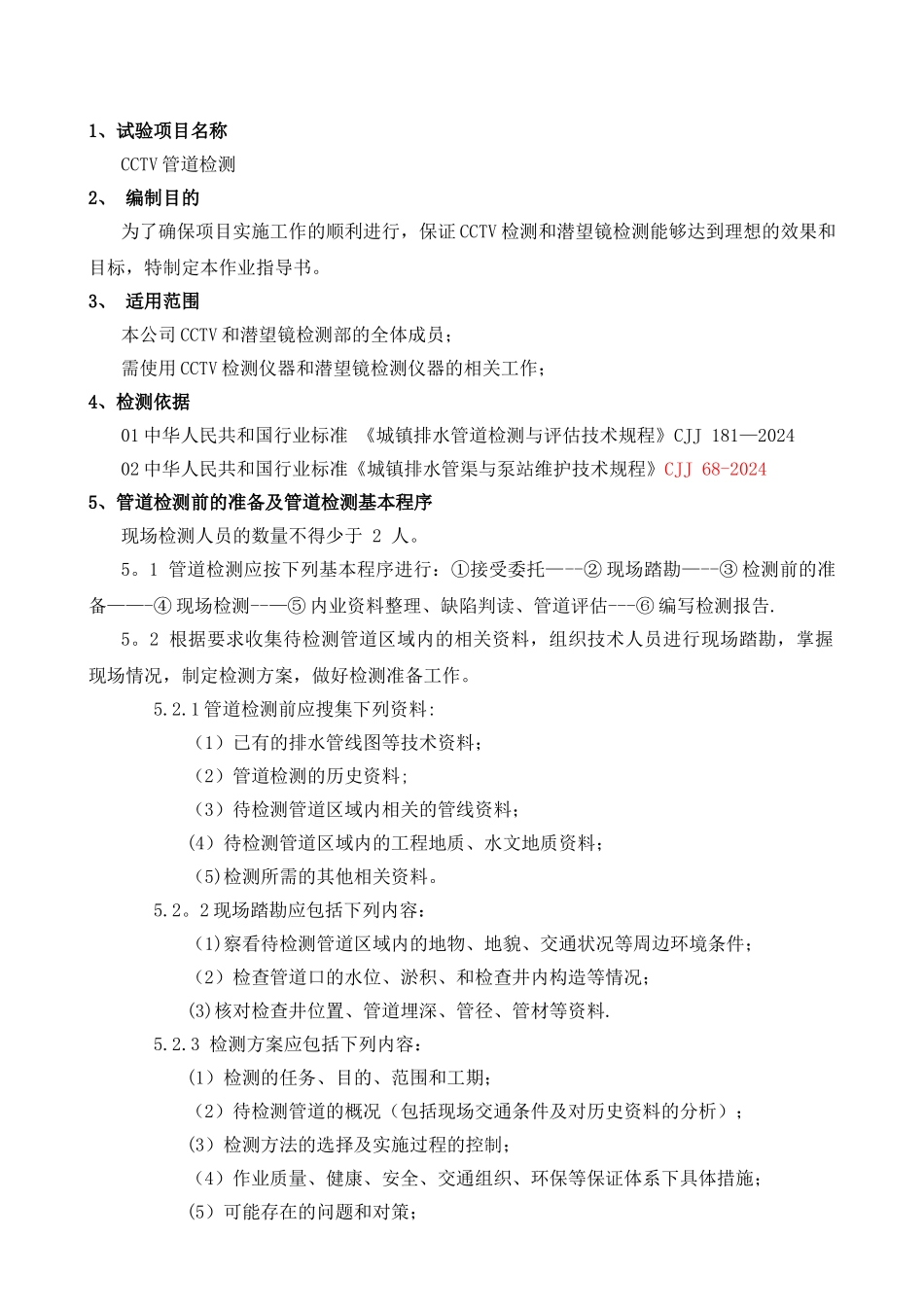

1、试验项目名称CCTV 管道检测2、 编制目的为了确保项目实施工作的顺利进行，保证 CCTV 检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。3、 适用范围本公司 CCTV 和潜望镜检测部的全体成员；需使用 CCTV 检测仪器和潜望镜检测仪器的相关工作； 4、检测依据01 中华人民共和国行业标准 《城镇排水管道检测与评估技术规程》CJJ 181—202402 中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-20245、管道检测前的准备及管道检测基本程序现场检测人员的数量不得少于 2 人。5。1 管道检测应按下列基本程序进行：①接受委托—--② 现场踏勘—--③ 检测前的准备——-④ 现场检测--—⑤ 内业资料整理、缺陷判读、管道评估---⑥ 编写检测报告.5。2 根据要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。5.2.1 管道检测前应搜集下列资料:（1）已有的排水管线图等技术资料；（2）管道检测的历史资料;（3）待检测管道区域内相关的管线资料；(4）待检测管道区域内的工程地质、水文地质资料；（5)检测所需的其他相关资料。5.2。2 现场踏勘应包括下列内容：（1)察看待检测管道区域内的地物、地貌、交通状况等周边环境条件；（2）检查管道口的水位、淤积、和检查井内构造等情况；(3)核对检查井位置、管道埋深、管径、管材等资料.5.2.3 检测方案应包括下列内容：(1）检测的任务、目的、范围和工期；（2）待检测管道的概况（包括现场交通条件及对历史资料的分析）；(3）检测方法的选择及实施过程的控制；（4）作业质量、健康、安全、交通组织、环保等保证体系下具体措施；(5）可能存在的问题和对策；（6）工作量估算及工作进度计划；（7)人员组织、设备、材料计划；（8)拟提交的成果资料。5。2。4 现场检测程序就符合下列规定：（1）检测前应根据检测方法的要求对管道进行预处理;（2）应检查仪器设备；（3)应进行管道检测与初步判读；(4）检测完成后应及时清理现场、保养设备.5.3 管道缺陷的环向位置应采纳时钟表示法。缺陷描述应根据顺时针方向的钟点数采纳 4位阿拉伯数字表示起止位置，前两位数字应表示缺陷起点位置,后两位数字应表示缺陷终止位置。如当缺陷位于某一点上时，前两位数字应采纳 00 表示，后两位数字表示缺陷点位。5.4 管道缺陷位置的纵向起算点应为起始井管道口,缺陷位置纵向定位误差应小于 0.5m。5.5 检测系统设...
