管道法兰连接工艺流程

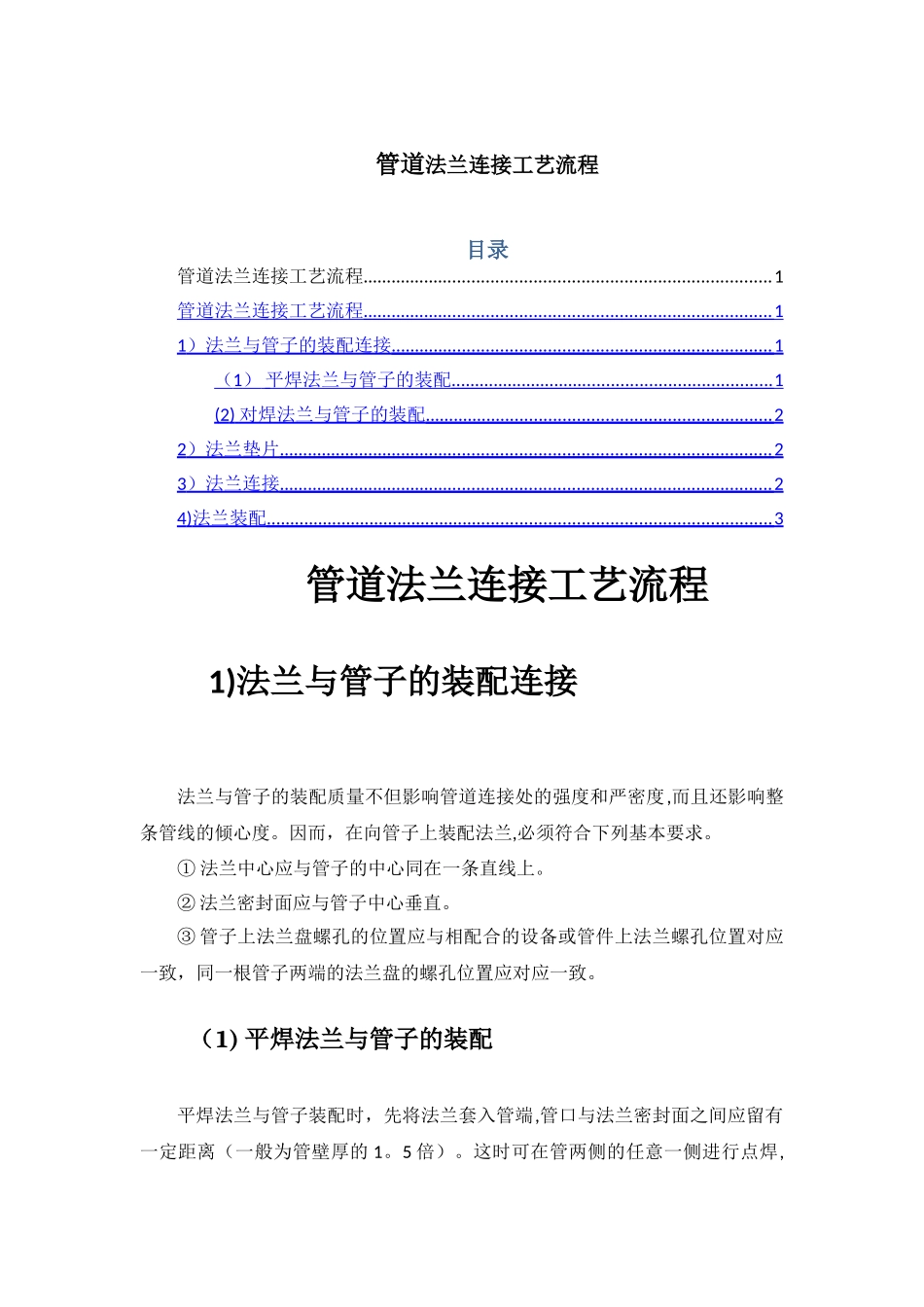

管道法兰连接工艺流程_第1页
1/4

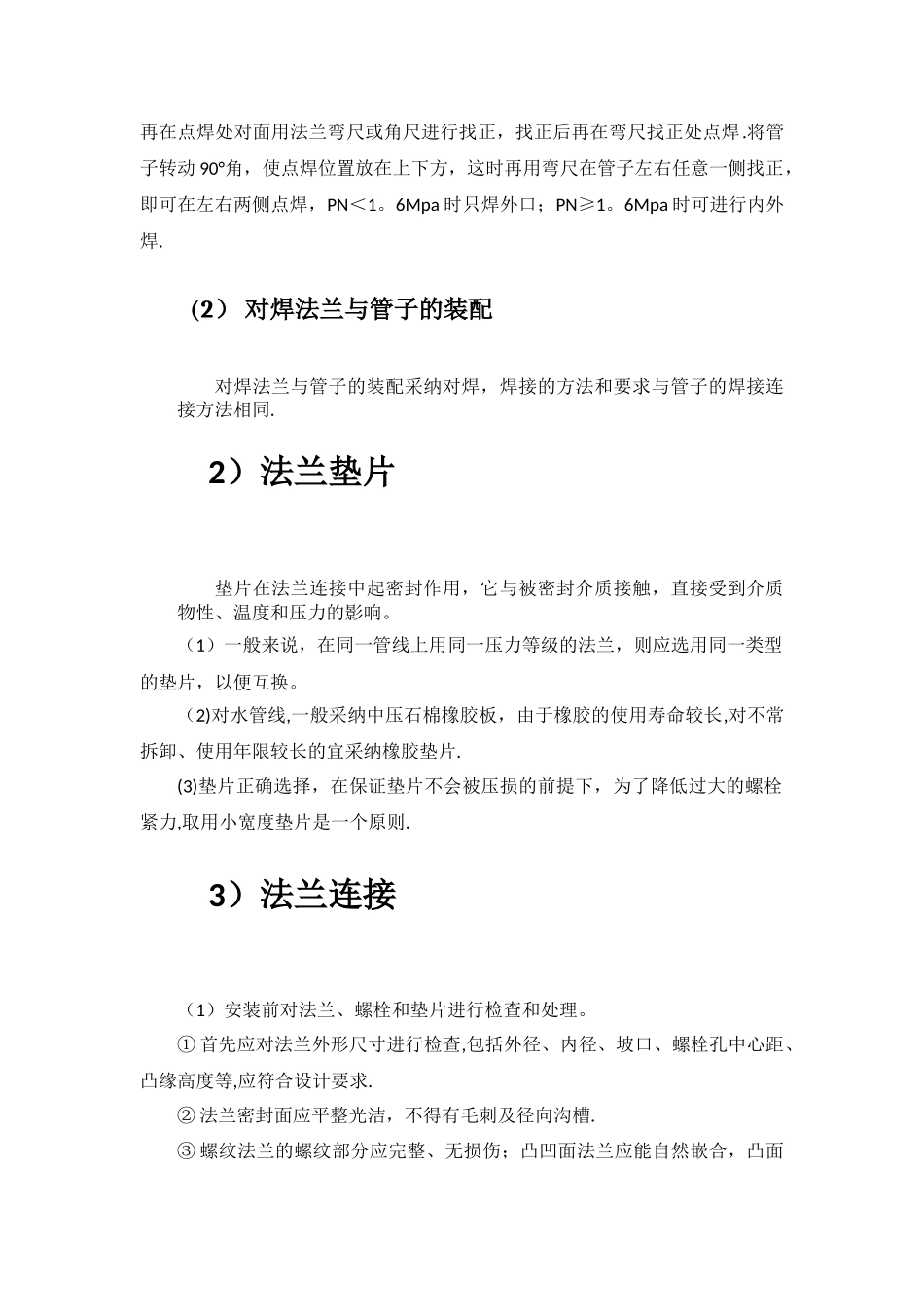

管道法兰连接工艺流程_第2页
2/4

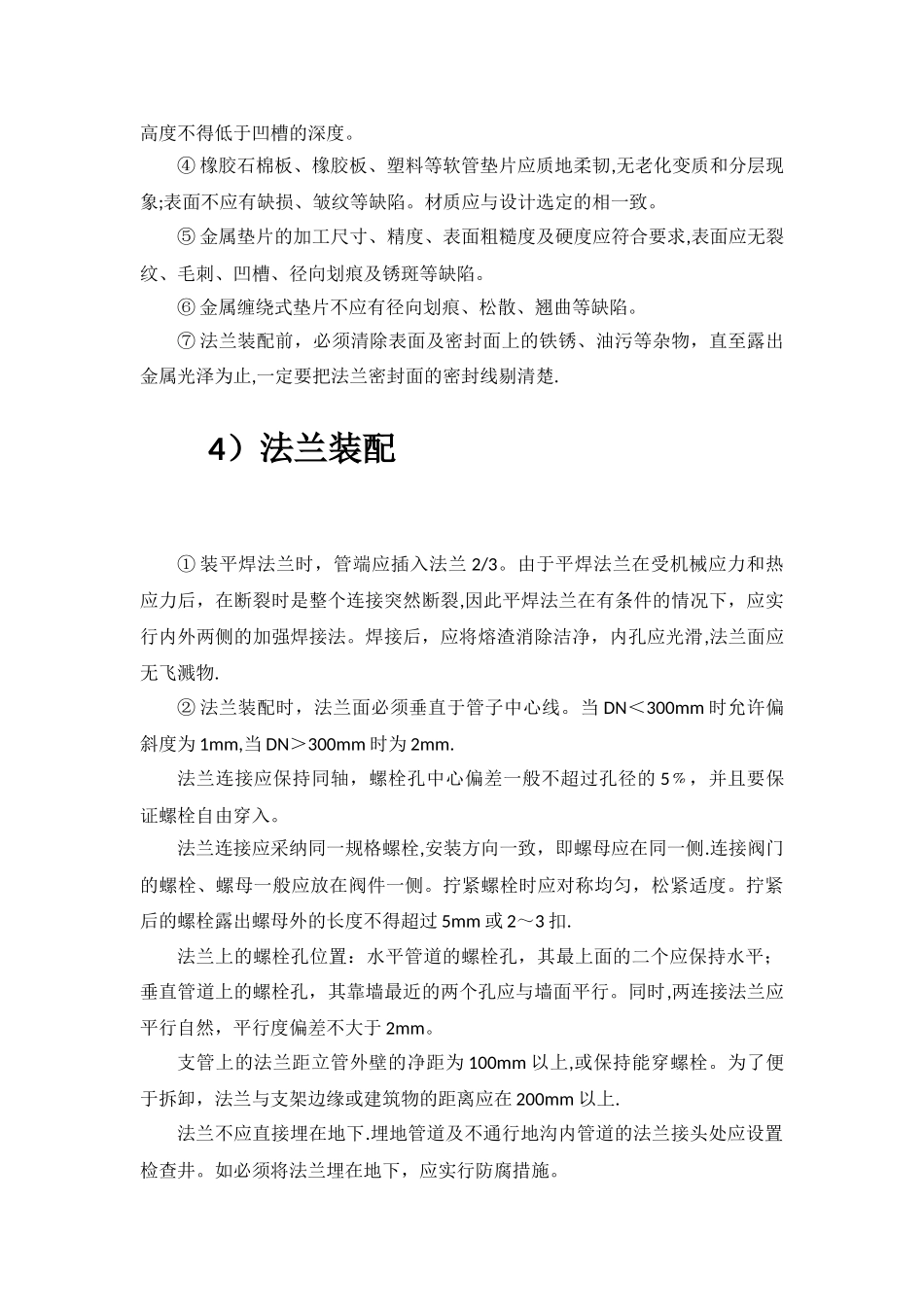

管道法兰连接工艺流程_第3页
3/4
管道法兰连接工艺流程目录管道法兰连接工艺流程......................................................................................1管道法兰连接工艺流程 ...................................................................................... 1 1 )法兰与管子的装配连接 ................................................................................ 1 ( 1 ) 平焊法兰与管子的装配 .................................................................... 1 ( 2 ) 对焊法兰与管子的装配 ......................................................................... 2 2 )法兰垫片 ........................................................................................................ 2 3 )法兰连接 ........................................................................................................ 2 4 ) 法兰装配 ........................................................................................................... 3 管道法兰连接工艺流程1)法兰与管子的装配连接法兰与管子的装配质量不但影响管道连接处的强度和严密度,而且还影响整条管线的倾心度。因而,在向管子上装配法兰,必须符合下列基本要求。① 法兰中心应与管子的中心同在一条直线上。② 法兰密封面应与管子中心垂直。③ 管子上法兰盘螺孔的位置应与相配合的设备或管件上法兰螺孔位置对应一致,同一根管子两端的法兰盘的螺孔位置应对应一致。(1) 平焊法兰与管子的装配平焊法兰与管子装配时,先将法兰套入管端,管口与法兰密封面之间应留有一定距离(一般为管壁厚的 1。5 倍)。这时可在管两侧的任意一侧进行点焊,再在点焊处对面用法兰弯尺或角尺进行找正,找正后再在弯尺找正处点焊.将管子转动 90°角,使点焊位置放在上下方,这时再用弯尺在管子左右任意一侧找正,即可在左右两侧点焊,PN<1。6Mpa 时只焊外口;PN≥1。6Mpa 时可进行内外焊.(2) 对焊法兰与管子的装配对焊法兰与管子的装配采纳对焊,焊接的方法和要求与管子的焊接连接方法相同.2)法兰垫片垫片在法兰连接中起密封作用,它与被密封介质接触,直接受到介质物性、温度和压力的影响。(1)一般来说,在同一管线上用同一压力等级的法兰,则应选用同一类型的垫片,以便互换。(2)对水管线,一般采纳中压石棉橡胶板,...
