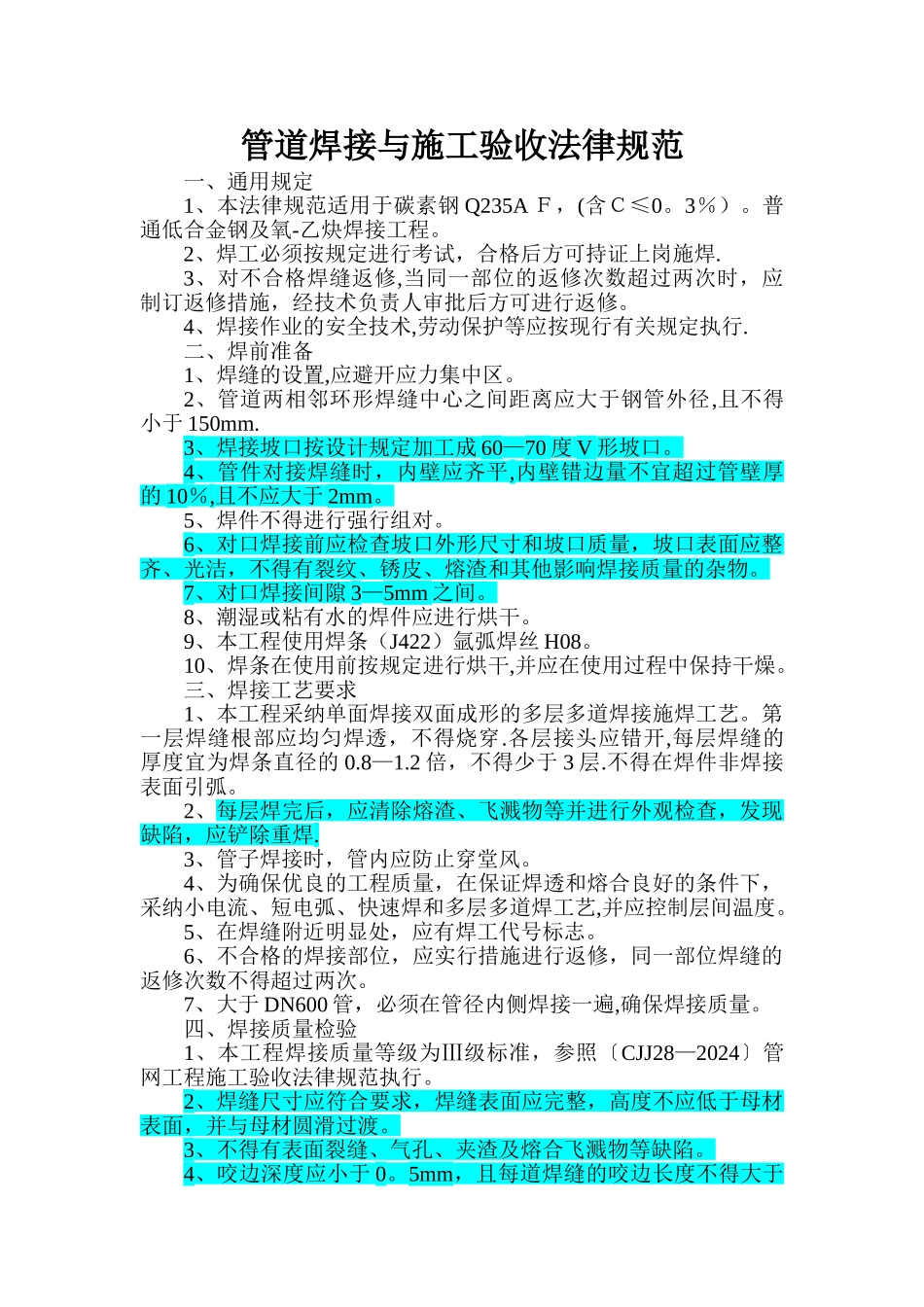

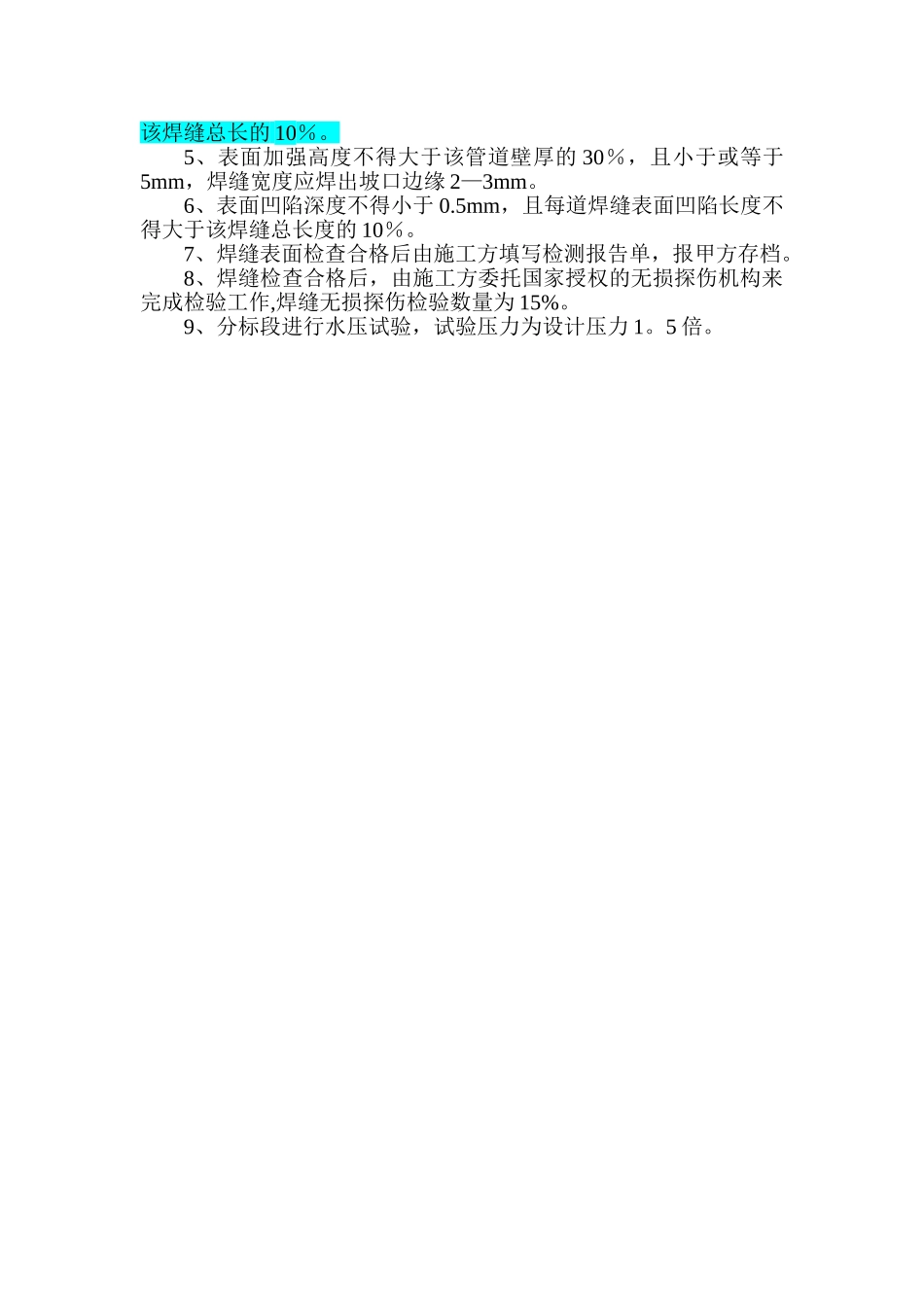

管道焊接与施工验收法律规范一、通用规定1、本法律规范适用于碳素钢 Q235A Ｆ，(含Ｃ≤0。3％）。普通低合金钢及氧-乙炔焊接工程。2、焊工必须按规定进行考试，合格后方可持证上岗施焊.3、对不合格焊缝返修,当同一部位的返修次数超过两次时，应制订返修措施，经技术负责人审批后方可进行返修。4、焊接作业的安全技术,劳动保护等应按现行有关规定执行.二、焊前准备1、焊缝的设置,应避开应力集中区。2、管道两相邻环形焊缝中心之间距离应大于钢管外径,且不得小于 150mm.3、焊接坡口按设计规定加工成 60—70 度 V 形坡口。4、管件对接焊缝时，内壁应齐平,内壁错边量不宜超过管壁厚的 10％,且不应大于 2mm。5、焊件不得进行强行组对。6、对口焊接前应检查坡口外形尺寸和坡口质量，坡口表面应整齐、光洁，不得有裂纹、锈皮、熔渣和其他影响焊接质量的杂物。7、对口焊接间隙 3—5mm 之间。8、潮湿或粘有水的焊件应进行烘干。9、本工程使用焊条（J422）氩弧焊丝 H08。10、焊条在使用前按规定进行烘干,并应在使用过程中保持干燥。三、焊接工艺要求1、本工程采纳单面焊接双面成形的多层多道焊接施焊工艺。第一层焊缝根部应均匀焊透，不得烧穿.各层接头应错开,每层焊缝的 厚度宜为焊条直径的 0.8—1.2 倍，不得少于 3 层.不得在焊件非焊接表面引弧。2、每层焊完后，应清除熔渣、飞溅物等并进行外观检查，发现缺陷，应铲除重焊.3、管子焊接时，管内应防止穿堂风。4、为确保优良的工程质量，在保证焊透和熔合良好的条件下，采纳小电流、短电弧、快速焊和多层多道焊工艺,并应控制层间温度。5、在焊缝附近明显处，应有焊工代号标志。6、不合格的焊接部位，应实行措施进行返修，同一部位焊缝的返修次数不得超过两次。7、大于 DN600 管，必须在管径内侧焊接一遍,确保焊接质量。四、焊接质量检验1、本工程焊接质量等级为Ⅲ级标准，参照〔CJJ28—2024〕管网工程施工验收法律规范执行。2、焊缝尺寸应符合要求，焊缝表面应完整，高度不应低于母材表面，并与母材圆滑过渡。3、不得有表面裂缝、气孔、夹渣及熔合飞溅物等缺陷。4、咬边深度应小于 0。5mm，且每道焊缝的咬边长度不得大于该焊缝总长的 10％。5、表面加强高度不得大于该管道壁厚的 30％，且小于或等于5mm，焊缝宽度应焊出坡口边缘 2—3mm。6、表面凹陷深度不得小于 0.5mm，且每道焊缝表面凹陷长度不得大于该焊缝总长度的 10％。7、焊缝表面检查合格后由施工方填写检测报告单，报甲方...
