管道焊接工艺作业指导书

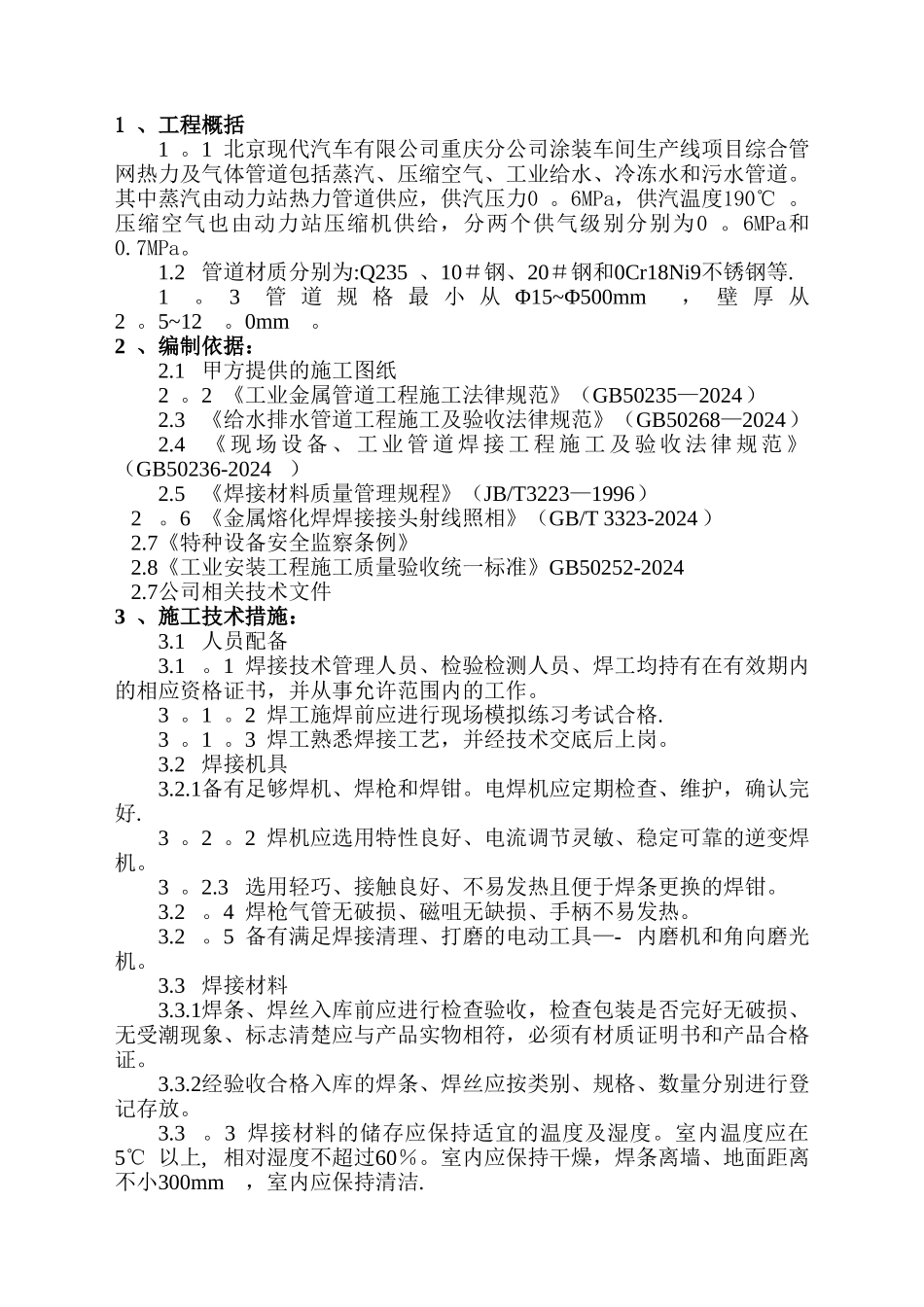

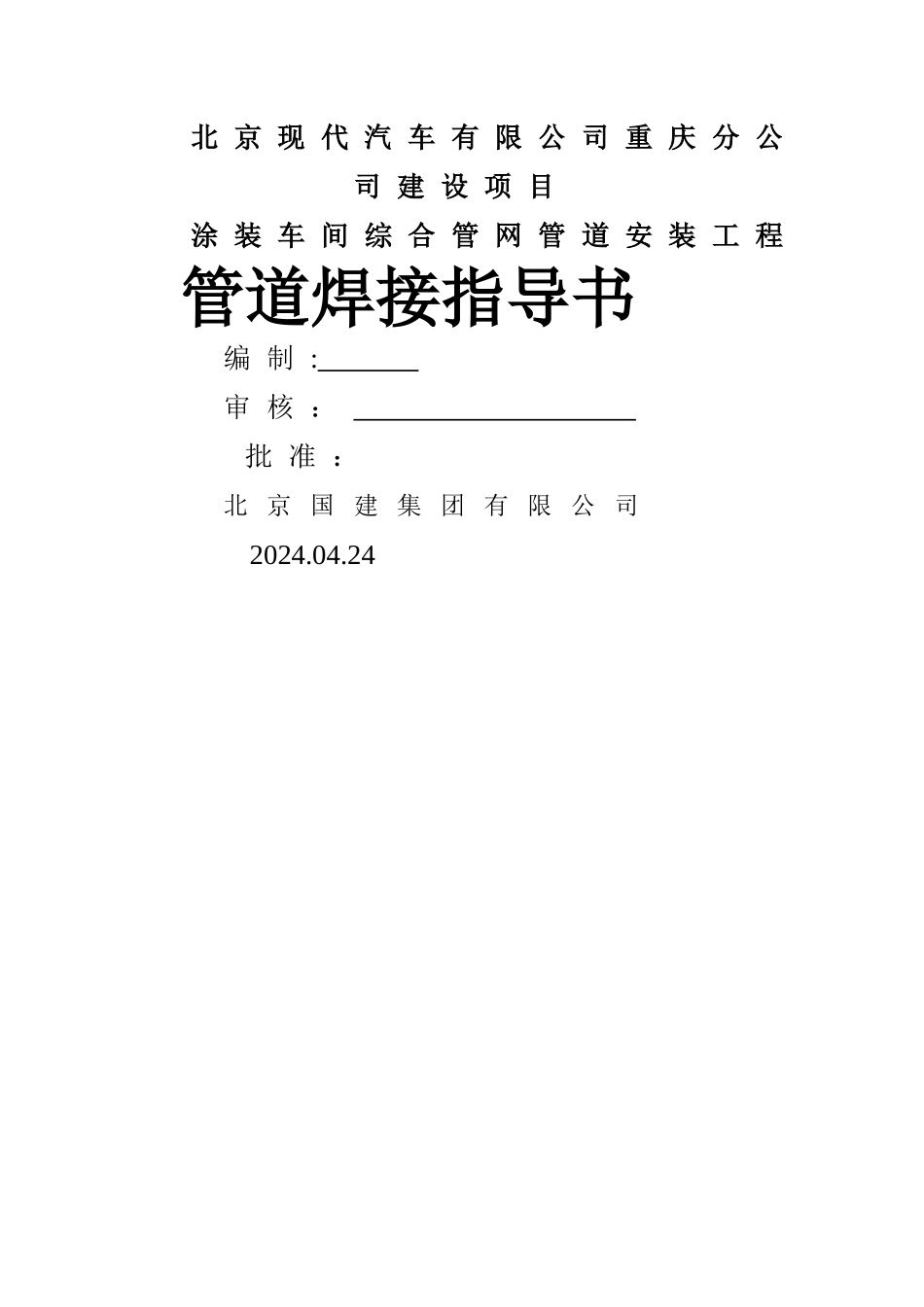

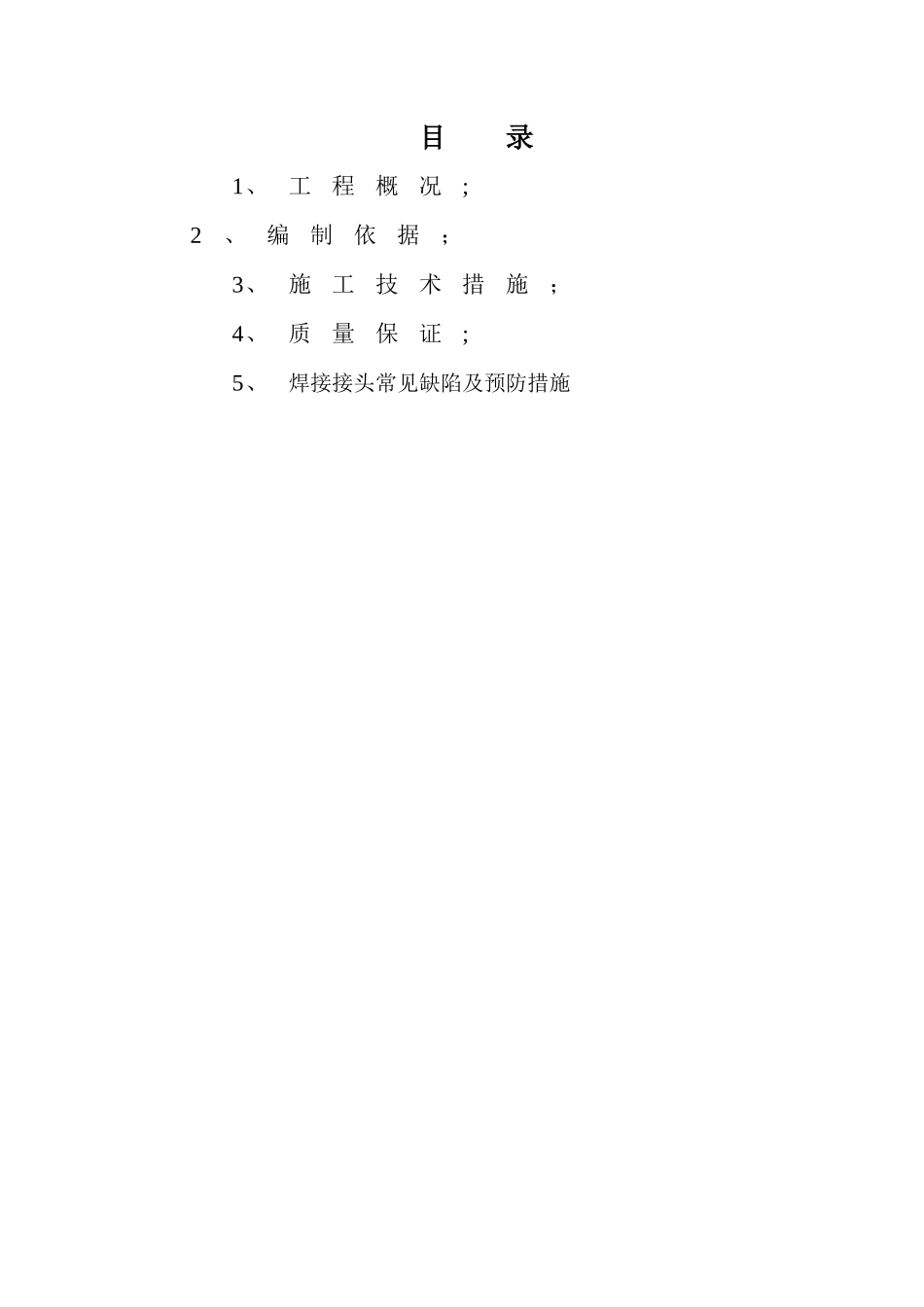

北 京 现 代 汽 车 有 限 公 司 重 庆 分 公司 建 设 项 目涂 装 车 间 综 合 管 网 管 道 安 装 工 程 管道焊接指导书 编 制 : 审 核 ： 批 准 ： 北 京 国 建 集 团 有 限 公 司 2024.04.24目 录 1、工程概况; 2、编制依据； 3、施工技术措施； 4、质量保证; 5、焊接接头常见缺陷及预防措施1 、工程概括1 。1 北京现代汽车有限公司重庆分公司涂装车间生产线项目综合管网热力及气体管道包括蒸汽、压缩空气、工业给水、冷冻水和污水管道。其中蒸汽由动力站热力管道供应，供汽压力0 。6MPa，供汽温度190℃ 。压缩空气也由动力站压缩机供给，分两个供气级别分别为0 。6MPa和0.7MPa。1.2 管道材质分别为:Q235 、10＃钢、20＃钢和0Cr18Ni9不锈钢等.1。 3管 道 规 格 最 小 从 Φ15~Φ500mm， 壁 厚 从2 。5~12。0mm。2 、编制依据：2.1 甲方提供的施工图纸2 。2 《工业金属管道工程施工法律规范》（GB50235—2024）2.3 《给水排水管道工程施工及验收法律规范》（GB50268—2024）2.4《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236-2024 ）2.5 《焊接材料质量管理规程》（JB/T3223—1996） 2 。6 《金属熔化焊焊接接头射线照相》（GB/T 3323-2024 ） 2.7《特种设备安全监察条例》 2.8《工业安装工程施工质量验收统一标准》GB50252-2024 2.7公司相关技术文件3 、施工技术措施：3.1 人员配备3.1 。1 焊接技术管理人员、检验检测人员、焊工均持有在有效期内的相应资格证书，并从事允许范围内的工作。3 。1 。2 焊工施焊前应进行现场模拟练习考试合格.3 。1 。3 焊工熟悉焊接工艺，并经技术交底后上岗。3.2 焊接机具3.2.1备有足够焊机、焊枪和焊钳。电焊机应定期检查、维护，确认完好.3 。2 。2 焊机应选用特性良好、电流调节灵敏、稳定可靠的逆变焊机。3 。2.3 选用轻巧、接触良好、不易发热且便于焊条更换的焊钳。3.2 。4 焊枪气管无破损、磁咀无缺损、手柄不易发热。3.2 。5 备有满足焊接清理、打磨的电动工具—- 内磨机和角向磨光机。3.3 焊接材料3.3.1焊条、焊丝入库前应进行检查验收，检查包装是否完好无破损、无受潮现象、标志清楚应与产品实物相符，必须有材质证明书和产品合格证。3.3.2经验收合格入库的焊条、焊丝应按类别、规格、数量分别进行登记存放。3.3 。3...
