箱变基础施工方案II

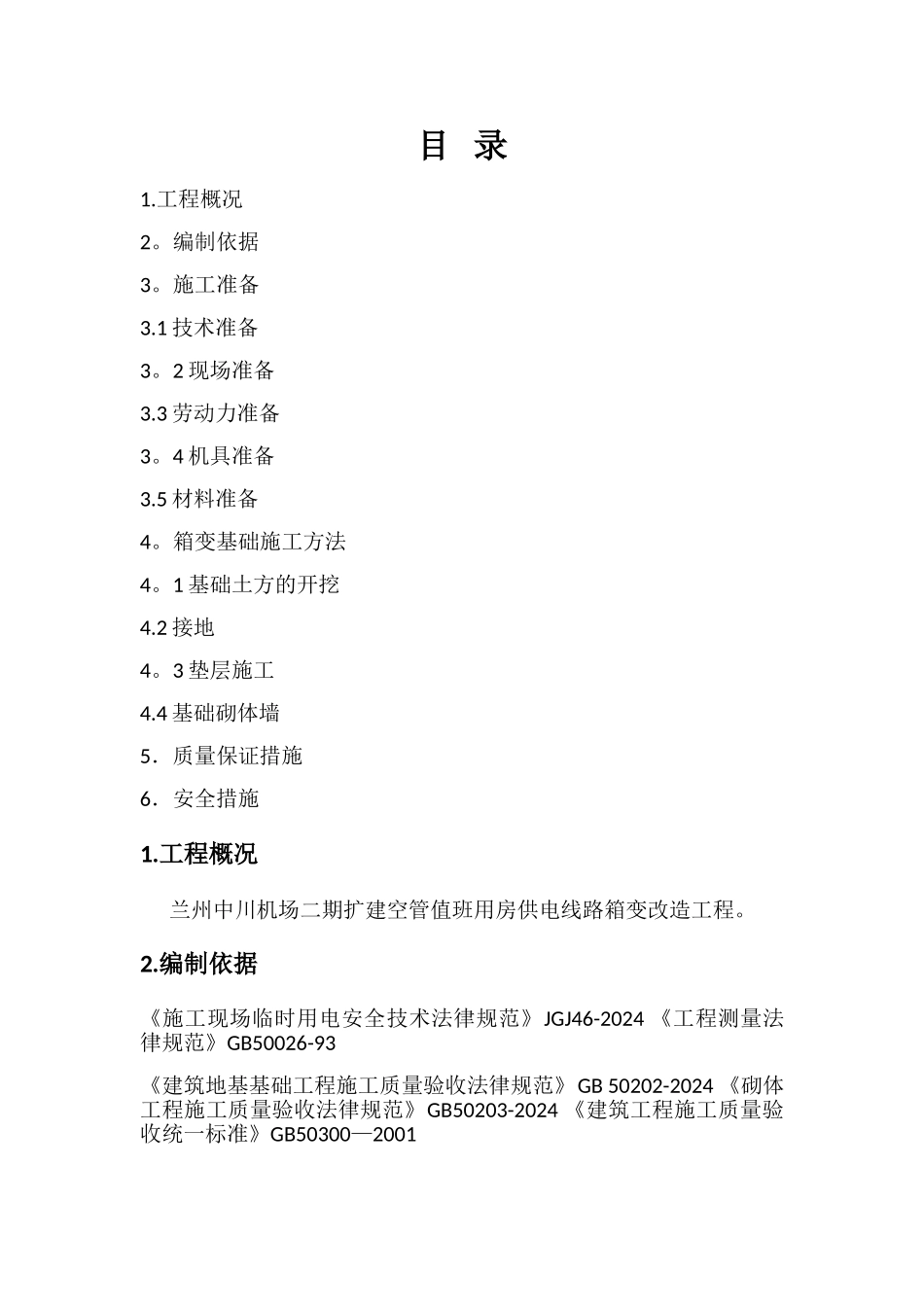

箱变基础施工方案II_第1页
1/4
箱变基础施工方案II_第2页
2/4
箱变基础施工方案II_第3页
3/4
目 录1.工程概况 2。编制依据 3。施工准备 3.1 技术准备 3。2 现场准备 3.3 劳动力准备 3。4 机具准备 3.5 材料准备 4。箱变基础施工方法 4。1 基础土方的开挖 4.2 接地 4。3 垫层施工 4.4 基础砌体墙 5.质量保证措施 6.安全措施 1.工程概况 兰州中川机场二期扩建空管值班用房供电线路箱变改造工程。 2.编制依据 《施工现场临时用电安全技术法律规范》JGJ46-2024 《工程测量法律规范》GB50026-93 《建筑地基基础工程施工质量验收法律规范》GB 50202-2024 《砌体工程施工质量验收法律规范》GB50203-2024 《建筑工程施工质量验收统一标准》GB50300—2001 3.施工准备 3.1 技术准备 施工方对相关负责人做好技术交底、安全交底.根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。 3。2 现场准备 根据技术方案要求组织施工机械的进场、报验、安装,使其在安装施工过程中能满足工程需要.做好场地平整,水驳接口.3.3 劳动力准备 序号工种人数1瓦工42普工1403安装工44电工13.4 机具准备 序号设备名称单位数量备注1Pc200 挖机台12全站仪台13水平仪台14钢卷尺把15自卸车辆13。5 材料准备序号材料名称规格单位使用部位1扁钢40*4m地线预埋板2砖240*155*块维护墙3钢管Ф110、壁厚 2mm根电缆穿管4.箱变施工方法 4.1 基础土方的开挖 对于箱变基坑采纳机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡 1:1。挖掘机开挖深度至持力层,剩余的部分采纳人工清底,直至开挖到预埋扁钢底面,集水槽宽度为 100mm。 4.2 接地 为便于安装设备,扁钢伸出基础顶层 1 米左右。扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理.接地及施工根据建筑安装工程图集 JD1—305,用件包紧固件全部进行热镀锌处理.接地电阻不应大于 4 殴,接地网施工的焊接作业由专业人员焊接操作。 4.3 垫层施工 本工程箱变基础垫层采纳 100 厚 C25 砼垫层,垫层施工时要实行措施保证垫层表面的平整度。 4.4 基础砌体墙 砖基础砌筑前,基础垫层表面应清扫洁净,洒水湿润。先盘墙角,每次盘角高度不应超过五层砖,随盘随靠平、吊直. 砌基础墙应挂线,37 以上墙应双面挂线。基础标高不一致或有局部加深部位,应从最低处往上砌筑,应常常拉线检查,以保持砌体通顺、平直,防止砌成"螺丝"墙。 基础大放脚砌至基础上部时,要拉线检查轴线...
