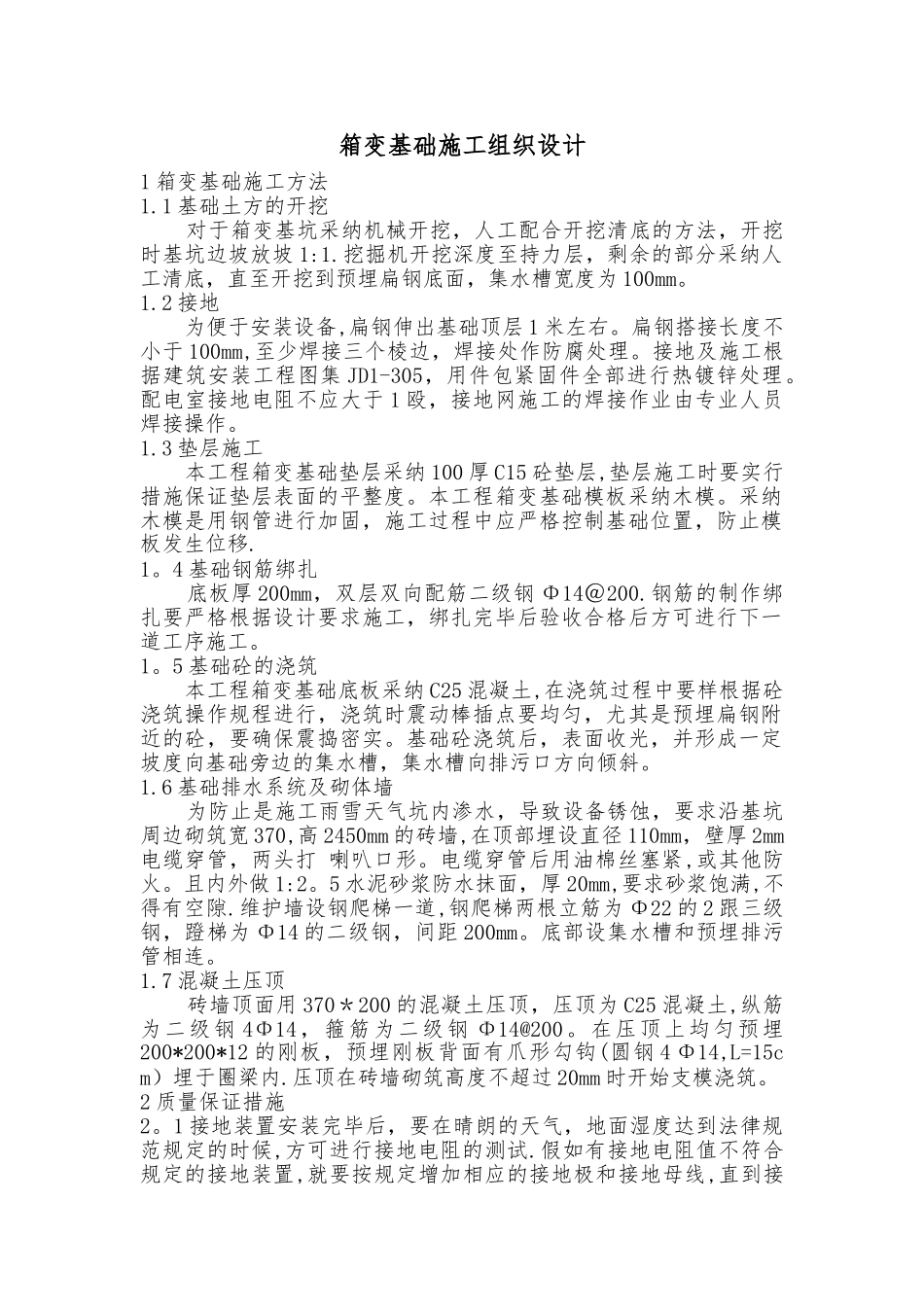

箱变基础施工组织设计1 箱变基础施工方法 1.1 基础土方的开挖 对于箱变基坑采纳机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡 1:1.挖掘机开挖深度至持力层，剩余的部分采纳人工清底，直至开挖到预埋扁钢底面，集水槽宽度为 100mm。 1.2 接地 为便于安装设备,扁钢伸出基础顶层 1 米左右。扁钢搭接长度不小于 100mm,至少焊接三个棱边，焊接处作防腐处理。接地及施工根据建筑安装工程图集 JD1-305，用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于 1 殴，接地网施工的焊接作业由专业人员焊接操作。 1.3 垫层施工 本工程箱变基础垫层采纳 100 厚 C15 砼垫层,垫层施工时要实行措施保证垫层表面的平整度。本工程箱变基础模板采纳木模。采纳木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移. 1。4 基础钢筋绑扎 底板厚 200mm，双层双向配筋二级钢 Φ14＠200.钢筋的制作绑扎要严格根据设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。 1。5 基础砼的浇筑 本工程箱变基础底板采纳 C25 混凝土,在浇筑过程中要样根据砼浇筑操作规程进行，浇筑时震动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保震捣密实。基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。1.6 基础排水系统及砌体墙 为防止是施工雨雪天气坑内渗水，导致设备锈蚀，要求沿基坑周边砌筑宽 370,高 2450mm 的砖墙,在顶部埋设直径 110mm，壁厚 2mm电缆穿管，两头打 喇叭口形。电缆穿管后用油棉丝塞紧,或其他防火。且内外做 1:2。5 水泥砂浆防水抹面，厚 20mm,要求砂浆饱满,不得有空隙.维护墙设钢爬梯一道,钢爬梯两根立筋为 Φ22 的 2 跟三级钢，蹬梯为 Φ14 的二级钢，间距 200mm。底部设集水槽和预埋排污管相连。 1.7 混凝土压顶 砖墙顶面用 370＊200 的混凝土压顶，压顶为 C25 混凝土,纵筋为二级钢 4Φ14，箍筋为二级钢 Φ14@200。在压顶上均匀预埋200*200*12 的刚板，预埋刚板背面有爪形勾钩(圆钢 4 Φ14,L=15cm）埋于圈梁内.压顶在砖墙砌筑高度不超过 20mm 时开始支模浇筑。 2 质量保证措施 2。1 接地装置安装完毕后，要在晴朗的天气，地面湿度达到法律规范规定的时候,方可进行接地电阻的测试.假如有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。 2。2 墙体砌筑高度每...
