粮库高支模施工方案

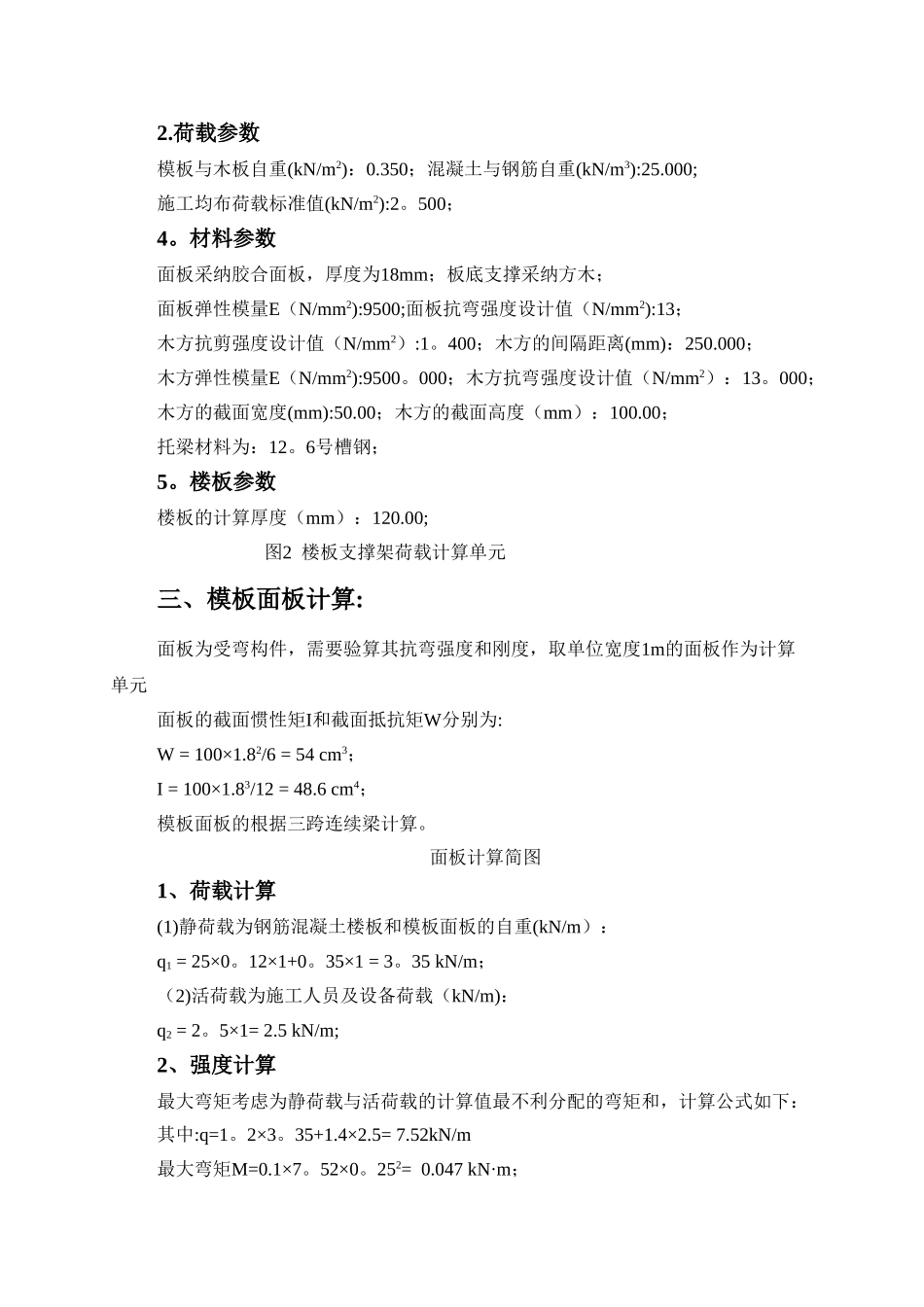

江苏无锡国家粮食储存库仓储东区项目散装平房仓高支模专项施工方案华仁建设集团有限公司2010-3—18散装平房仓高支模专项施工方案一、工程概况江苏无锡国家粮食储备库仓储东区项目工程散装平房仓8#、9#、10#及21＃仓 ;工程建设地点：新区城南路29号；属于砖混结构；地上1层；地下0层；建筑高度：12.4m;标准层层高:9m ；总建筑面积约:14000平方米;总工期：210天。本工程由江苏无锡国家粮食储备库投资建设，国家粮食储备局无锡科学讨论设计院设计，无锡水文工程地质勘察院地质勘察，南通瑞达监理公司监理，华仁建设集团有限公司组织施工;由耿德启担任项目经理，丁伟担任技术负责人。高支撑架的计算依据:《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001)、《混凝土结构设计法律规范》GB50010-2024、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017—2024）等法律规范编制。因本工程梁支架高度大于4米,根据有关文献建议,假如仅按法律规范计算，架体安全性仍不能得到完全保证.为此计算中还参考了《施工技术》2024（3)：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。二、参数信息:1.模板支架参数横向间距或排距(m):1。00;纵距(m):1。00；步距(m）:1.50；立杆上端伸出至模板支撑点长度（m)：0.10；模板支架搭设高度（m）:6。00;采纳的钢管(mm）:Φ48×3.5 ;板底支撑连接方式:方木支撑;立杆承重连接方式：可调托座；2.荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3):25.000;施工均布荷载标准值(kN/m2):2。500；4。材料参数面板采纳胶合面板，厚度为18mm；板底支撑采纳方木；面板弹性模量E（N/mm2):9500;面板抗弯强度设计值（N/mm2):13；木方抗剪强度设计值（N/mm2）:1。400；木方的间隔距离(mm)：250.000；木方弹性模量E（N/mm2):9500。000；木方抗弯强度设计值（N/mm2）：13。000；木方的截面宽度(mm):50.00；木方的截面高度（mm）：100.00；托梁材料为：12。6号槽钢；5。楼板参数楼板的计算厚度（mm）：120.00; 图2 楼板支撑架荷载计算单元三、模板面板计算:面板为受弯构件，需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元 面板的截面惯性矩I和截面抵抗矩W分别为:W = 100×1.82/6 = 54 cm3；I = 100×1.83/12 = 48.6 cm4；模板面板的根据三跨连续梁计算。面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m）：q1 = 25×0。12...
