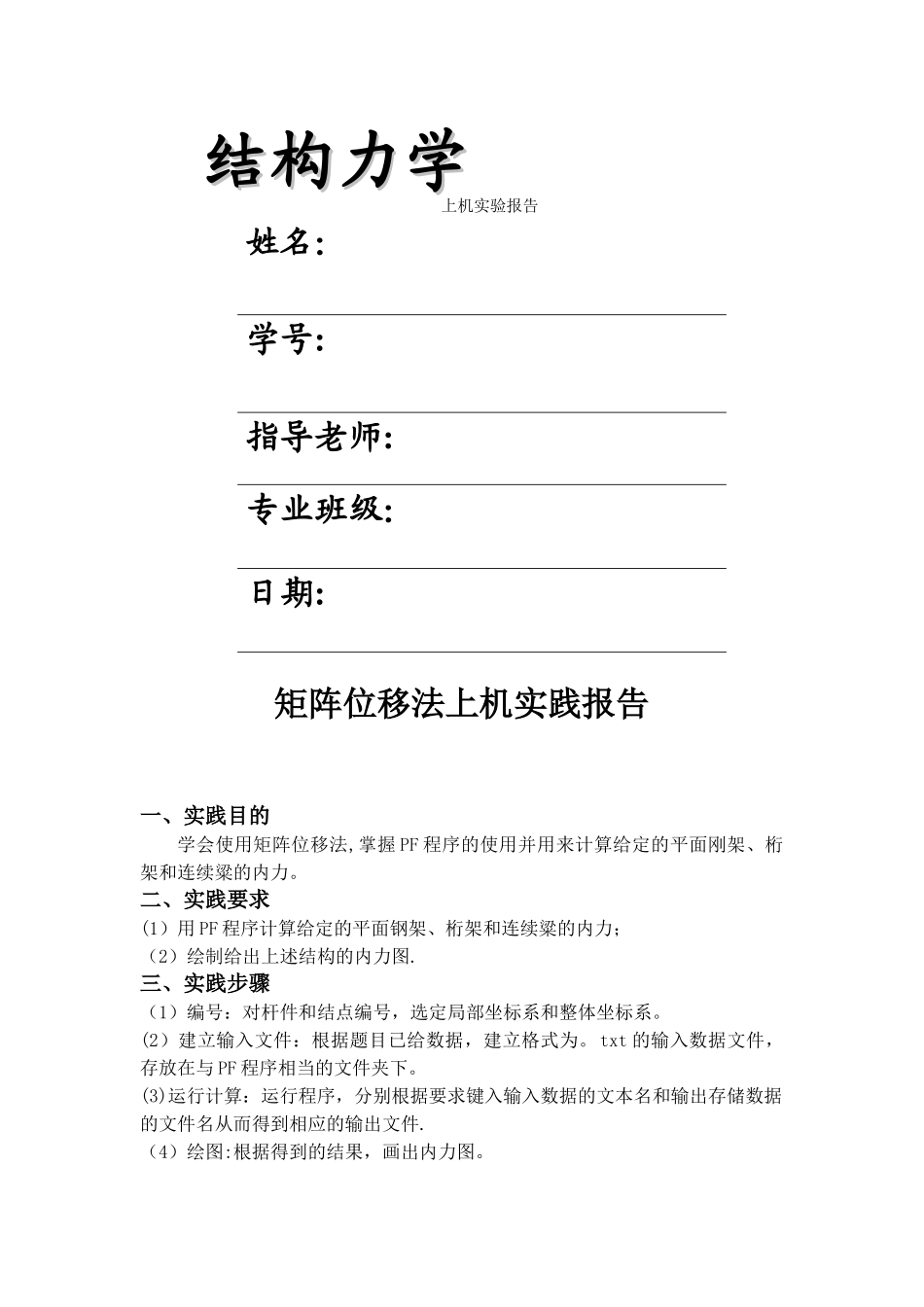

结构力学结构力学上机实验报告姓名： 学号: 指导老师:专业班级：日期:矩阵位移法上机实践报告一、实践目的学会使用矩阵位移法,掌握 PF 程序的使用并用来计算给定的平面刚架、桁架和连续粱的内力。二、实践要求(1）用 PF 程序计算给定的平面钢架、桁架和连续粱的内力；（2）绘制给出上述结构的内力图.三、实践步骤（1）编号：对杆件和结点编号，选定局部坐标系和整体坐标系。(2）建立输入文件：根据题目已给数据，建立格式为。txt 的输入数据文件，存放在与 PF 程序相当的文件夹下。(3)运行计算：运行程序，分别根据要求键入输入数据的文本名和输出存储数据的文件名从而得到相应的输出文件.（4）绘图:根据得到的结果，画出内力图。四、每题的题目及具体解题步骤如下所示:1．作图示刚架的、、图，已知各杆截面均为矩形，柱截面宽 0.4m，高 0.4m, 大跨 梁 截 面 宽 0.35m, 高 0.85m ， 小 跨 梁 截 面 宽 0 。 35m ， 高 0 。 6m ， 各 杆E=3.0×104 MPa。解：（1）编号根据刚架进行编号。注意到作用在杆上的集中力偶由于 PF 程序未直接处理的算法，故在此点增加一个绞结点 11。（2）建立输入文件 timu1。txt，存于 PF 同一文件夹内。具体输入如下：＊＊*＊＊＊*＊＊*＊＊＊**＊*＊＊***＊＊****＊＊**＊*＊＊＊**＊*＊*＊＊**＊＊ ＊＊ EX。1 A Simple Suppoted Frame 2024.06。08 ＊＊ * ＊＊***＊**＊*＊＊＊＊＊＊*****＊*＊*＊**＊＊＊＊*＊*＊***＊＊＊*****＊3E7 16 13 9 11 2 16E—2 213E—52 4 2975E-4 179E-43 4 16E—2 213E-54 6 21E-2 63E—45 6 16E—2 213E—52 7 16E-2 213E—57 8 2975E-4 179E-44 8 16E-2 213E-58 9 21E-2 63E-46 9 16E-2 213E-57 10 16E-2 213E-510 11 2975E-4 179E-411 12 2975E-4 179E-48 12 16E-2 213E—512 13 21E-2 63E-49 13 16E—2 213E—50 00 4.5 7.6 0 7。6 4。5 11。4 011.4 4。50 7.77。6 7。711.4 7.70 10.93.8 10。97.6 10.911.4 10。911 012 013 031 032 033 051 052 053 047 100 0 010 100 0 011 0 0 -1512 0 0 —1571 3 20 4.52 2 —26 3。82 4 -36 7。64 4 -36 3。84 2 —26 2。77 4 -36 7。69 4 —36 3.8(3)运行 PF 程序,得到如下的 timu1out.txt 输出文件：Input Data File Name: timu1.txt Output File Nam...
