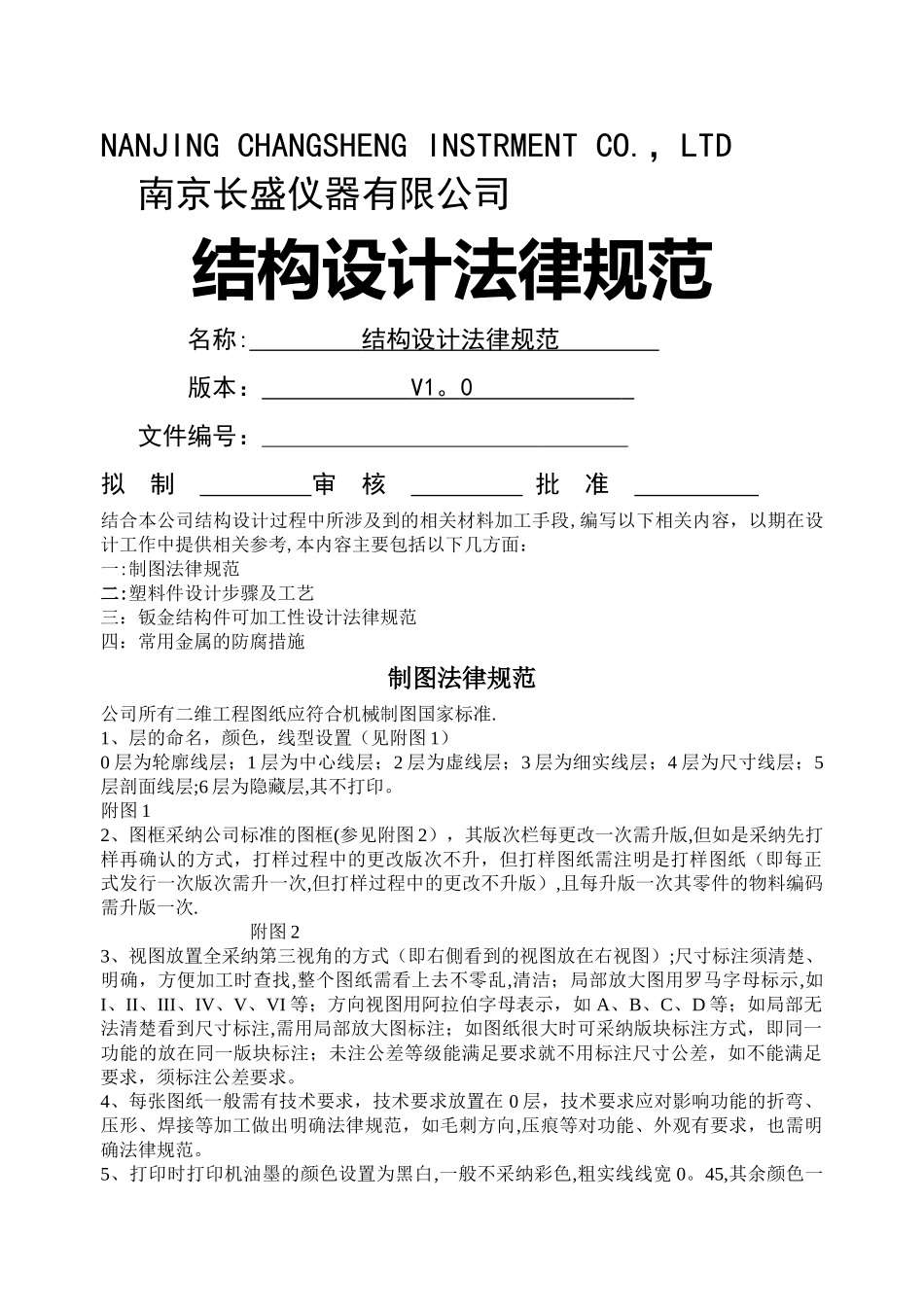

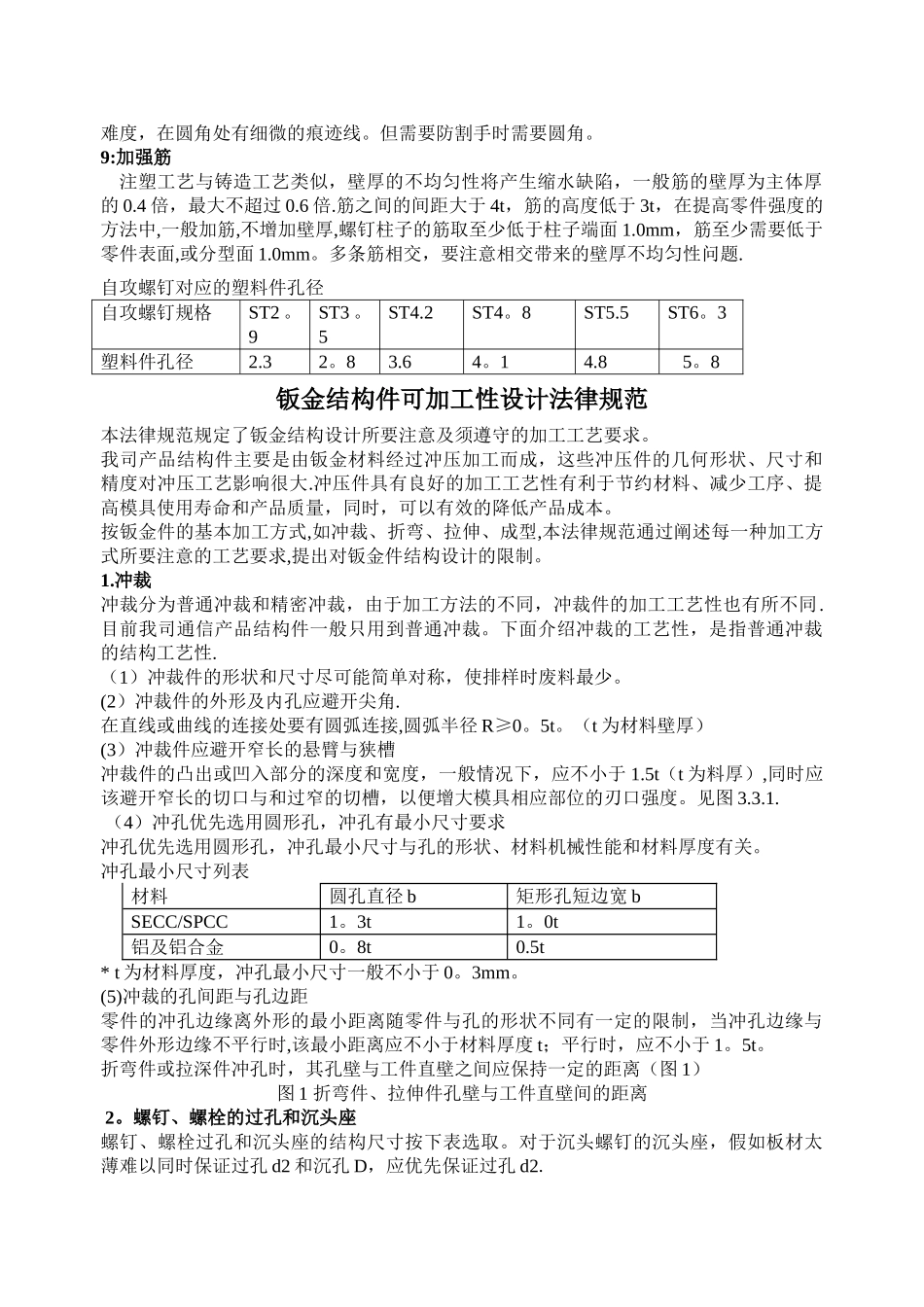

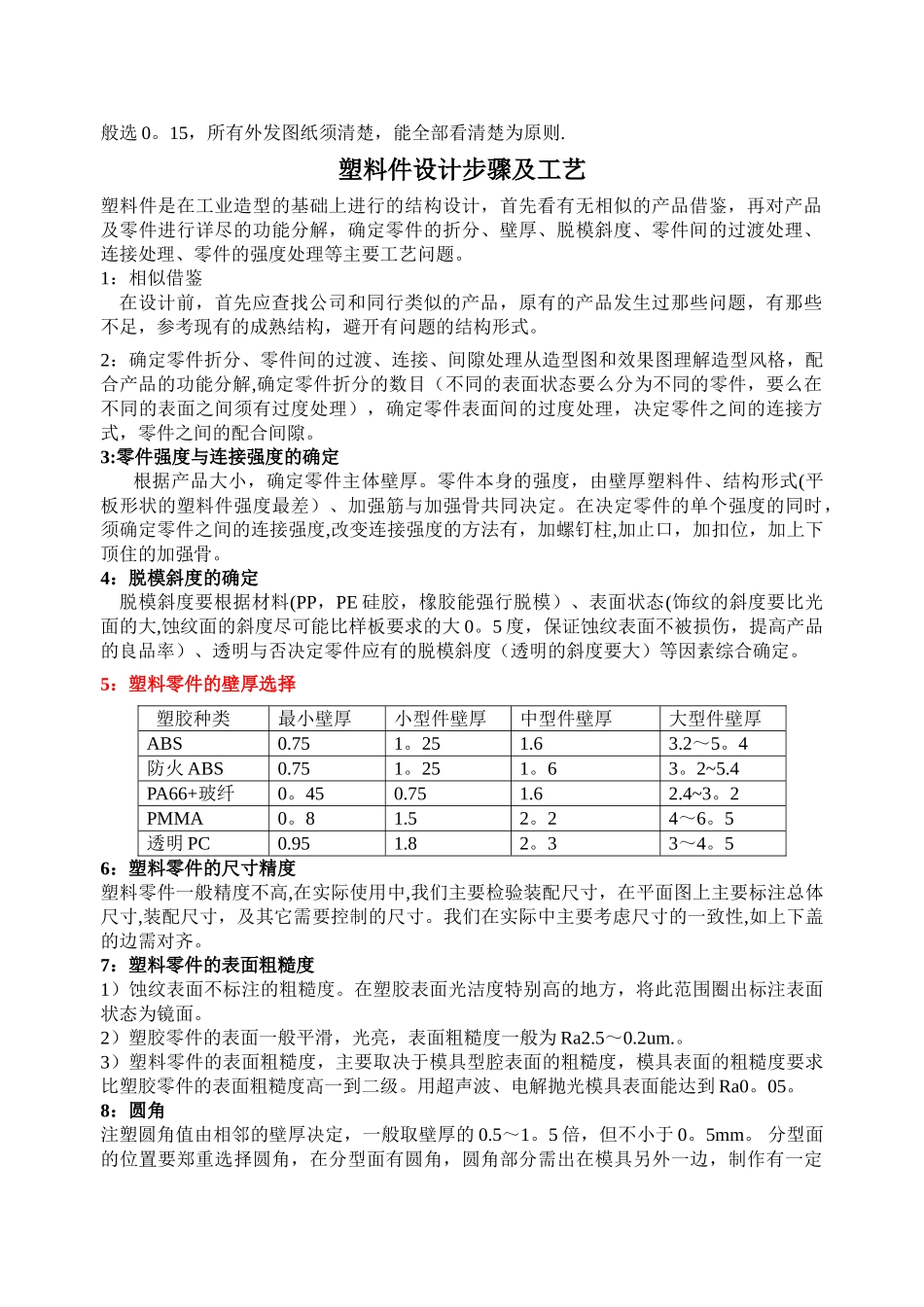

NANJING CHANGSHENG INSTRMENT CO.，LTD 南京长盛仪器有限公司 结构设计法律规范 名称: 结构设计法律规范 版本： V1 。 0 文件编号： 拟 制 审 核 批 准 结合本公司结构设计过程中所涉及到的相关材料加工手段,编写以下相关内容，以期在设计工作中提供相关参考,本内容主要包括以下几方面：一:制图法律规范二:塑料件设计步骤及工艺三：钣金结构件可加工性设计法律规范四：常用金属的防腐措施制图法律规范公司所有二维工程图纸应符合机械制图国家标准.1、层的命名，颜色，线型设置（见附图 1）0 层为轮廓线层；1 层为中心线层；2 层为虚线层；3 层为细实线层；4 层为尺寸线层；5层剖面线层;6 层为隐藏层,其不打印。附图 12、图框采纳公司标准的图框(参见附图 2），其版次栏每更改一次需升版,但如是采纳先打样再确认的方式，打样过程中的更改版次不升，但打样图纸需注明是打样图纸（即每正式发行一次版次需升一次,但打样过程中的更改不升版）,且每升版一次其零件的物料编码需升版一次. 附图 23、视图放置全采纳第三视角的方式（即右側看到的视图放在右视图）;尺寸标注须清楚、明确，方便加工时查找,整个图纸需看上去不零乱,清洁；局部放大图用罗马字母标示,如I、II、III、IV、V、VI 等；方向视图用阿拉伯字母表示，如 A、B、C、D 等；如局部无法清楚看到尺寸标注,需用局部放大图标注；如图纸很大时可采纳版块标注方式，即同一功能的放在同一版块标注；未注公差等级能满足要求就不用标注尺寸公差，如不能满足要求，须标注公差要求。4、每张图纸一般需有技术要求，技术要求放置在 0 层，技术要求应对影响功能的折弯、压形、焊接等加工做出明确法律规范，如毛刺方向,压痕等对功能、外观有要求，也需明确法律规范。5、打印时打印机油墨的颜色设置为黑白,一般不采纳彩色,粗实线线宽 0。45,其余颜色一般选 0。15，所有外发图纸须清楚，能全部看清楚为原则.塑料件设计步骤及工艺塑料件是在工业造型的基础上进行的结构设计，首先看有无相似的产品借鉴，再对产品及零件进行详尽的功能分解，确定零件的折分、壁厚、脱模斜度、零件间的过渡处理、连接处理、零件的强度处理等主要工艺问题。1：相似借鉴在设计前，首先应查找公司和同行类似的产品，原有的产品发生过那些问题，有那些不足，参考现有的成熟结构，避开有问题的结构形式。2：确定零件折分、零件间的过渡、连接、间隙处理从造型图和效果图理解造型风格，配合产品的...
