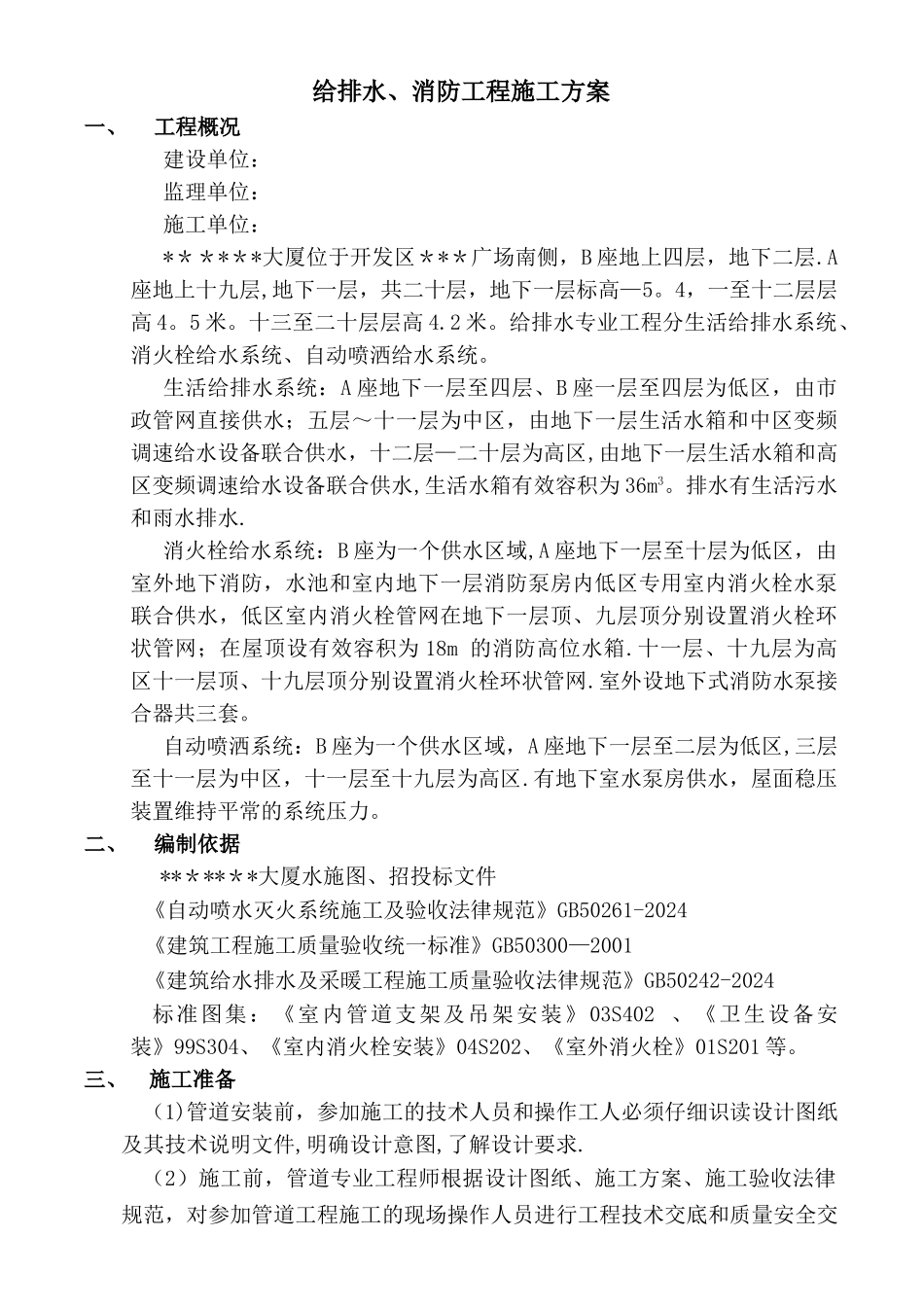

给排水、消防工程施工方案一、工程概况建设单位： 监理单位：施工单位：*＊＊*＊*大厦位于开发区＊*＊广场南侧，B 座地上四层，地下二层.A座地上十九层,地下一层，共二十层，地下一层标高—5。4，一至十二层层高 4。5 米。十三至二十层层高 4.2 米。给排水专业工程分生活给排水系统、消火栓给水系统、自动喷洒给水系统。生活给排水系统：A 座地下一层至四层、B 座一层至四层为低区，由市政管网直接供水；五层～十一层为中区，由地下一层生活水箱和中区变频调速给水设备联合供水，十二层—二十层为高区,由地下一层生活水箱和高区变频调速给水设备联合供水,生活水箱有效容积为 36m3。排水有生活污水和雨水排水.消火栓给水系统：B 座为一个供水区域,A 座地下一层至十层为低区，由室外地下消防，水池和室内地下一层消防泵房内低区专用室内消火栓水泵联合供水，低区室内消火栓管网在地下一层顶、九层顶分别设置消火栓环状管网；在屋顶设有效容积为 18m 的消防高位水箱.十一层、十九层为高区十一层顶、十九层顶分别设置消火栓环状管网.室外设地下式消防水泵接合器共三套。自动喷洒系统：B 座为一个供水区域，A 座地下一层至二层为低区,三层至十一层为中区，十一层至十九层为高区.有地下室水泵房供水，屋面稳压装置维持平常的系统压力。二、编制依据**＊**＊*大厦水施图、招投标文件《自动喷水灭火系统施工及验收法律规范》GB50261-2024《建筑工程施工质量验收统一标准》GB50300—2001《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2024标准图集：《室内管道支架及吊架安装》03S402 、《卫生设备安装》99S304、《室内消火栓安装》04S202、《室外消火栓》01S201 等。三、 施工准备 （1)管道安装前，参加施工的技术人员和操作工人必须仔细识读设计图纸及其技术说明文件,明确设计意图,了解设计要求.（2）施工前，管道专业工程师根据设计图纸、施工方案、施工验收法律规范，对参加管道工程施工的现场操作人员进行工程技术交底和质量安全交底,并办理管道施工技术交底手续.会同土建施工单位、建设单位，按设计图纸、管道施工法律规范验收、预留孔洞、预埋件、有关的沟槽，办理同步工程报验手续,为下一步管道的安装打下良好的基础.(3）对进场材料进行严格检查，必须符合设计要求.（4）材料在使用前按设计要求核对其规格、材质、型号，材料必须由制造厂的合格证明书或质保书,材料在进场前提供样品提交业主、监理审批.（5)材料运输、...
