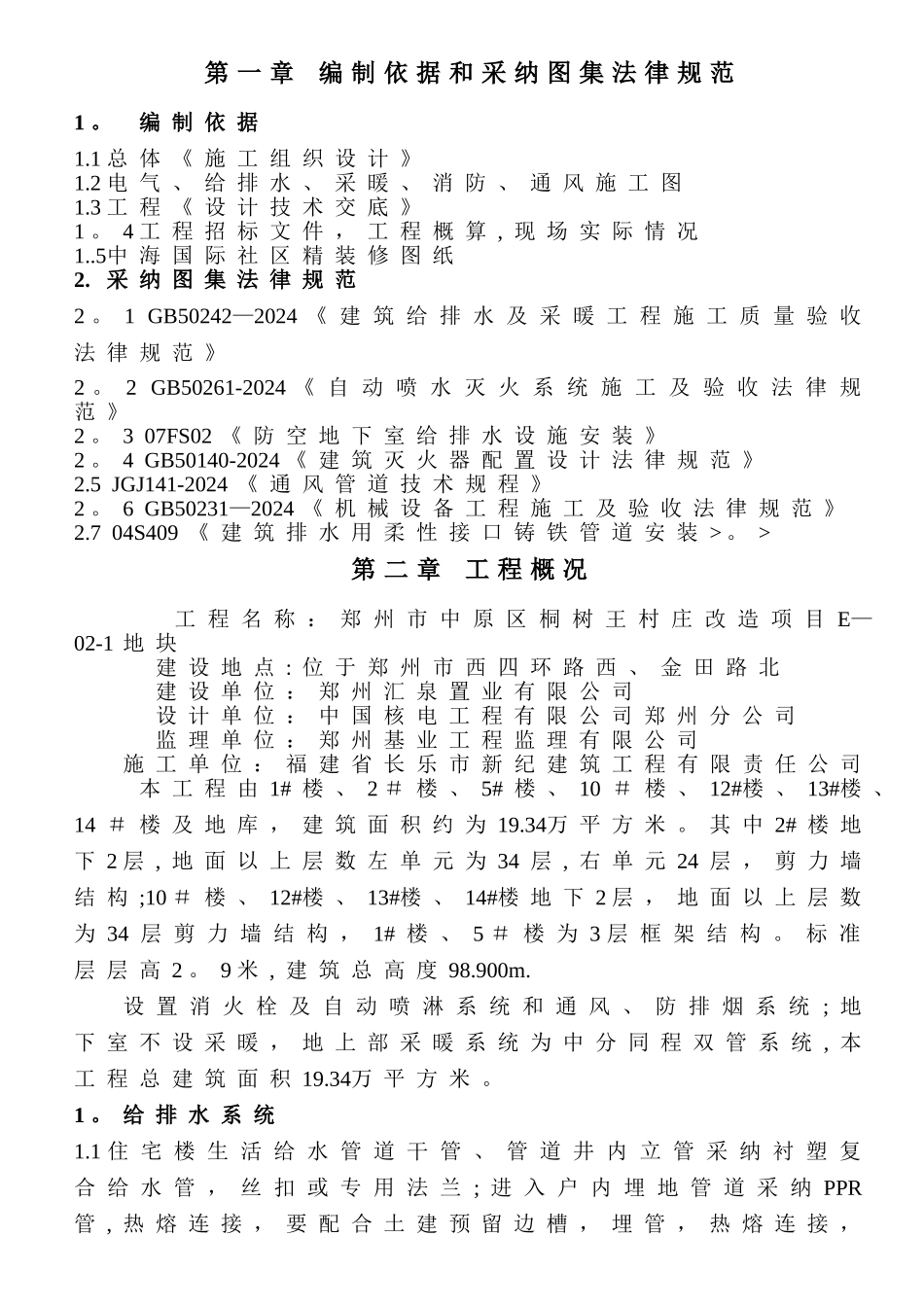

第 一 章 编 制 依 据 和 采 纳 图 集 法 律 规 范1 。 编 制 依 据1.1 总 体 《 施 工 组 织 设 计 》1.2 电 气 、 给 排 水 、 采 暖 、 消 防 、 通 风 施 工 图1.3 工 程 《 设 计 技 术 交 底 》1 。 4 工 程 招 标 文 件 , 工 程 概 算 , 现 场 实 际 情 况1..5中 海 国 际 社 区 精 装 修 图 纸2. 采 纳 图 集 法 律 规 范2 。 1 GB50242—2024 《 建 筑 给 排 水 及 采 暖 工 程 施 工 质 量 验 收法 律 规 范 》2 。 2 GB50261-2024 《 自 动 喷 水 灭 火 系 统 施 工 及 验 收 法 律 规范 》2 。 3 07FS02 《 防 空 地 下 室 给 排 水 设 施 安 装 》2 。 4 GB50140-2024 《 建 筑 灭 火 器 配 置 设 计 法 律 规 范 》2.5 JGJ141-2024 《 通 风 管 道 技 术 规 程 》2 。 6 GB50231—2024 《 机 械 设 备 工 程 施 工 及 验 收 法 律 规 范 》2.7 04S409 《 建 筑 排 水 用 柔 性 接 口 铸 铁 管 道 安 装 > 。 >第 二 章 工 程 概 况 工 程 名 称 : 郑 州 市 中 原 区 桐 树 王 村 庄 改 造 项 目 E—02-1 地 块 建 设 地 点 : 位 于 郑 州 市 西 四 环 路 西 、 金 田 路 北 建 设 单 位 : 郑 州 汇 泉 置 业 有 限 公 司 设 计 单 位 : 中 国 核 电 工 程 有 限 公 司 郑 州 分 公 司 监 理 单 位 : 郑 州 基 业 工 程 监 理 有 限 公 司 施 工 单 位 : 福 建 省 长 乐 市 新 纪 建 筑 工 程 有 限 责 任 公 司 本 工 程 由 1# 楼 、 2 # 楼 、 5# 楼 、 10 # 楼 、 12#楼 、 13#楼 、14 # 楼 及 地 库 , 建 筑 面 积 约 为 19.34万 平 方 米 。 其 中 2# 楼 地下 2 层 , 地 面 以 上 层 数 左 单 元 为 34 层 , 右 单 元 24 层 , 剪 力 墙结 构 ;10 # 楼 、 12#楼 、 13#楼 、 14#楼 地 下 2 层 , 地 面 以 上 层 数为 34 层 剪 力 墙 结 构 , 1# 楼 、 5 # 楼 为 3 层 框 架 结 构 。 标 准层 层 高 2 。 9 ...
