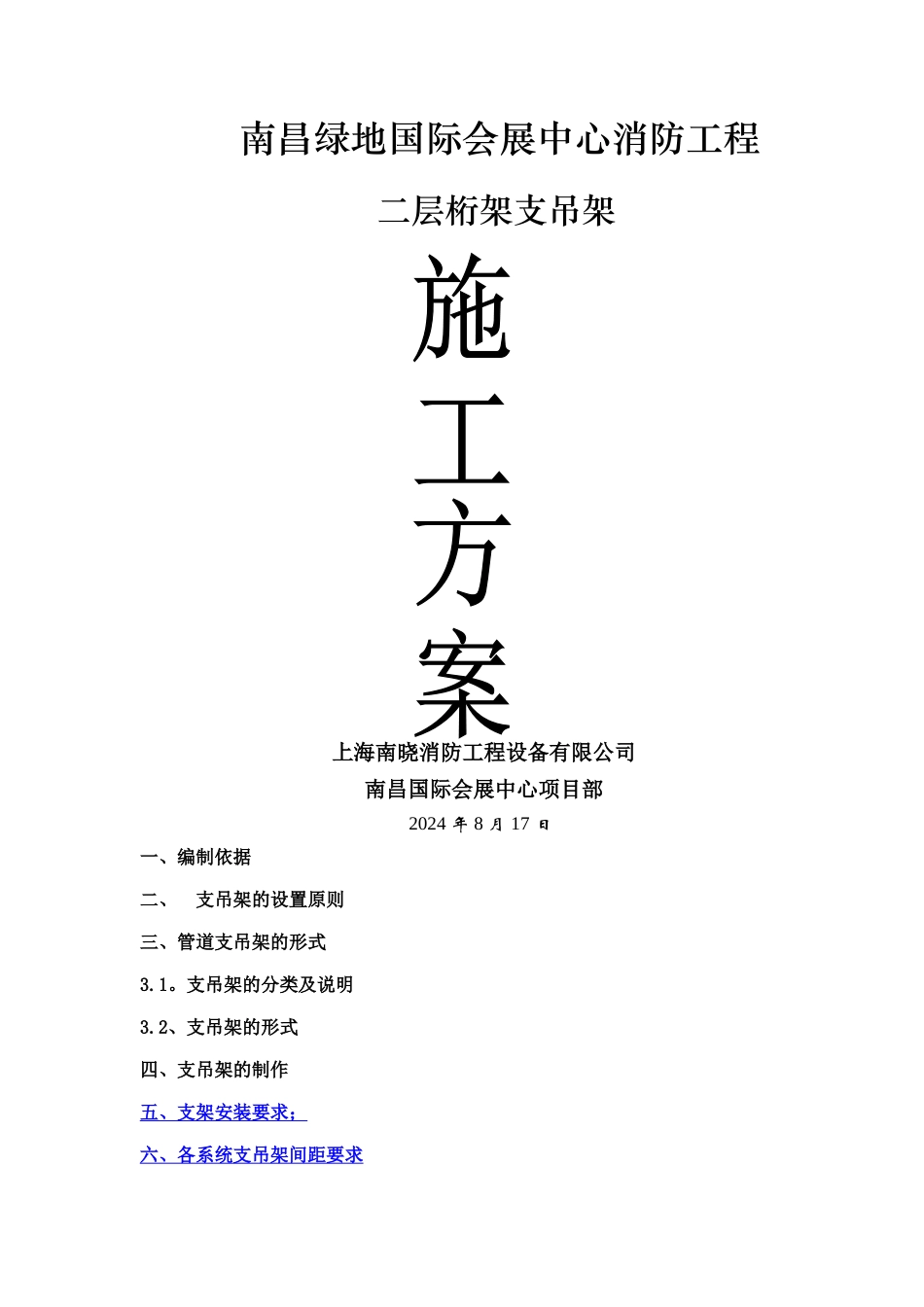

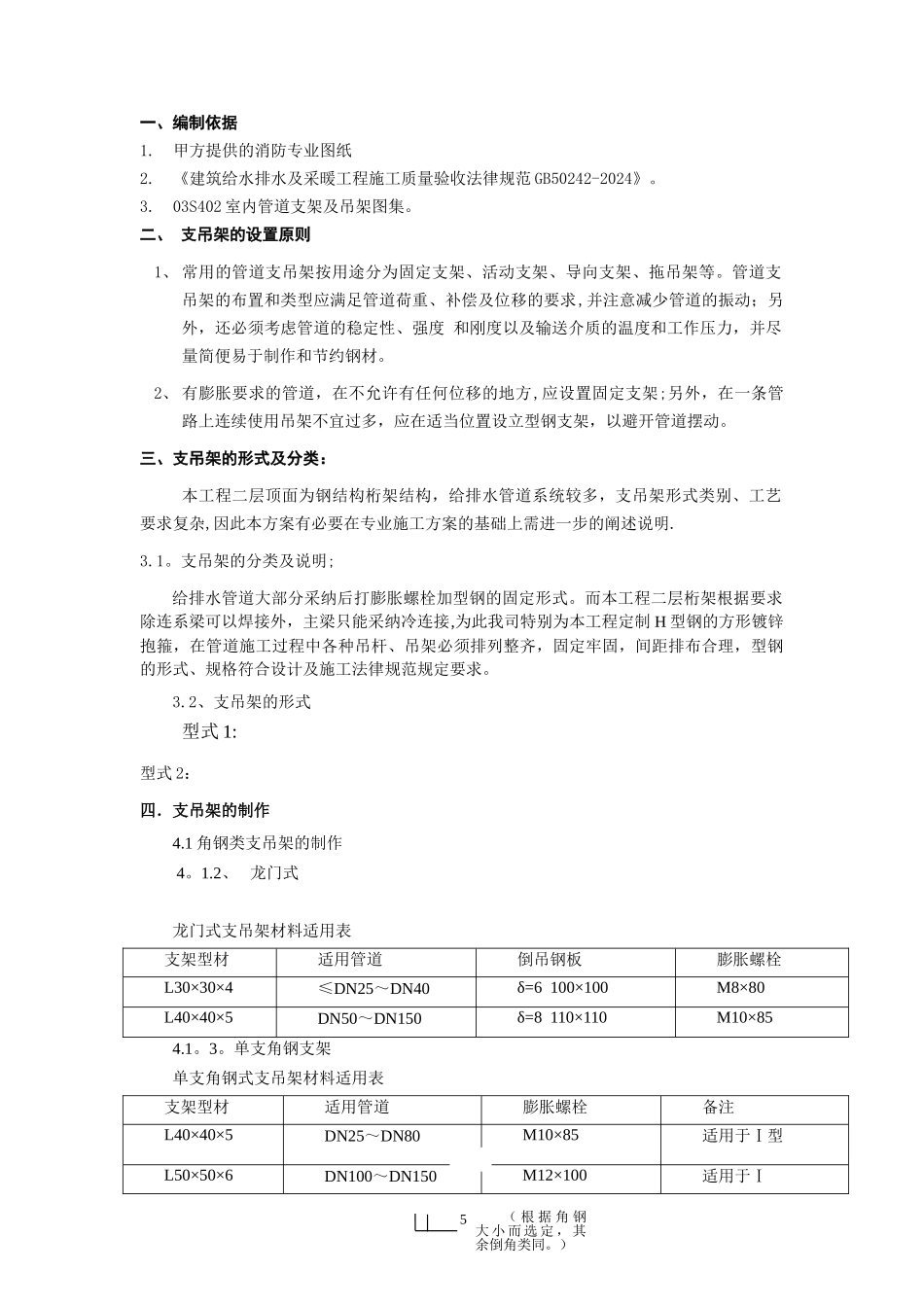

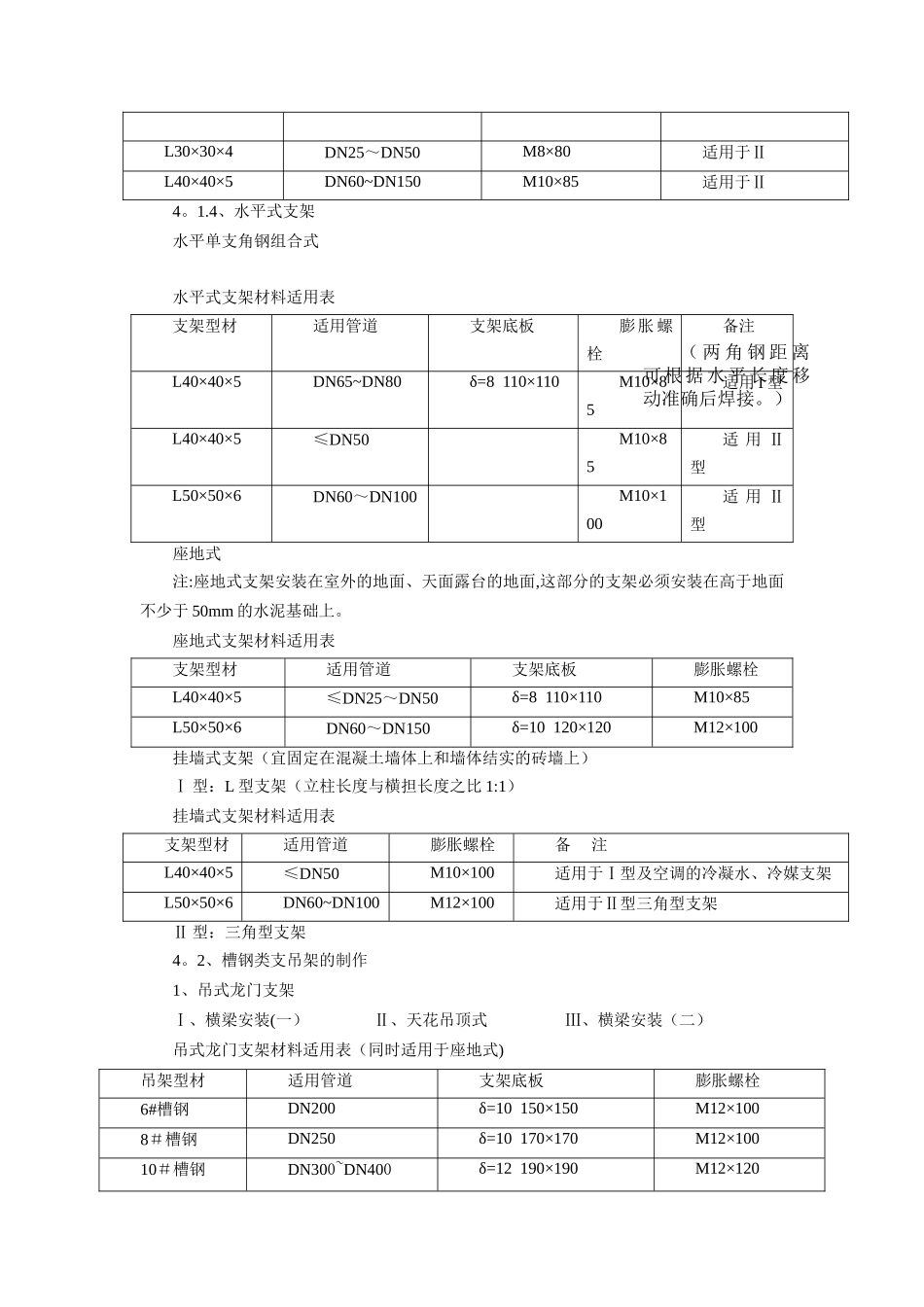

南昌绿地国际会展中心消防工程二层桁架支吊架上海南晓消防工程设备有限公司南昌国际会展中心项目部2024 年 8 月 17 日一、编制依据二、 支吊架的设置原则三、管道支吊架的形式3.1。支吊架的分类及说明3.2、支吊架的形式四、支吊架的制作五、支架安装要求；六、各系统支吊架间距要求一、编制依据1.甲方提供的消防专业图纸2.《建筑给水排水及采暖工程施工质量验收法律规范 GB50242-2024》。3.03S402 室内管道支架及吊架图集。二、 支吊架的设置原则1、 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求,并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度 和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节约钢材。2、 有膨胀要求的管道，在不允许有任何位移的地方,应设置固定支架;另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避开管道摆动。三、支吊架的形式及分类：本工程二层顶面为钢结构桁架结构，给排水管道系统较多，支吊架形式类别、工艺要求复杂,因此本方案有必要在专业施工方案的基础上需进一步的阐述说明.3.1。支吊架的分类及说明;给排水管道大部分采纳后打膨胀螺栓加型钢的固定形式。而本工程二层桁架根据要求除连系梁可以焊接外，主梁只能采纳冷连接,为此我司特别为本工程定制 H 型钢的方形镀锌抱箍，在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，型钢的形式、规格符合设计及施工法律规范规定要求。3.2、支吊架的形式 型式 1:型式 2：四．支吊架的制作4.1 角钢类支吊架的制作 4。1.2、 龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25～DN40δ=6 100×100M8×80L40×40×5DN50～DN150δ=8 110×110M10×854.1。3。单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L40×40×5DN25～DN80M10×85适用于Ⅰ型L50×50×6DN100～DN150M12×100适用于Ⅰ305～10（ 根 据 角 钢大 小 而 选 定 ， 其余倒角类同。）L30×30×4DN25～DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ4。1.4、水平式支架水平单支角钢组合式水平式支架材料适用表支架型材适用管道支架底板膨 胀 螺栓备注L40×40×5DN65~DN80δ=8 110×110M10×85适用 I 型L40×40×5≤DN50M10×85适 用 Ⅱ型L50×50×6DN60～DN1...
