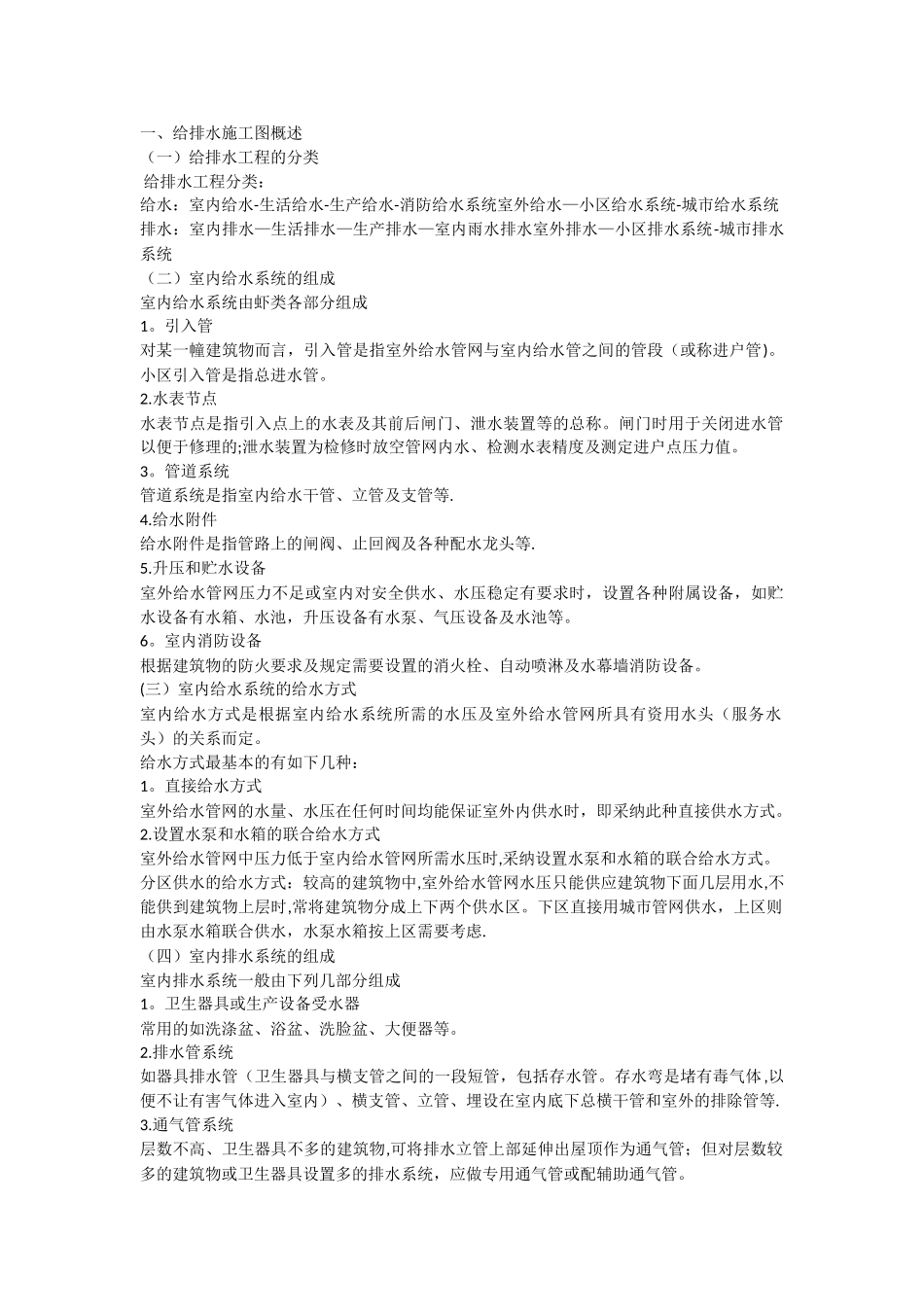

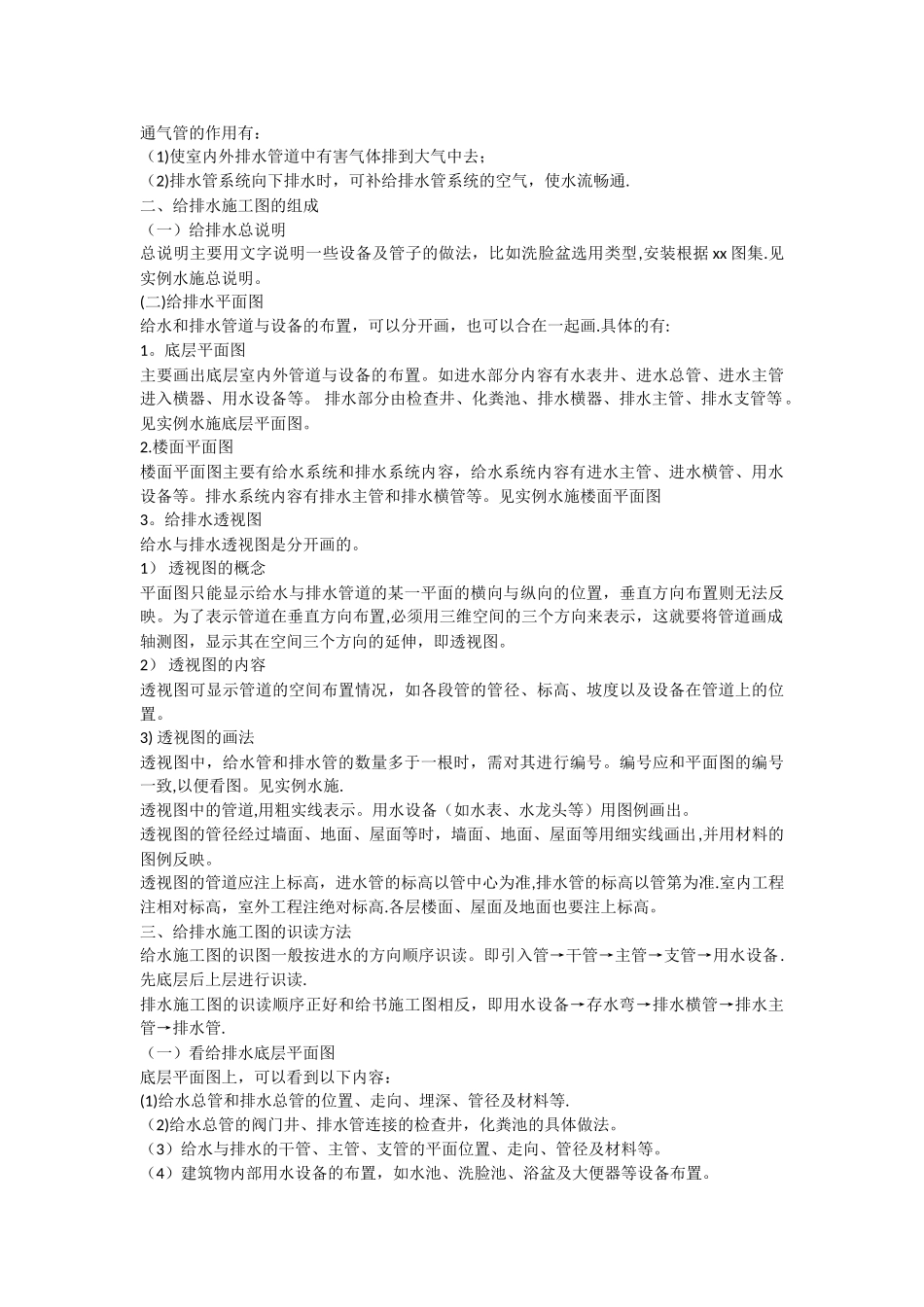

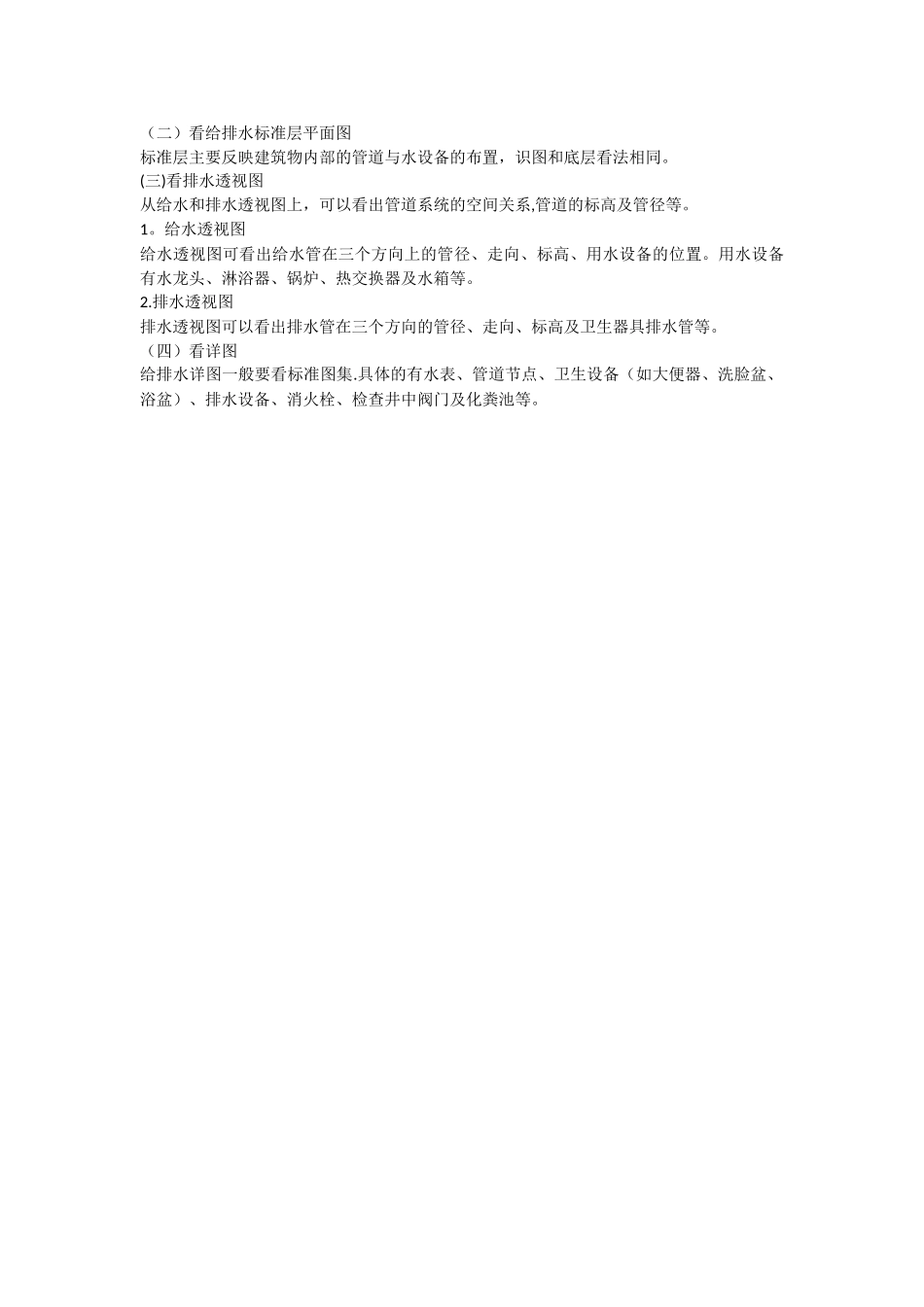

一、给排水施工图概述（一）给排水工程的分类 给排水工程分类：给水：室内给水-生活给水-生产给水-消防给水系统室外给水—小区给水系统-城市给水系统排水：室内排水—生活排水—生产排水—室内雨水排水室外排水—小区排水系统-城市排水系统（二）室内给水系统的组成室内给水系统由虾类各部分组成1。引入管对某一幢建筑物而言，引入管是指室外给水管网与室内给水管之间的管段（或称进户管)。小区引入管是指总进水管。2.水表节点水表节点是指引入点上的水表及其前后闸门、泄水装置等的总称。闸门时用于关闭进水管以便于修理的;泄水装置为检修时放空管网内水、检测水表精度及测定进户点压力值。3。管道系统管道系统是指室内给水干管、立管及支管等.4.给水附件给水附件是指管路上的闸阀、止回阀及各种配水龙头等.5.升压和贮水设备室外给水管网压力不足或室内对安全供水、水压稳定有要求时，设置各种附属设备，如贮水设备有水箱、水池，升压设备有水泵、气压设备及水池等。6。室内消防设备根据建筑物的防火要求及规定需要设置的消火栓、自动喷淋及水幕墙消防设备。(三）室内给水系统的给水方式室内给水方式是根据室内给水系统所需的水压及室外给水管网所具有资用水头（服务水头）的关系而定。给水方式最基本的有如下几种：1。直接给水方式 室外给水管网的水量、水压在任何时间均能保证室外内供水时，即采纳此种直接供水方式。2.设置水泵和水箱的联合给水方式室外给水管网中压力低于室内给水管网所需水压时,采纳设置水泵和水箱的联合给水方式。分区供水的给水方式：较高的建筑物中,室外给水管网水压只能供应建筑物下面几层用水,不能供到建筑物上层时,常将建筑物分成上下两个供水区。下区直接用城市管网供水，上区则由水泵水箱联合供水，水泵水箱按上区需要考虑.（四）室内排水系统的组成室内排水系统一般由下列几部分组成1。卫生器具或生产设备受水器 常用的如洗涤盆、浴盆、洗脸盆、大便器等。2.排水管系统如器具排水管（卫生器具与横支管之间的一段短管，包括存水管。存水弯是堵有毒气体 ,以便不让有害气体进入室内）、横支管、立管、埋设在室内底下总横干管和室外的排除管等.3.通气管系统层数不高、卫生器具不多的建筑物,可将排水立管上部延伸出屋顶作为通气管；但对层数较多的建筑物或卫生器具设置多的排水系统，应做专用通气管或配辅助通气管。通气管的作用有：（1)使室内外排水管道中有害气体排到大气中去；（2)排水管系统向下排水时，可补给排...
