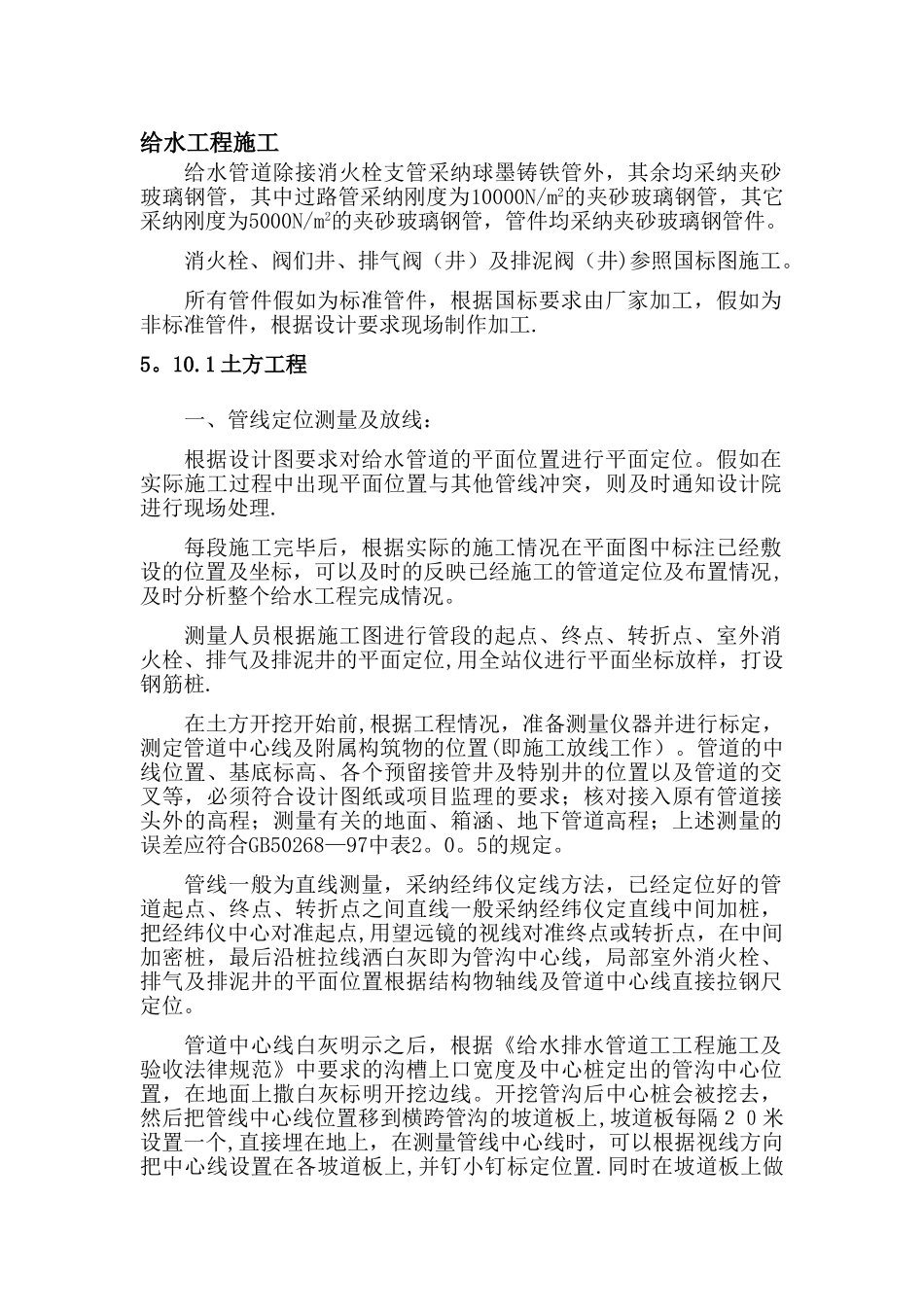

给水工程施工给水管道除接消火栓支管采纳球墨铸铁管外，其余均采纳夹砂玻璃钢管，其中过路管采纳刚度为10000N/m2的夹砂玻璃钢管，其它采纳刚度为5000N/m2的夹砂玻璃钢管，管件均采纳夹砂玻璃钢管件。消火栓、阀们井、排气阀（井）及排泥阀（井)参照国标图施工。所有管件假如为标准管件，根据国标要求由厂家加工，假如为非标准管件，根据设计要求现场制作加工.5。10.1 土方工程一、管线定位测量及放线：根据设计图要求对给水管道的平面位置进行平面定位。假如在实际施工过程中出现平面位置与其他管线冲突，则及时通知设计院进行现场处理.每段施工完毕后，根据实际的施工情况在平面图中标注已经敷设的位置及坐标，可以及时的反映已经施工的管道定位及布置情况,及时分析整个给水工程完成情况。测量人员根据施工图进行管段的起点、终点、转折点、室外消火栓、排气及排泥井的平面定位,用全站仪进行平面坐标放样，打设钢筋桩.在土方开挖开始前,根据工程情况，准备测量仪器并进行标定，测定管道中心线及附属构筑物的位置(即施工放线工作）。管道的中线位置、基底标高、各个预留接管井及特别井的位置以及管道的交叉等，必须符合设计图纸或项目监理的要求；核对接入原有管道接头外的高程；测量有关的地面、箱涵、地下管道高程；上述测量的误差应符合GB50268—97中表2。0。5的规定。管线一般为直线测量，采纳经纬仪定线方法，已经定位好的管道起点、终点、转折点之间直线一般采纳经纬仪定直线中间加桩，把经纬仪中心对准起点,用望远镜的视线对准终点或转折点，在中间加密桩，最后沿桩拉线洒白灰即为管沟中心线，局部室外消火栓、排气及排泥井的平面位置根据结构物轴线及管道中心线直接拉钢尺定位。管道中心线白灰明示之后，根据《给水排水管道工工程施工及验收法律规范》中要求的沟槽上口宽度及中心桩定出的管沟中心位置，在地面上撒白灰标明开挖边线。开挖管沟后中心桩会被挖去，然后把管线中心线位置移到横跨管沟的坡道板上,坡道板每隔２０米设置一个,直接埋在地上，在测量管线中心线时，可以根据视线方向把中心线设置在各坡道板上,并钉小钉标定位置.同时在坡道板上做高程标志,用水准仪测出各坡道板顶的高程,根据板顶高程和管底设计高程之差来控制开挖深度，将该计算值用红油漆标示于坡道板上,以控制管沟开挖的深度和坡度,坡道板要求在妥善保护，这种方法有用于人工开挖管沟的情况，机械开挖直接边挖测量人员边下沟立尺实测沟底高程来控制挖深和坡度。二、...
