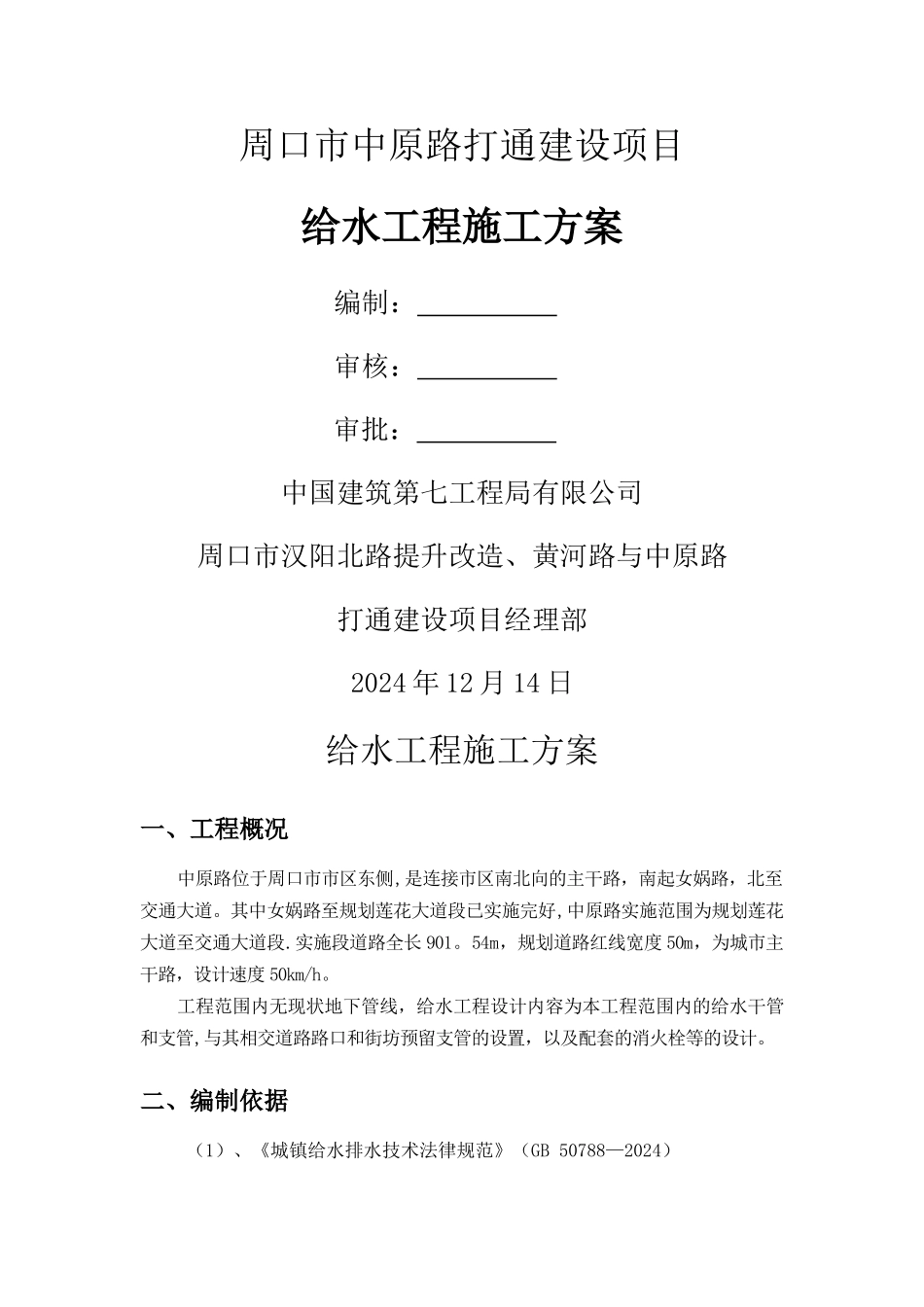

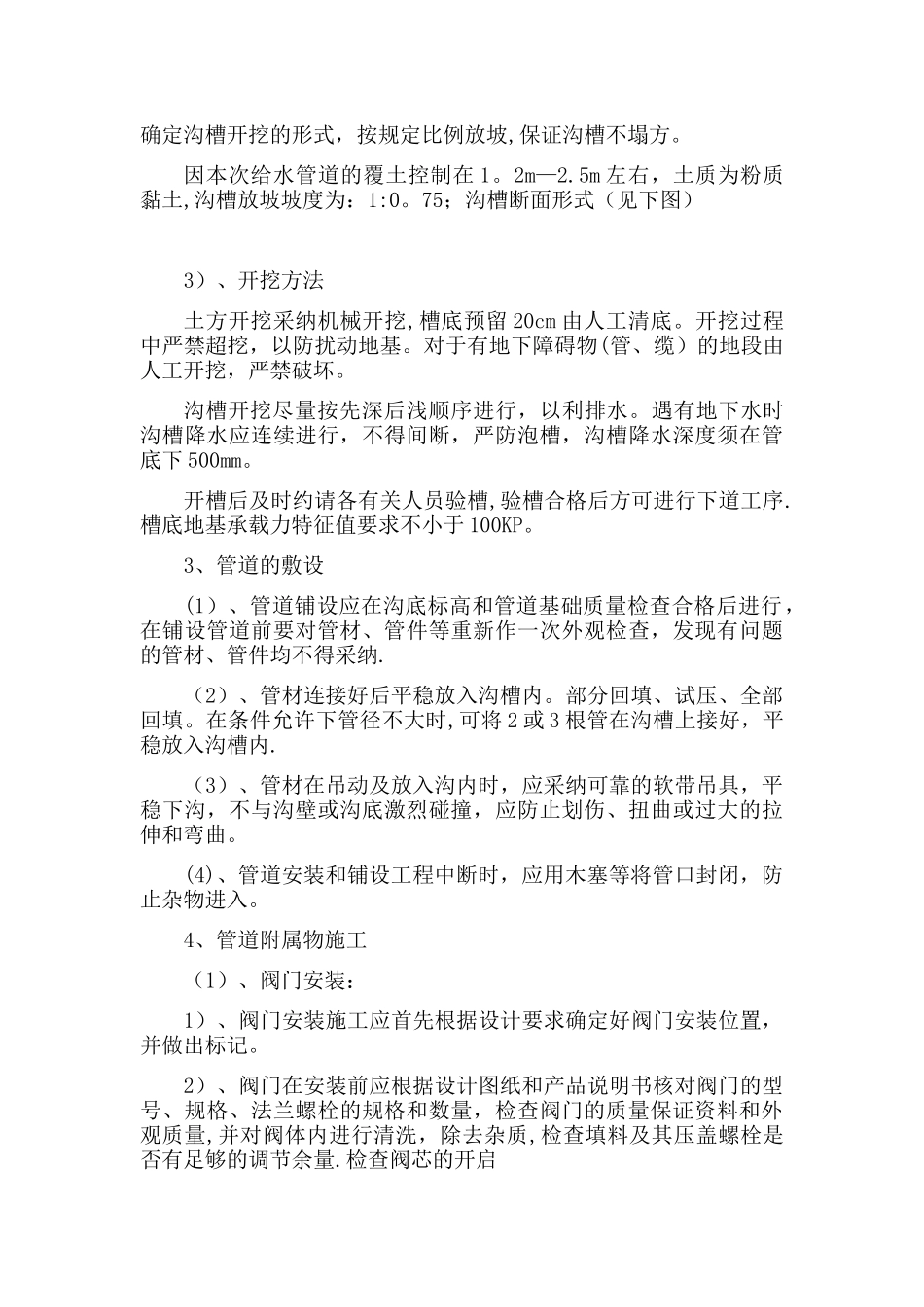

周口市中原路打通建设项目给水工程施工方案 编制： 审核： 审批： 中国建筑第七工程局有限公司周口市汉阳北路提升改造、黄河路与中原路打通建设项目经理部2024 年 12 月 14 日给水工程施工方案一、工程概况中原路位于周口市市区东侧,是连接市区南北向的主干路，南起女娲路，北至交通大道。其中女娲路至规划莲花大道段已实施完好,中原路实施范围为规划莲花大道至交通大道段.实施段道路全长 901。54m，规划道路红线宽度 50m，为城市主干路，设计速度 50km/h。工程范围内无现状地下管线，给水工程设计内容为本工程范围内的给水干管和支管,与其相交道路路口和街坊预留支管的设置，以及配套的消火栓等的设计。二、编制依据 （1）、《城镇给水排水技术法律规范》（GB 50788—2024） （2）、《市政给水管道工程及附属设施》（07MS101） （3)、《给水排水管道工程施工及验收法律规范》（GB 50268—2024） （4）、《中原路给水排水施工图设计》 （5）、周口市汉阳北路提升改造、黄河路与中原路打通建设项目施工组织 设计 三、 给水工程队人员设置施工队长：1 人，技术员：1 人，测量员 1 人，电焊工：5 人,气焊工：2 人，其他技术工：4 人，辅助工：10 人四、给水工程施工方案 1、施工工艺流程施工工艺流程:2、开槽埋管工程（1）、测量1）、给水管道工程的线路测量包括定线测量、水准测量和直接丈量。2）、定线测量要测定管道的中心线和转角,并应测量管道与相邻的永久性建筑物的位置关系，必要时应在地面上设立标志。3）、在进行管道水准测量时,应沿线设临时水准点，临时水准点标高值由开发区控制水准点引测.（2）、沟槽开挖1）、沟槽开挖前工作 开槽前要仔细调查了解地上地下障碍物,以便开槽时实行妥善加固保护措施,根据建设方提供的现况地下管线图，进行现场调查探摸,掌握地下管线情况，实行有效措施加以保护. 2）、沟槽开挖形式 根据设计图中设计管道的规格、埋置深度以及法律规范要求来管沟回填阀门井砌筑管沟验收管沟开挖定位放线交工验收⑴ 质量验收⑵ 交工资料验收管道冲洗系统强度、严密性试验：⑴ 现场安装质量检验⑵ 技术资料检查管道安装⑴ 封闭段下料⑵ 固定口焊接、接口检验⑴ 外观质量检验热熔连接施工准备⑴ 人员机具⑵ 图纸会审⑶ 施工方案及交底熟悉图纸组对⑴ 尺寸符合要求⑵ 标记焊口号布管沿管沟布置下料⑴ 复核下料尺寸⑵ 标记管线号、区号材料检验确定沟槽开挖的形式，按规定比例放...
