给水管道施工与安装技术要求

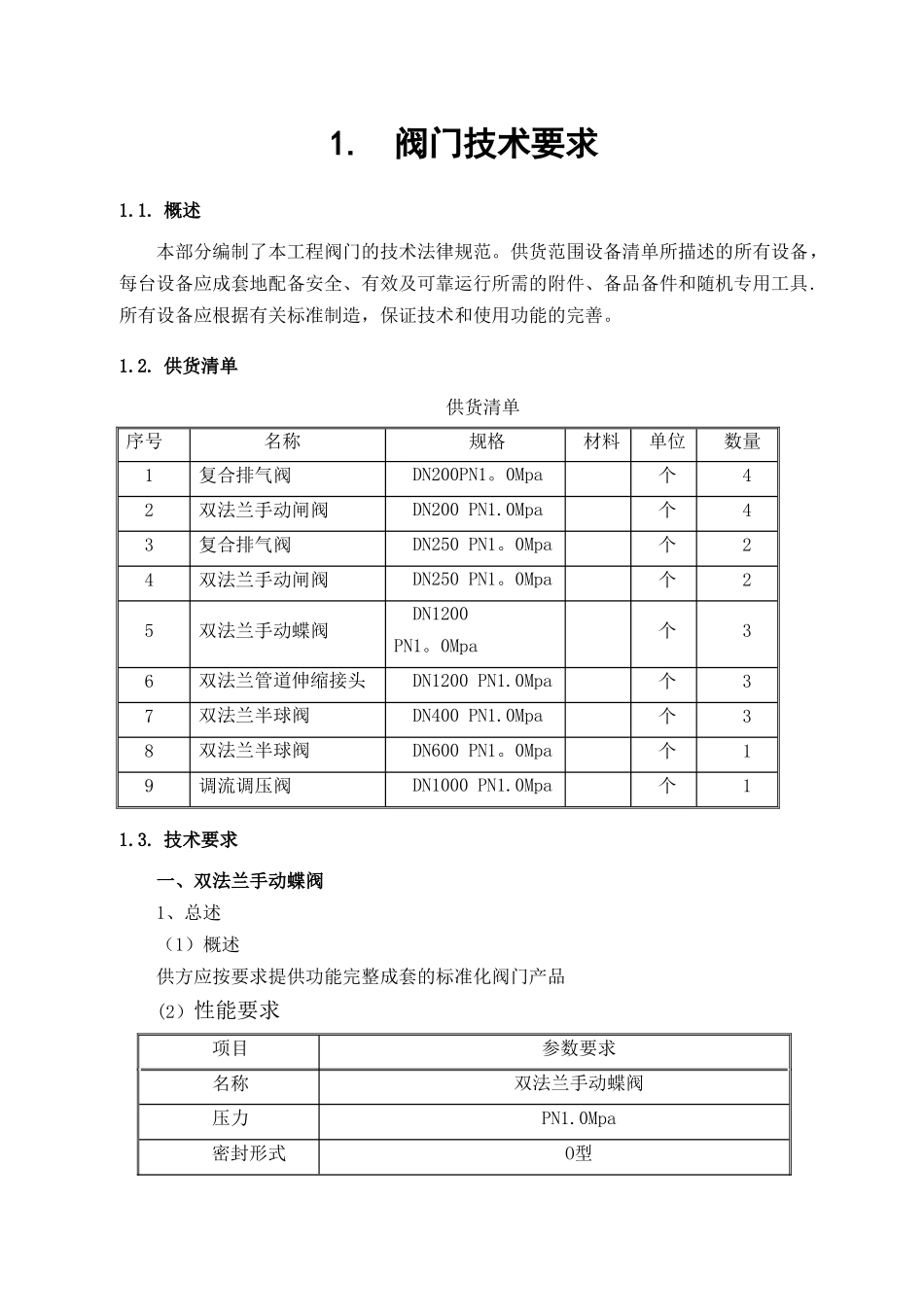

1.阀门技术要求1.1. 概述本部分编制了本工程阀门的技术法律规范。供货范围设备清单所描述的所有设备，每台设备应成套地配备安全、有效及可靠运行所需的附件、备品备件和随机专用工具.所有设备应根据有关标准制造，保证技术和使用功能的完善。1.2. 供货清单供货清单序号名称规格材料单位数量1复合排气阀DN200PN1。0Mpa个42双法兰手动闸阀DN200 PN1.0Mpa个43复合排气阀DN250 PN1。0Mpa个24双法兰手动闸阀DN250 PN1。0Mpa个25双法兰手动蝶阀DN1200 PN1。0Mpa个36双法兰管道伸缩接头DN1200 PN1.0Mpa个37双法兰半球阀DN400 PN1.0Mpa个38双法兰半球阀DN600 PN1。0Mpa个19调流调压阀DN1000 PN1.0Mpa个11.3. 技术要求一、双法兰手动蝶阀1、总述（1）概述供方应按要求提供功能完整成套的标准化阀门产品(2）性能要求项目参数要求名称双法兰手动蝶阀压力PN1.0Mpa密封形式O型连接方式法兰漏失率0环境温度室内，5℃～40℃;室外，—40℃~40℃介质性质清水介质温度0—40℃供电电源三相/380V/50Hz防护等级IP652、执行标准GB/T17241.6—98 法兰连接尺寸GB/T13927-92 通用阀门压力试验GB12220 通用阀门标志GB12221 法兰连接金属阀门结构长度GB12227 通用阀门球墨铸铁件技术条件GB1220 不锈钢棒3、结构和材质（1）阀门的描述阀门的设计应能承受作用在蝶阀（关闭状态）上的1.5倍最大压差的负荷.阀门开启时，阻力系数不大于0.3.(2)主要零部件材料序号名称材质1止推轴承铝青铜2阀轴密封O型密封、四氟填料3轴承铝青铜4阀体铸钢5阀板铸钢6蝶板固定销不锈钢7蝶板密封圈NBR、EPDM8阀轴铸钢4、阀门的技术要求A、蝶阀的设计、制造符合GB12238-89标准规定。*B、蝶阀的结构形式为双偏心结构.C、橡胶固定形式需达到如下要求：橡胶密封圈采纳整体嵌入式固定，使其有一定嵌入自由度，能在一定范围内自身调节密封，在水流冲击下,不松动、不脱落、不渗透.橡胶密封圈固定在阀盘上。D、阀轴：阀轴需为不锈钢材料，为减少水阻，阀轴采纳二段式结构。阀轴的轴套需采纳自润式轴承，运行中磨擦阻力小，且无需注油。E、阀瓣:阀瓣为流线型衍架结构，刚性强,流阻小，流阻系数0。14—0。20，不必从阀门上拆下阀秆、阀瓣便可更换密封圈.F．阀销采纳退销结构，销不得位于阀轴的中心线上，销的数量不得多于两根.二、双法兰伸缩接头1、总述（1）概述供方应按要求提供功能完整成套的标准化阀门产品2、采纳标准所采纳的标准应等效于或高于下列标准GB/T12465-2024 管路松套补偿接头GB/...
