给水管道施工技术技术交底

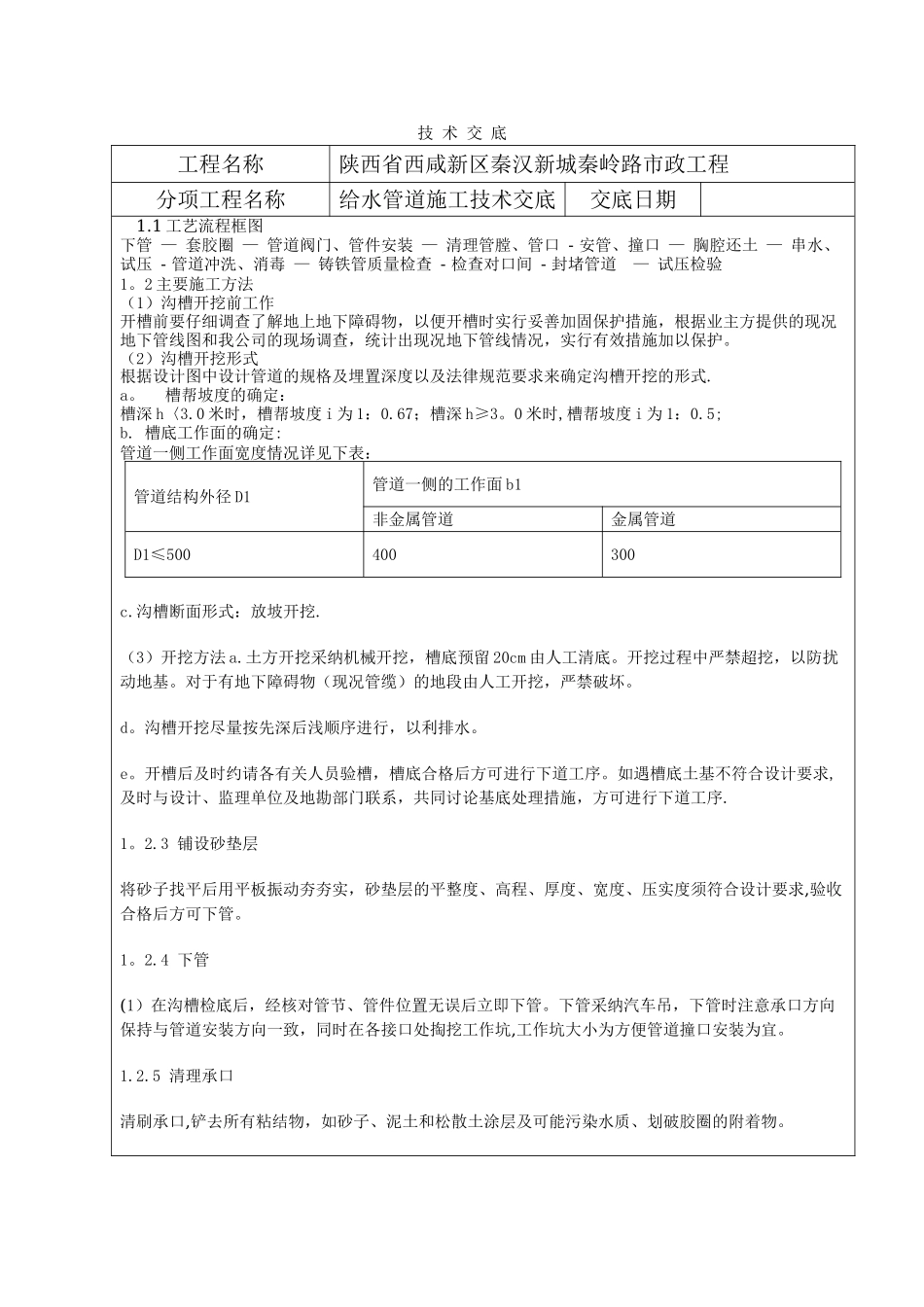

技 术 交 底工程名称陕西省西咸新区秦汉新城秦岭路市政工程分项工程名称给水管道施工技术交底交底日期1.1 工艺流程框图 下管 — 套胶圈 — 管道阀门、管件安装 — 清理管膛、管口 - 安管、撞口 — 胸腔还土 — 串水、试压 - 管道冲洗、消毒 — 铸铁管质量检查 - 检查对口间 - 封堵管道 — 试压检验 1。2 主要施工方法 （1）沟槽开挖前工作 开槽前要仔细调查了解地上地下障碍物，以便开槽时实行妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，实行有效措施加以保护。 （2）沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及法律规范要求来确定沟槽开挖的形式. a。 槽帮坡度的确定： 槽深 h〈3.0 米时，槽帮坡度 i 为 1：0.67；槽深 h≥3。0 米时,槽帮坡度 i 为 1：0.5; b. 槽底工作面的确定: 管道一侧工作面宽度情况详见下表：管道结构外径 D1管道一侧的工作面 b1非金属管道金属管道D1≤500400300c.沟槽断面形式：放坡开挖.（3）开挖方法 a.土方开挖采纳机械开挖，槽底预留 20cm 由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。 d。沟槽开挖尽量按先深后浅顺序进行，以利排水。 e。开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地勘部门联系，共同讨论基底处理措施，方可进行下道工序. 1。2.3 铺设砂垫层将砂子找平后用平板振动夯夯实，砂垫层的平整度、高程、厚度、宽度、压实度须符合设计要求,验收合格后方可下管。1。2.4 下管(1）在沟槽检底后，经核对管节、管件位置无误后立即下管。下管采纳汽车吊，下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑,工作坑大小为方便管道撞口安装为宜。1.2.5 清理承口清刷承口,铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。1.2。6 清理胶圈,上胶圈 将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。1。2.7 清理插口表面插口端是园角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂（食用油)，润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表面刷润滑剂刷到插口坡...
