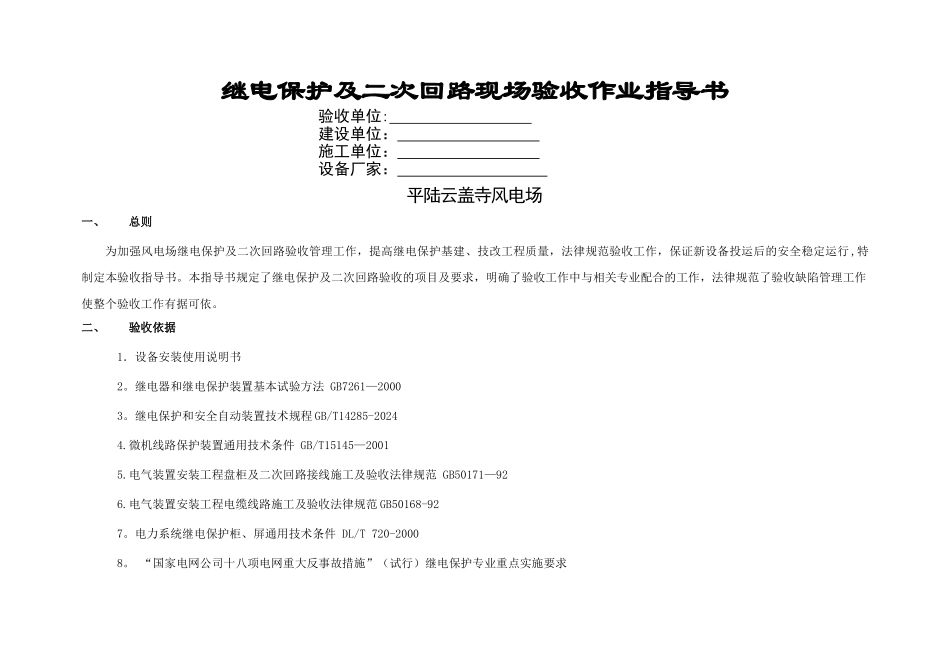

继电保护及二次回路现场验收作业指导书验收单位: 建设单位： 施工单位： 设备厂家： 平陆云盖寺风电场一、总则为加强风电场继电保护及二次回路验收管理工作，提高继电保护基建、技改工程质量，法律规范验收工作，保证新设备投运后的安全稳定运行 ,特制定本验收指导书。本指导书规定了继电保护及二次回路验收的项目及要求，明确了验收工作中与相关专业配合的工作，法律规范了验收缺陷管理工作使整个验收工作有据可依。二、验收依据1．设备安装使用说明书2。继电器和继电保护装置基本试验方法 GB7261—20003。继电保护和安全自动装置技术规程 GB/T14285-20244.微机线路保护装置通用技术条件 GB/T15145—20015.电气装置安装工程盘柜及二次回路接线施工及验收法律规范 GB50171—92 6.电气装置安装工程电缆线路施工及验收法律规范 GB50168-927。电力系统继电保护柜、屏通用技术条件 DL/T 720-20008。 “国家电网公司十八项电网重大反事故措施”（试行）继电保护专业重点实施要求9．《国家电网公司电力安全工作规程》2024 版（变电站)10. 其它现行的有关规定三、验收前准备及验收要求序号内 容标 准完成情况1该项工作成立验收小组，验收、施工、监理单位技术负责人应参加2验收前应对设备安装情况进行全面掌握达到验收条件3验收前应收集并熟悉图纸资料.验收人员应清楚作业内容、范围、各技术要求，收集熟悉有关资料（设备技术条件、安装使用说明书、安装调整记录、试验报告、图纸、设备出厂资料、备品、备件清单,专用工器具清单),确立验收项目、质量标准。图纸资料齐全并熟悉4验收前，检查并落实所需材料、仪表、工器具、劳动防护用品等是否齐全合格（各种试验仪器、仪表应经过定期校验合格)材料、工器具、仪表、劳动防护用品等齐全完备四、危险点分析及控制序号危 险 点控 制 措 施完成情况负责人1防止触电损害1.施工电源拆、接，应由两人进行；2.使用电动仪器、仪表，工机具外壳必须良好接地；3。防止误入相邻运行间隔,防止误动、误碰运行设备造成人身触电。2人员跌倒受伤1.验收前要求施工单位清理平整现场2。电缆沟盖板、井盖应妥善盖好五、验收工作人员标准序号内 容是否满足1工作人员应具有相应的岗位技能资质,并保持精神状态良好。2验收小组必须由运行单位、施工单位和监理单位三方组成.3工作中互相关怀安全，及时纠正违反安全的行为，清楚工作地点、工作任务、知道临近带电部位及工作中的危险点六、作业流程图七、验收项目...
