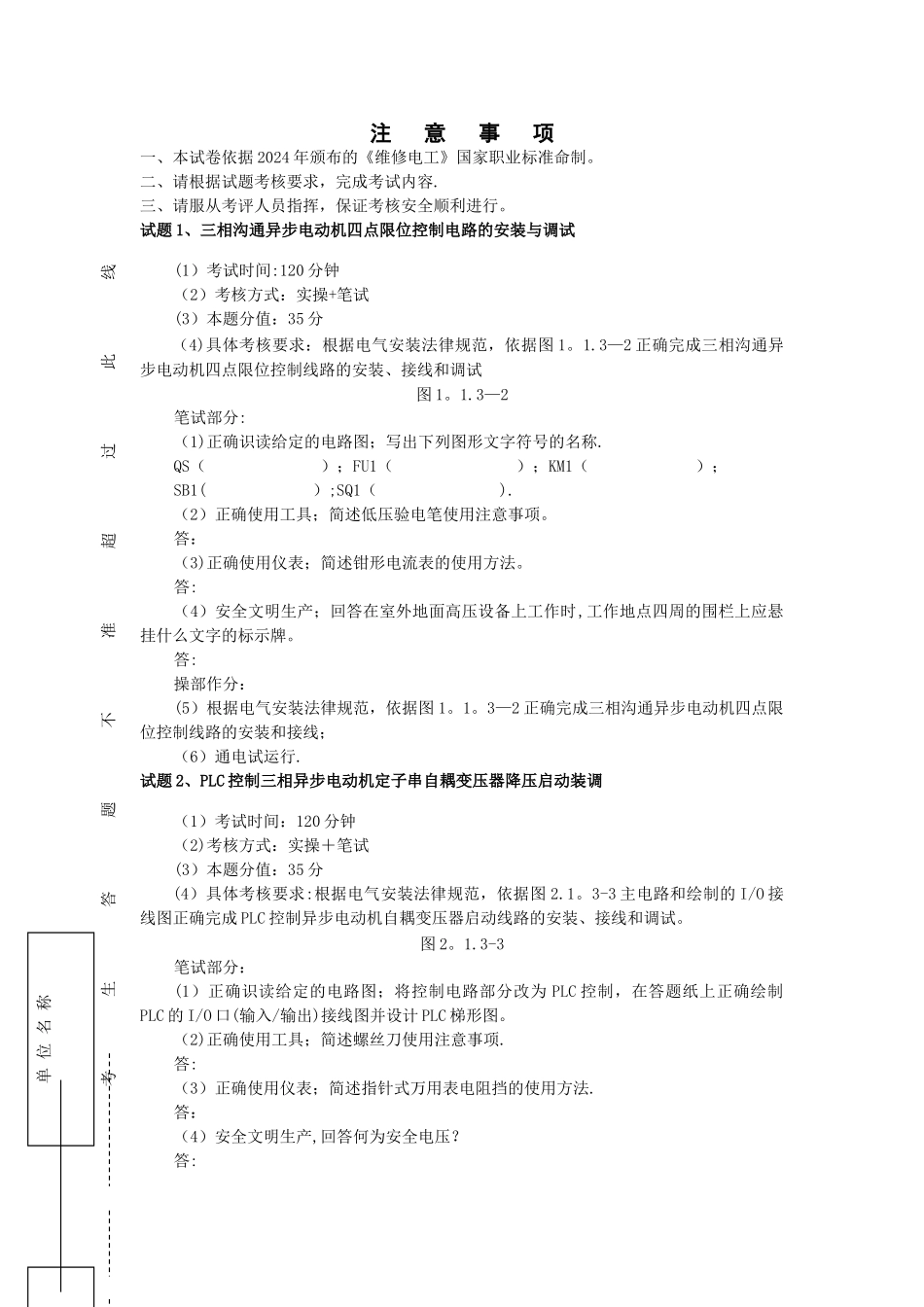

注 意 事 项一、本试卷依据 2024 年颁布的《维修电工》国家职业标准命制。二、请根据试题考核要求，完成考试内容.三、请服从考评人员指挥，保证考核安全顺利进行。试题 1、三相沟通异步电动机四点限位控制电路的安装与调试(1）考试时间:120 分钟（2）考核方式：实操+笔试(3）本题分值：35 分（4)具体考核要求：根据电气安装法律规范，依据图 1。1.3—2 正确完成三相沟通异步电动机四点限位控制线路的安装、接线和调试图 1。1.3—2笔试部分:（1)正确识读给定的电路图；写出下列图形文字符号的名称.QS（ ）；FU1（ ）；KM1（ ）；SB1( ）;SQ1（ ).（2）正确使用工具；简述低压验电笔使用注意事项。答：（3)正确使用仪表；简述钳形电流表的使用方法。答:（4）安全文明生产；回答在室外地面高压设备上工作时,工作地点四周的围栏上应悬挂什么文字的标示牌。答:操部作分：(5）根据电气安装法律规范，依据图 1。1。3—2 正确完成三相沟通异步电动机四点限位控制线路的安装和接线；（6）通电试运行.试题 2、PLC 控制三相异步电动机定子串自耦变压器降压启动装调（1）考试时间：120 分钟（2)考核方式：实操＋笔试(3）本题分值：35 分(4）具体考核要求:根据电气安装法律规范，依据图 2.1。3-3 主电路和绘制的 I/O 接线图正确完成 PLC 控制异步电动机自耦变压器启动线路的安装、接线和调试。图 2。1.3-3笔试部分：(1）正确识读给定的电路图；将控制电路部分改为 PLC 控制，在答题纸上正确绘制PLC 的 I/O 口(输入/输出)接线图并设计 PLC 梯形图。（2)正确使用工具；简述螺丝刀使用注意事项.答:（3）正确使用仪表；简述指针式万用表电阻挡的使用方法.答：（4）安全文明生产,回答何为安全电压？答:考 生 答 题 不 准 超 过 此 线 姓 名单 位 名 称操部作分：（5)根据电气安装法律规范，将控制电路部分改为 PLC 控制，依据图 2。1。3—2 主电路和绘制的 I/O 接线图正确完成 PLC 控制电动机自耦变压器降压启动线路的安装和接线；（6）正确编制程序并输入 PLC 中；(7）通电试运行。试题 3、317 三端可调式正压输出稳压集成电路的测量与维修（1）考试时间:60 分钟（2）考核方式：实操+笔试(3）试卷抽取方式:由考生随机抽取故障序号（4）本题分值：30 分(5）具体考核要求：317 三端可调式正压输出稳压集成电路的测量与维修图 3。2.1—3笔试部分：（1）正确识读给定的电路图，回答整流桥输出右端的...
