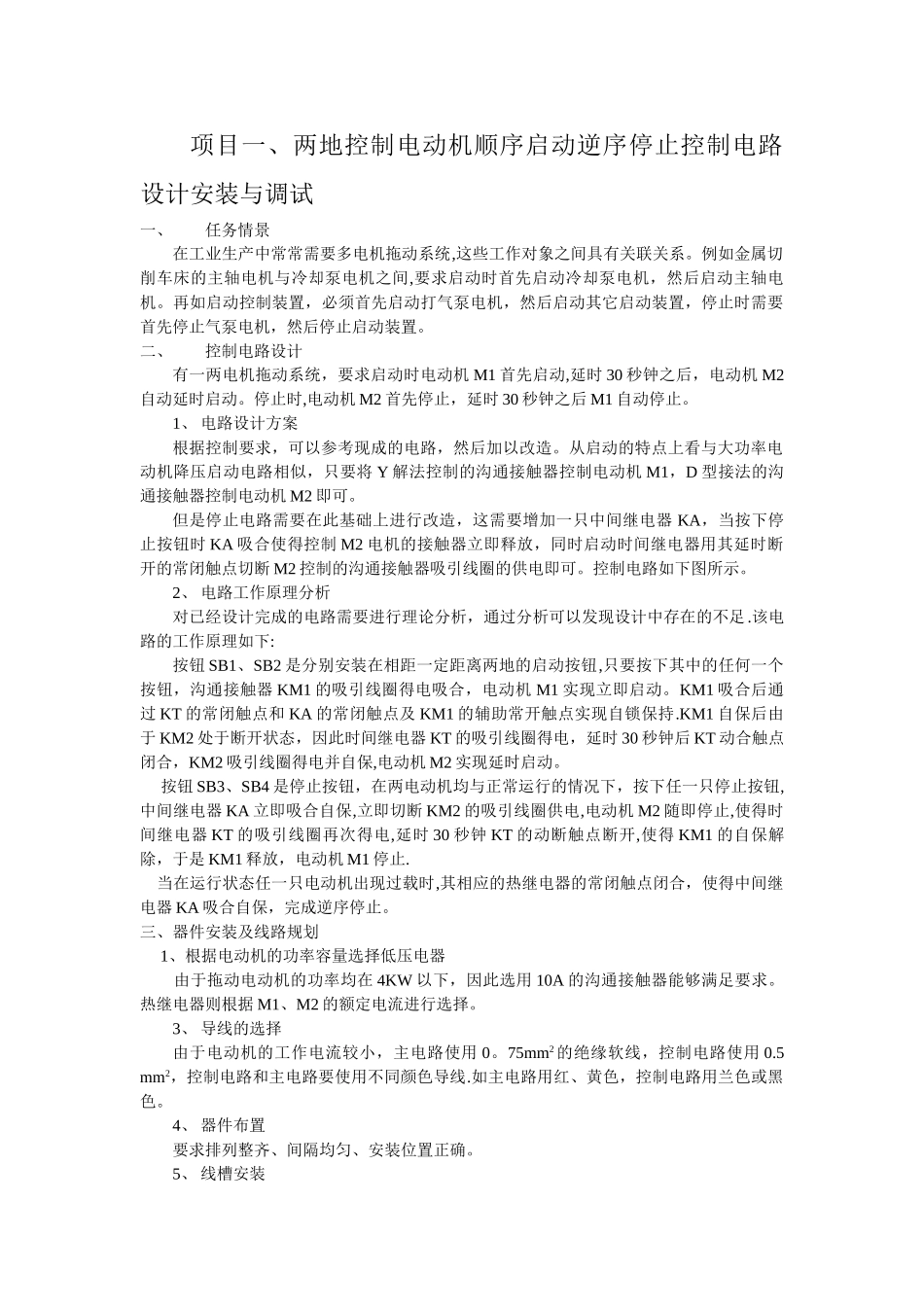

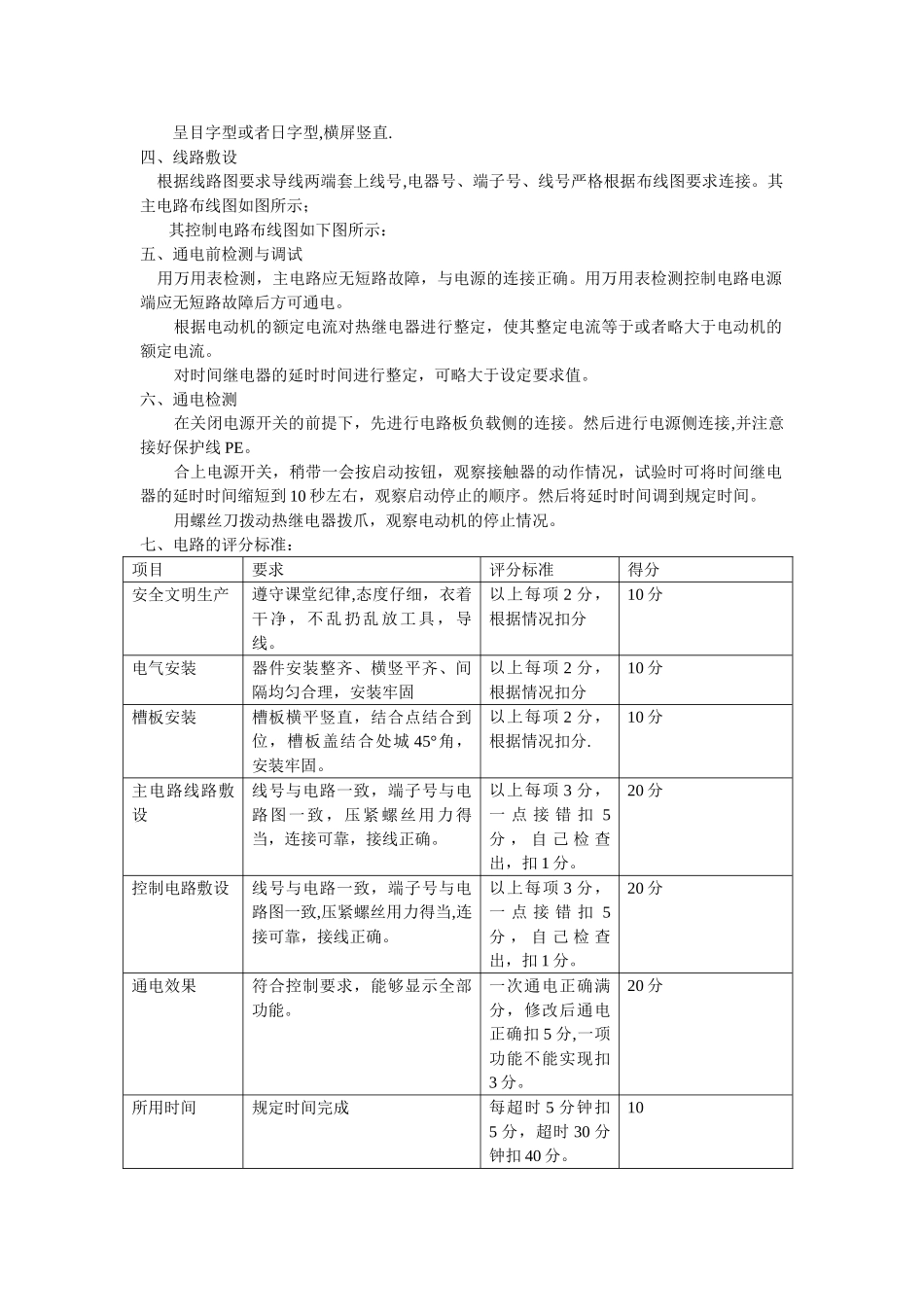

项目一、两地控制电动机顺序启动逆序停止控制电路设计安装与调试一、任务情景在工业生产中常常需要多电机拖动系统,这些工作对象之间具有关联关系。例如金属切削车床的主轴电机与冷却泵电机之间,要求启动时首先启动冷却泵电机，然后启动主轴电机。再如启动控制装置，必须首先启动打气泵电机，然后启动其它启动装置，停止时需要首先停止气泵电机，然后停止启动装置。二、控制电路设计有一两电机拖动系统，要求启动时电动机 M1 首先启动,延时 30 秒钟之后，电动机 M2自动延时启动。停止时,电动机 M2 首先停止，延时 30 秒钟之后 M1 自动停止。1、 电路设计方案根据控制要求，可以参考现成的电路，然后加以改造。从启动的特点上看与大功率电动机降压启动电路相似，只要将 Y 解法控制的沟通接触器控制电动机 M1，D 型接法的沟通接触器控制电动机 M2 即可。但是停止电路需要在此基础上进行改造，这需要增加一只中间继电器 KA，当按下停止按钮时 KA 吸合使得控制 M2 电机的接触器立即释放，同时启动时间继电器用其延时断开的常闭触点切断 M2 控制的沟通接触器吸引线圈的供电即可。控制电路如下图所示。2、 电路工作原理分析对已经设计完成的电路需要进行理论分析，通过分析可以发现设计中存在的不足.该电路的工作原理如下:按钮 SB1、SB2 是分别安装在相距一定距离两地的启动按钮,只要按下其中的任何一个按钮，沟通接触器 KM1 的吸引线圈得电吸合，电动机 M1 实现立即启动。KM1 吸合后通过 KT 的常闭触点和 KA 的常闭触点及 KM1 的辅助常开触点实现自锁保持.KM1 自保后由于 KM2 处于断开状态，因此时间继电器 KT 的吸引线圈得电，延时 30 秒钟后 KT 动合触点闭合，KM2 吸引线圈得电并自保,电动机 M2 实现延时启动。 按钮 SB3、SB4 是停止按钮，在两电动机均与正常运行的情况下，按下任一只停止按钮,中间继电器 KA 立即吸合自保,立即切断 KM2 的吸引线圈供电,电动机 M2 随即停止,使得时间继电器 KT 的吸引线圈再次得电,延时 30 秒钟 KT 的动断触点断开,使得 KM1 的自保解除，于是 KM1 释放，电动机 M1 停止. 当在运行状态任一只电动机出现过载时,其相应的热继电器的常闭触点闭合，使得中间继电器 KA 吸合自保，完成逆序停止。三、器件安装及线路规划 1、根据电动机的功率容量选择低压电器由于拖动电动机的功率均在 4KW 以下，因此选用 10A 的沟通接触器能够满足要求。热继...
