维修电工技师实操教案VIP专享

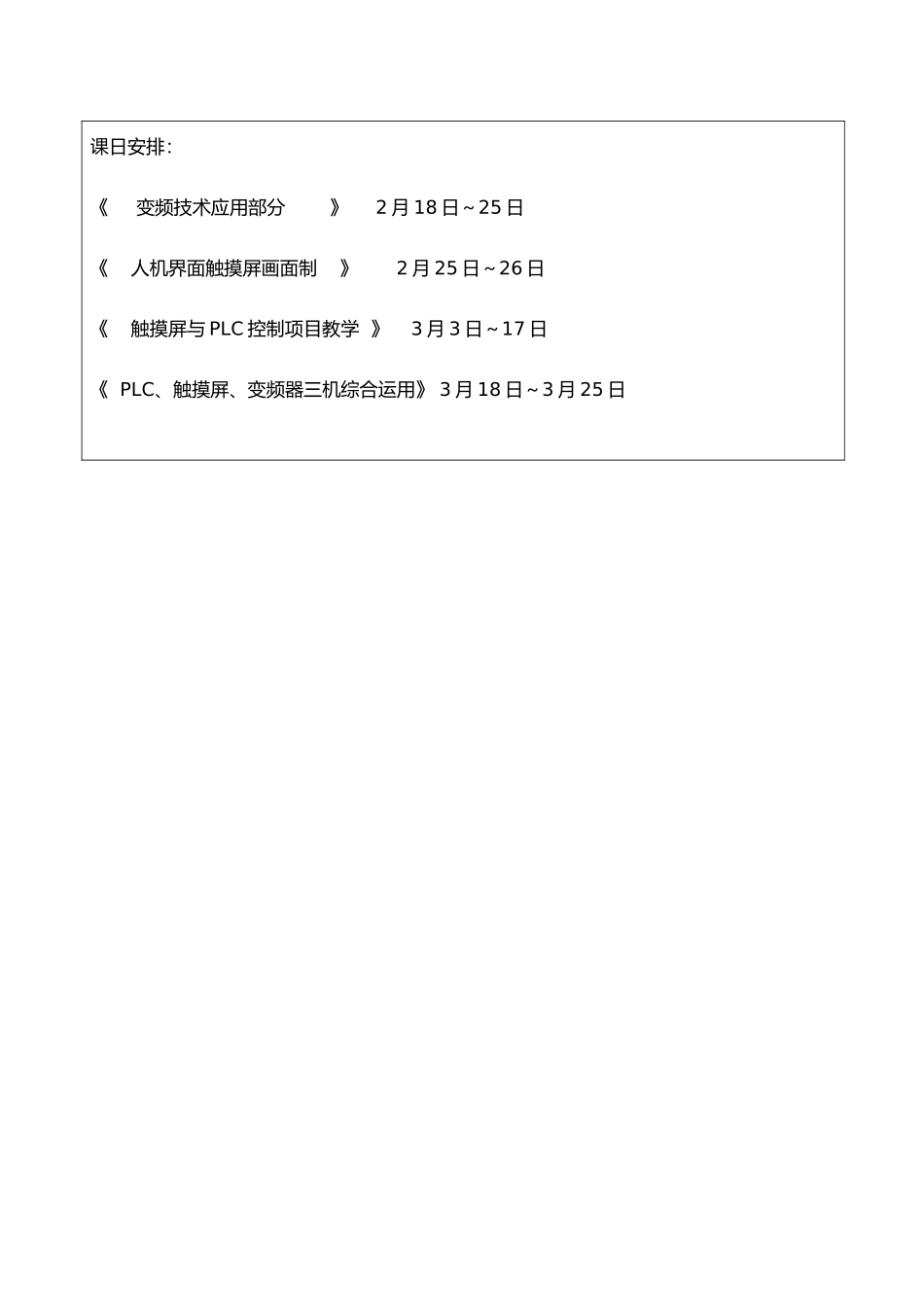

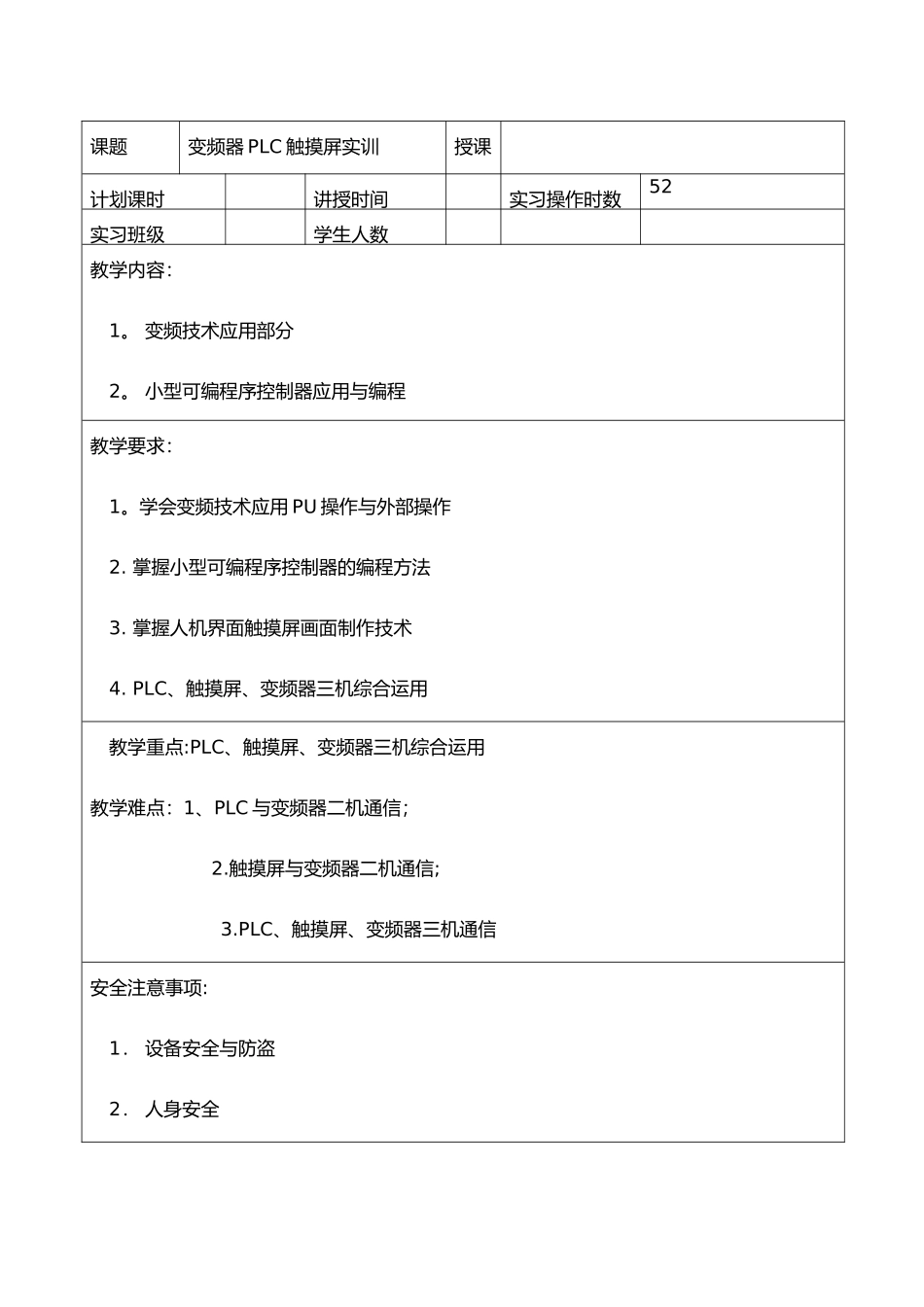

课题变频器 PLC 触摸屏实训授课时间计划课时讲授时间实习操作时数52实习班级学生人数教学内容：1。 变频技术应用部分2。 小型可编程序控制器应用与编程教学要求：1。学会变频技术应用 PU 操作与外部操作2. 掌握小型可编程序控制器的编程方法3. 掌握人机界面触摸屏画面制作技术4. PLC、触摸屏、变频器三机综合运用教学重点:PLC、触摸屏、变频器三机综合运用教学难点：1、PLC 与变频器二机通信；2.触摸屏与变频器二机通信;3.PLC、触摸屏、变频器三机通信安全注意事项:1． 设备安全与防盗2． 人身安全课日安排：《 变频技术应用部分 》 2 月 18 日～25 日《 人机界面触摸屏画面制 》 2 月 25 日～26 日《 触摸屏与 PLC 控制项目教学 》 3 月 3 日～17 日《 PLC、触摸屏、变频器三机综合运用》 3 月 18 日～3 月 25 日图 1 分课题变频技术应用部分授课时间2012 年 2 月 18 日～25 日计划课时12入门指导时数2实习操作时数10授课内容：1。 PU 运行操作2。 无极调速外部控制运行操作授课目的:1.掌握变频器面板 PU 运行操作2。 掌握变频器外部控制运行操作3。 掌握变频器多段速度运行重点：变频器面板 PU 运行操作难点：变频器多段速度运行前课前准备:1、变频器2、电动机3、连接线4、教案安全措施：1、检查电源是否正常2、检查连接线是否完好3、检查其他安全保障是否正常教学过程:三相异步电动机转速公式为： n=（60f/p)*(1—s）从上式可见,改变供电频率 f、电动机的极对数 p 及转差率 s 均可达到改变转速的目的。从调速的本质来看,不同的调速方式无非是改变沟通电动机的同步转速或不改变同步转两种。在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。 从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：高效调速指时转差率不变,因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法（如串级调速等）。有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法,能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加，假如调速范围不大，...
