维修电工高级实操考核内容

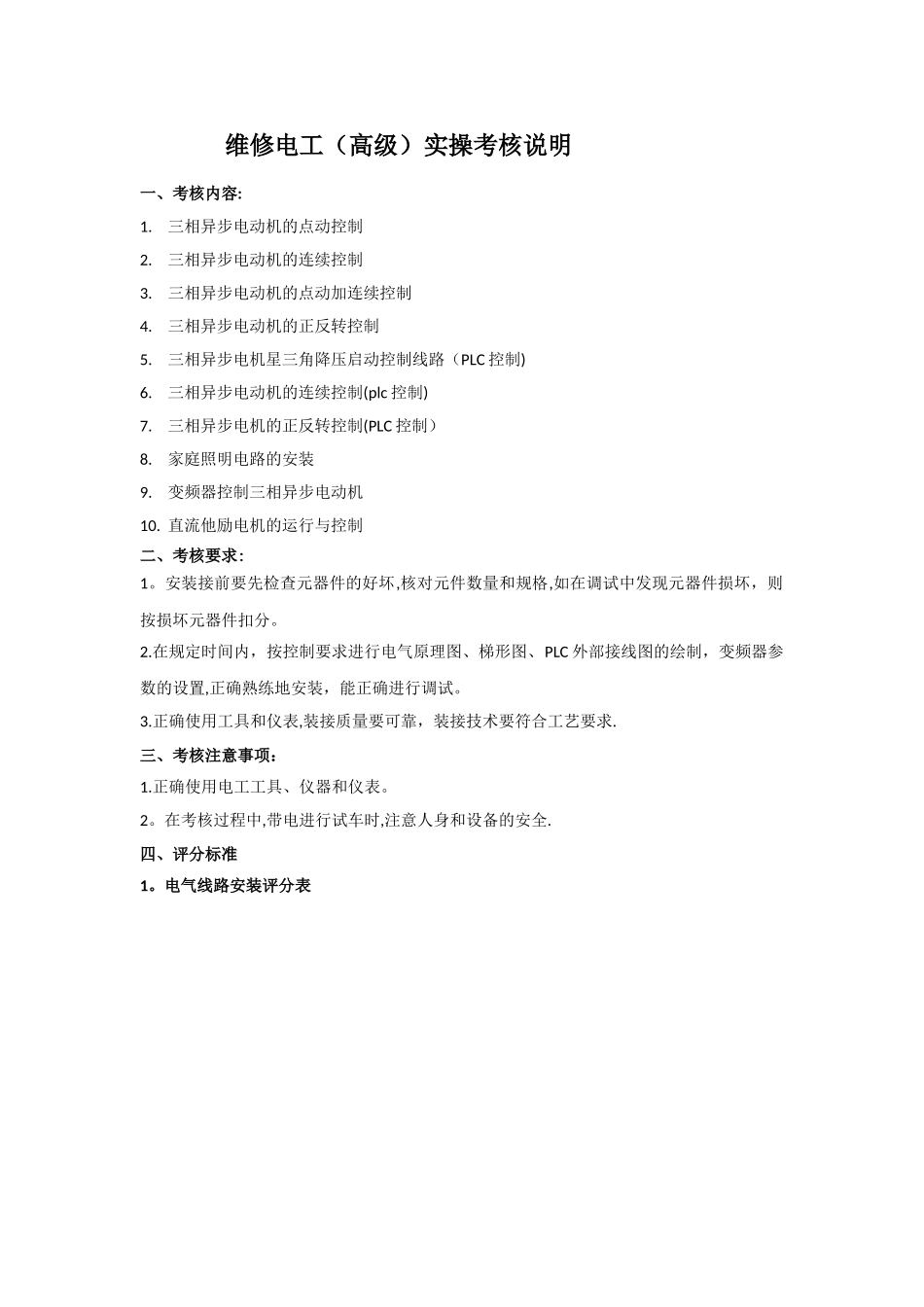

维修电工高级实操考核内容_第1页
1/3

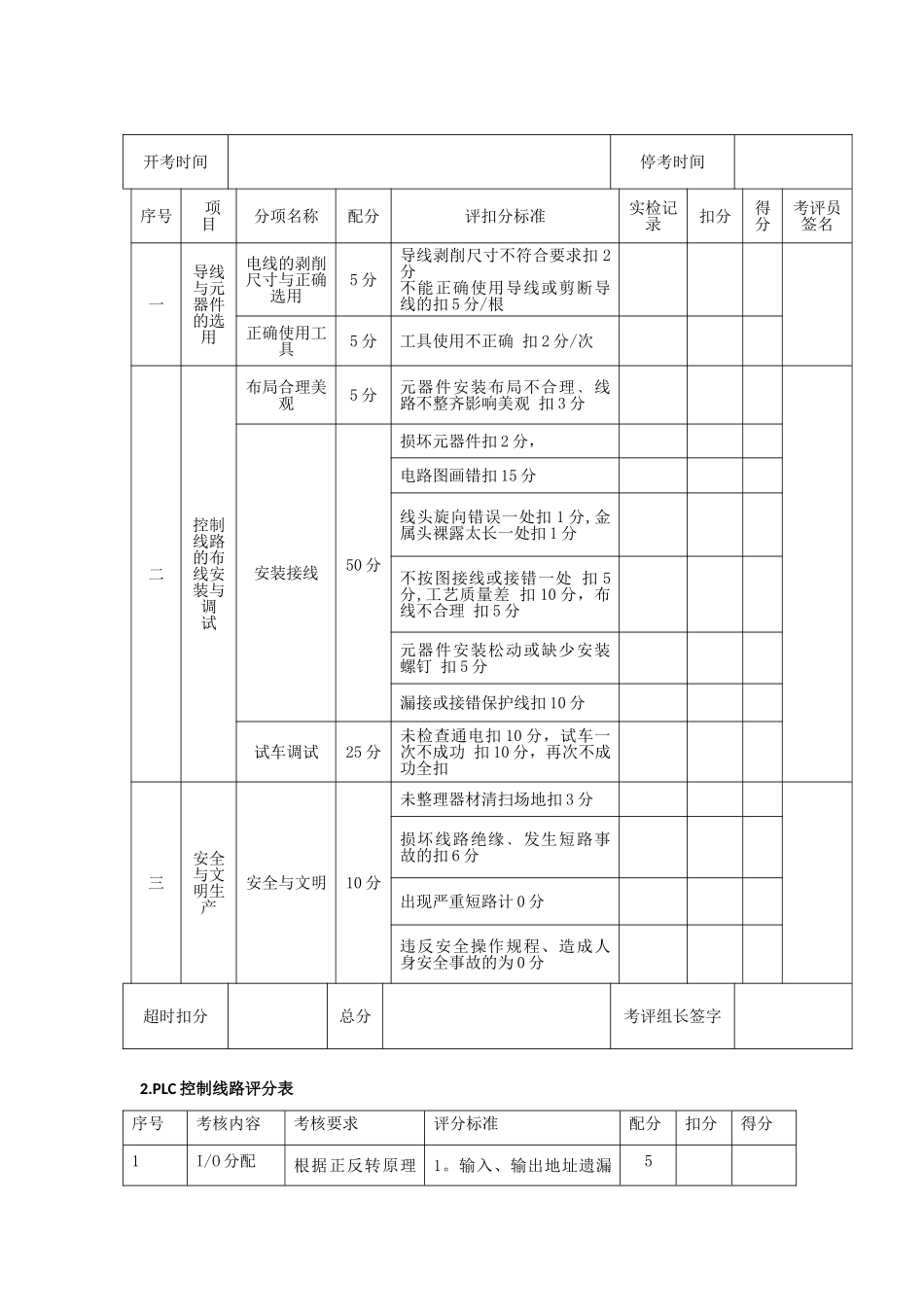

维修电工高级实操考核内容_第2页
2/3

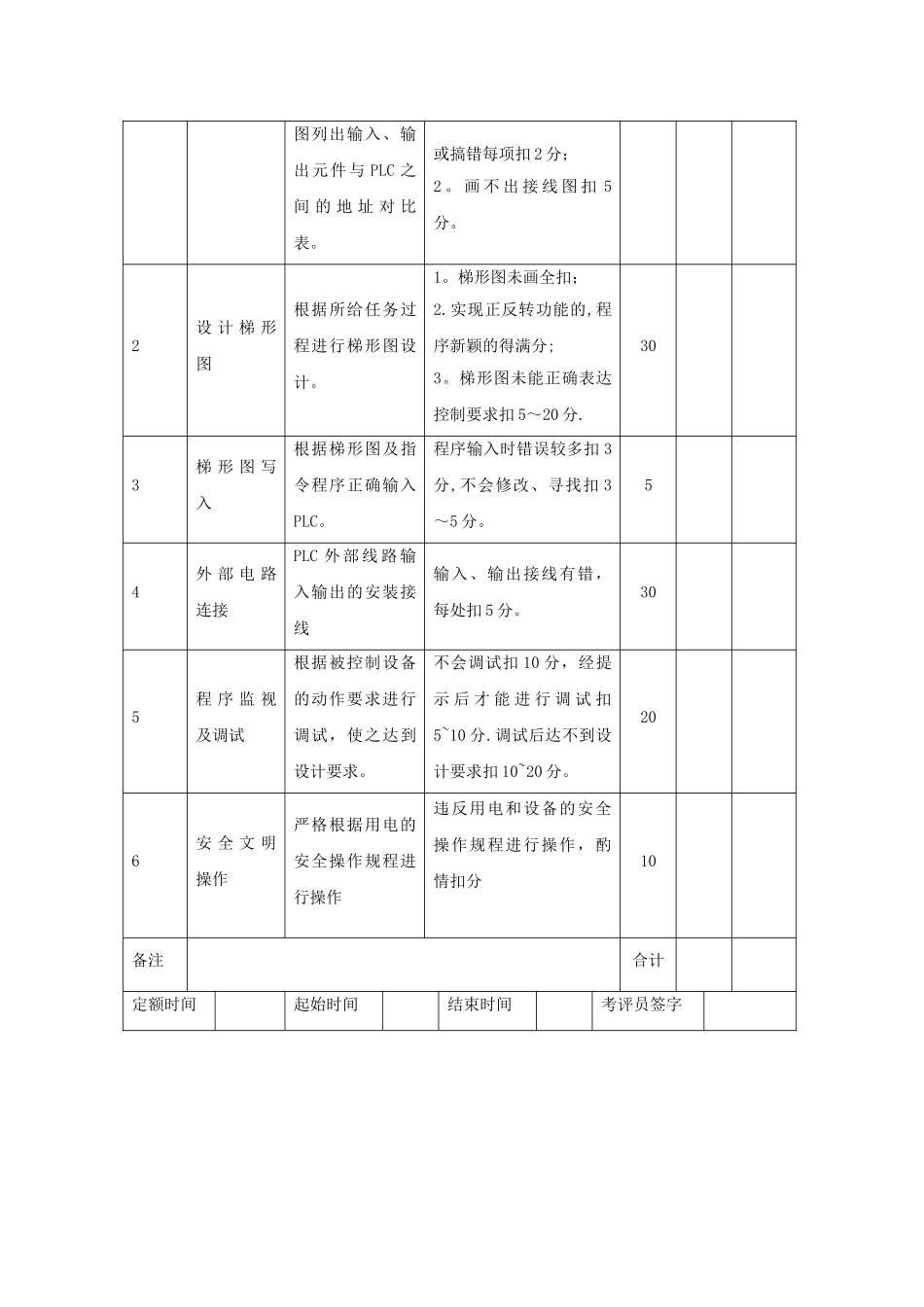

维修电工高级实操考核内容_第3页
3/3
维修电工(高级)实操考核说明一、考核内容:1.三相异步电动机的点动控制2.三相异步电动机的连续控制3.三相异步电动机的点动加连续控制4.三相异步电动机的正反转控制5.三相异步电机星三角降压启动控制线路(PLC 控制)6.三相异步电动机的连续控制(plc 控制)7.三相异步电机的正反转控制(PLC 控制)8.家庭照明电路的安装9.变频器控制三相异步电动机10. 直流他励电机的运行与控制二、考核要求:1。安装接前要先检查元器件的好坏,核对元件数量和规格,如在调试中发现元器件损坏,则按损坏元器件扣分。2.在规定时间内,按控制要求进行电气原理图、梯形图、PLC 外部接线图的绘制,变频器参数的设置,正确熟练地安装,能正确进行调试。3.正确使用工具和仪表,装接质量要可靠,装接技术要符合工艺要求.三、考核注意事项:1.正确使用电工工具、仪器和仪表。2。在考核过程中,带电进行试车时,注意人身和设备的安全.四、评分标准1。电气线路安装评分表2.PLC 控制线路评分表序号考核内容考核要求评分标准配分扣分得分1I/O 分配根据正反转原理1。输入、输出地址遗漏5开考时间停考时间序号项目分项名称配分评扣分标准实检记录扣分得分考评员签名一导线与元器件的选用电线的剥削尺寸与正确选用5 分导线剥削尺寸不符合要求扣 2分不能正确使用导线或剪断导线的扣 5 分/根正确使用工具5 分工具使用不正确 扣 2 分/次二控制线路的布线安装与调 试布局合理美观5 分元器件安装布局不合理﹑线路不整齐影响美观 扣 3 分安装接线50 分损坏元器件扣 2 分,电路图画错扣 15 分线头旋向错误一处扣 1 分,金属头裸露太长一处扣 1 分不按图接线或接错一处 扣 5分,工艺质量差 扣 10 分,布线不合理 扣 5 分元器件安装松动或缺少安装螺钉 扣 5 分漏接或接错保护线扣 10 分试车调试25 分未检查通电扣 10 分,试车一次不成功 扣 10 分,再次不成功全扣三安全与文明生产安全与文明10 分未整理器材清扫场地扣 3 分损坏线路绝缘﹑发生短路事故的扣 6 分出现严重短路计 0 分违反安全操作规程、造成人身安全事故的为 0 分超时扣分总分考评组长签字图列出输入、输出元件与 PLC 之间 的 地 址 对 比表。或搞错每项扣 2 分;2 。 画 不 出 接 线 图 扣 5分。2设 计 梯 形图根据所给任务过程进行梯形图设计。1。梯形图未画全扣;2.实现正反转功能的,程序新颖的得满分;3。梯形图未能正确表达控制要求扣 5~20 分.303...
