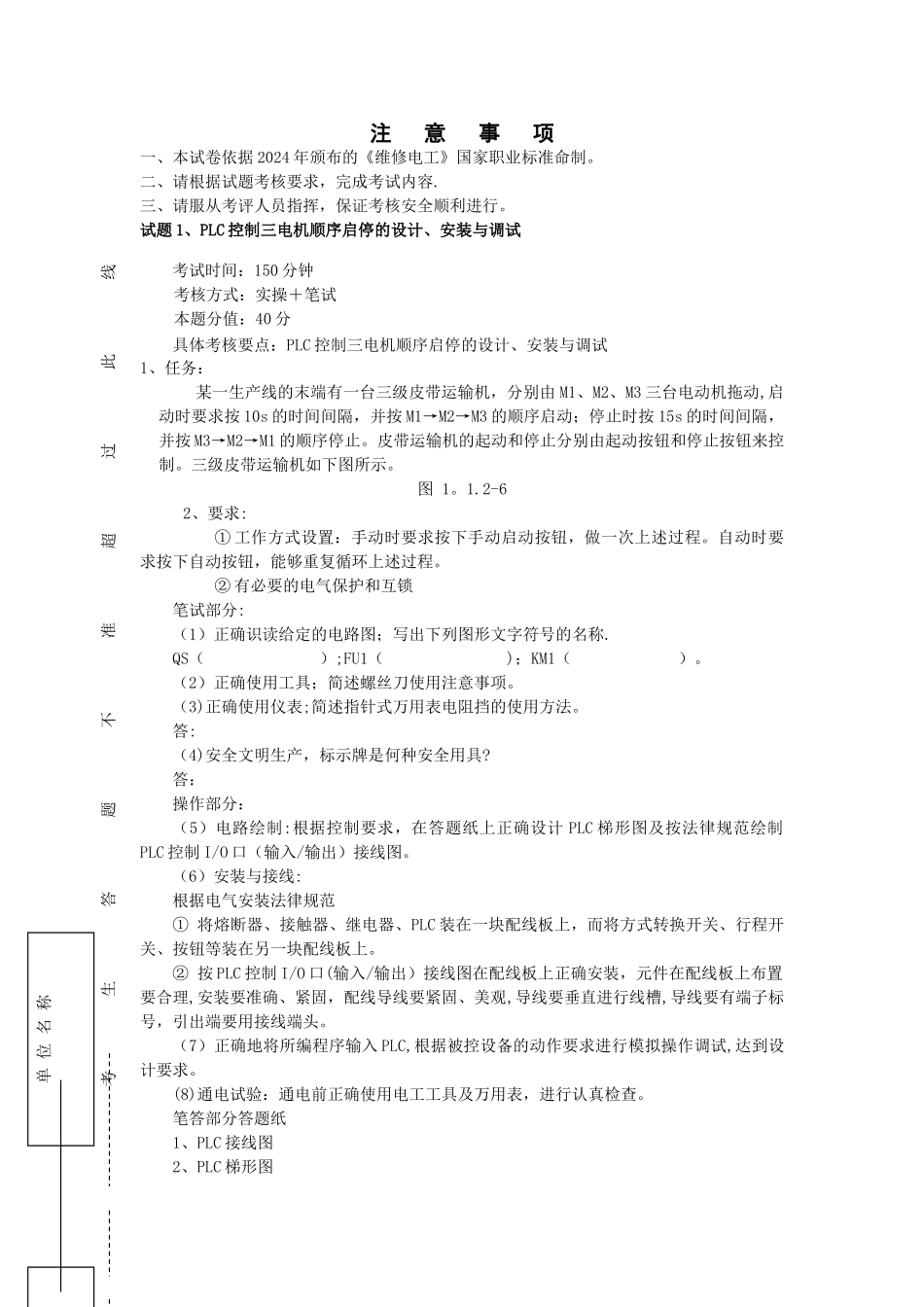

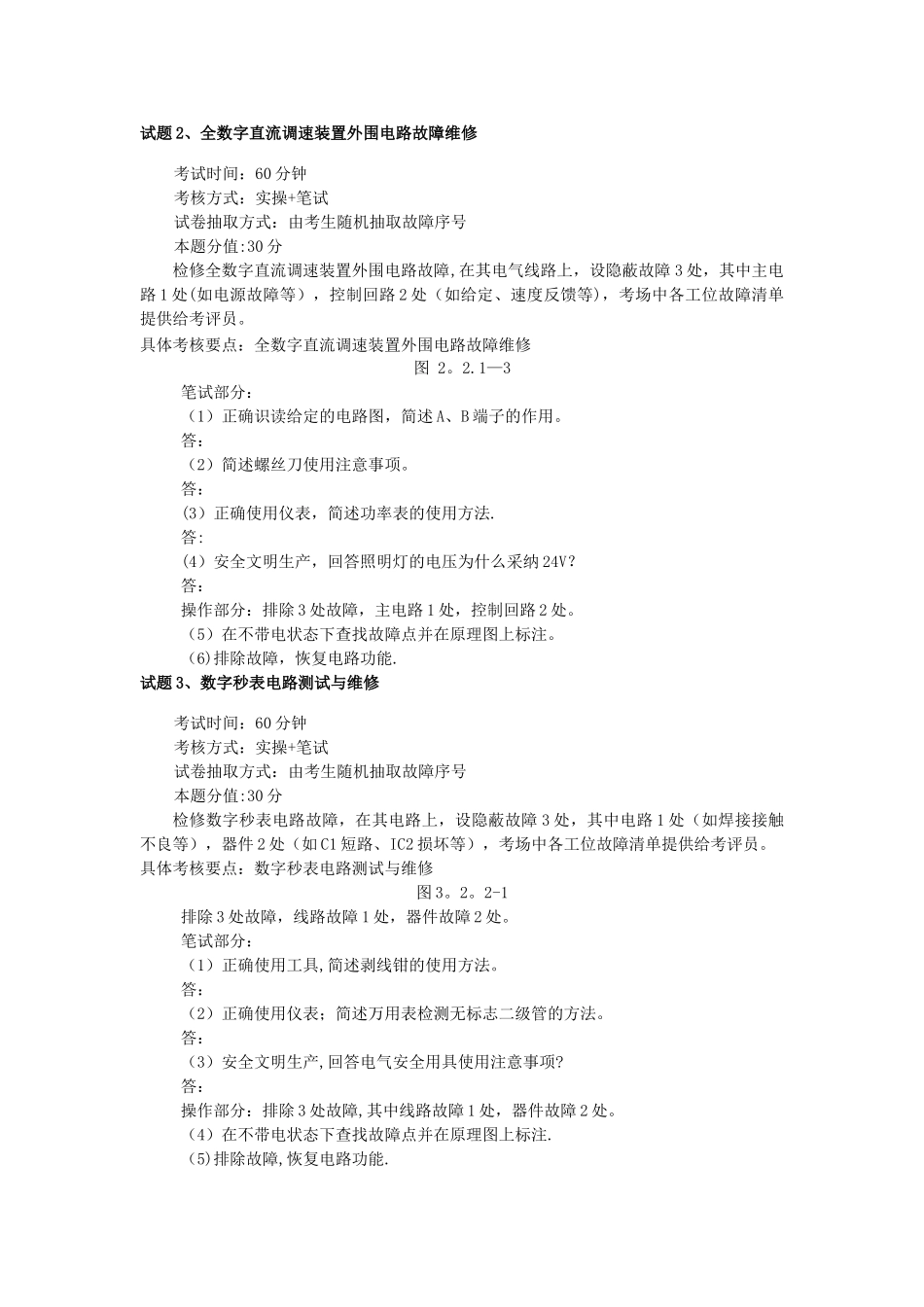

注 意 事 项一、本试卷依据 2024 年颁布的《维修电工》国家职业标准命制。二、请根据试题考核要求，完成考试内容.三、请服从考评人员指挥，保证考核安全顺利进行。试题 1、PLC 控制三电机顺序启停的设计、安装与调试考试时间：150 分钟考核方式：实操＋笔试本题分值：40 分具体考核要点：PLC 控制三电机顺序启停的设计、安装与调试1、任务：某一生产线的末端有一台三级皮带运输机，分别由 M1、M2、M3 三台电动机拖动,启动时要求按 10s 的时间间隔，并按 M1→M2→M3 的顺序启动；停止时按 15s 的时间间隔，并按 M3→M2→M1 的顺序停止。皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。三级皮带运输机如下图所示。图 1。1.2-6 2、要求: ① 工作方式设置：手动时要求按下手动启动按钮，做一次上述过程。自动时要求按下自动按钮，能够重复循环上述过程。② 有必要的电气保护和互锁笔试部分:（1）正确识读给定的电路图；写出下列图形文字符号的名称.QS（ ）;FU1（ )；KM1（ ）。（2）正确使用工具；简述螺丝刀使用注意事项。（3)正确使用仪表;简述指针式万用表电阻挡的使用方法。答:（4)安全文明生产，标示牌是何种安全用具?答：操作部分：（5）电路绘制:根据控制要求，在答题纸上正确设计 PLC 梯形图及按法律规范绘制PLC 控制 I/O 口（输入/输出）接线图。（6）安装与接线:根据电气安装法律规范① 将熔断器、接触器、继电器、PLC 装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。② 按 PLC 控制 I/O 口(输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理,安装要准确、紧固，配线导线要紧固、美观,导线要垂直进行线槽,导线要有端子标号，引出端要用接线端头。（7）正确地将所编程序输入 PLC,根据被控设备的动作要求进行模拟操作调试,达到设计要求。(8)通电试验：通电前正确使用电工工具及万用表，进行认真检查。笔答部分答题纸1、PLC 接线图2、PLC 梯形图考 生 答 题 不 准 超 过 此 线 姓 名单 位 名 称试题 2、全数字直流调速装置外围电路故障维修考试时间：60 分钟考核方式：实操+笔试试卷抽取方式：由考生随机抽取故障序号本题分值:30 分检修全数字直流调速装置外围电路故障,在其电气线路上，设隐蔽故障 3 处，其中主电路 1 处(如电源故障等），控制回路 2 处（如给定、速度反馈等)，考场中各工位故障清单提供给考评员。具体...
