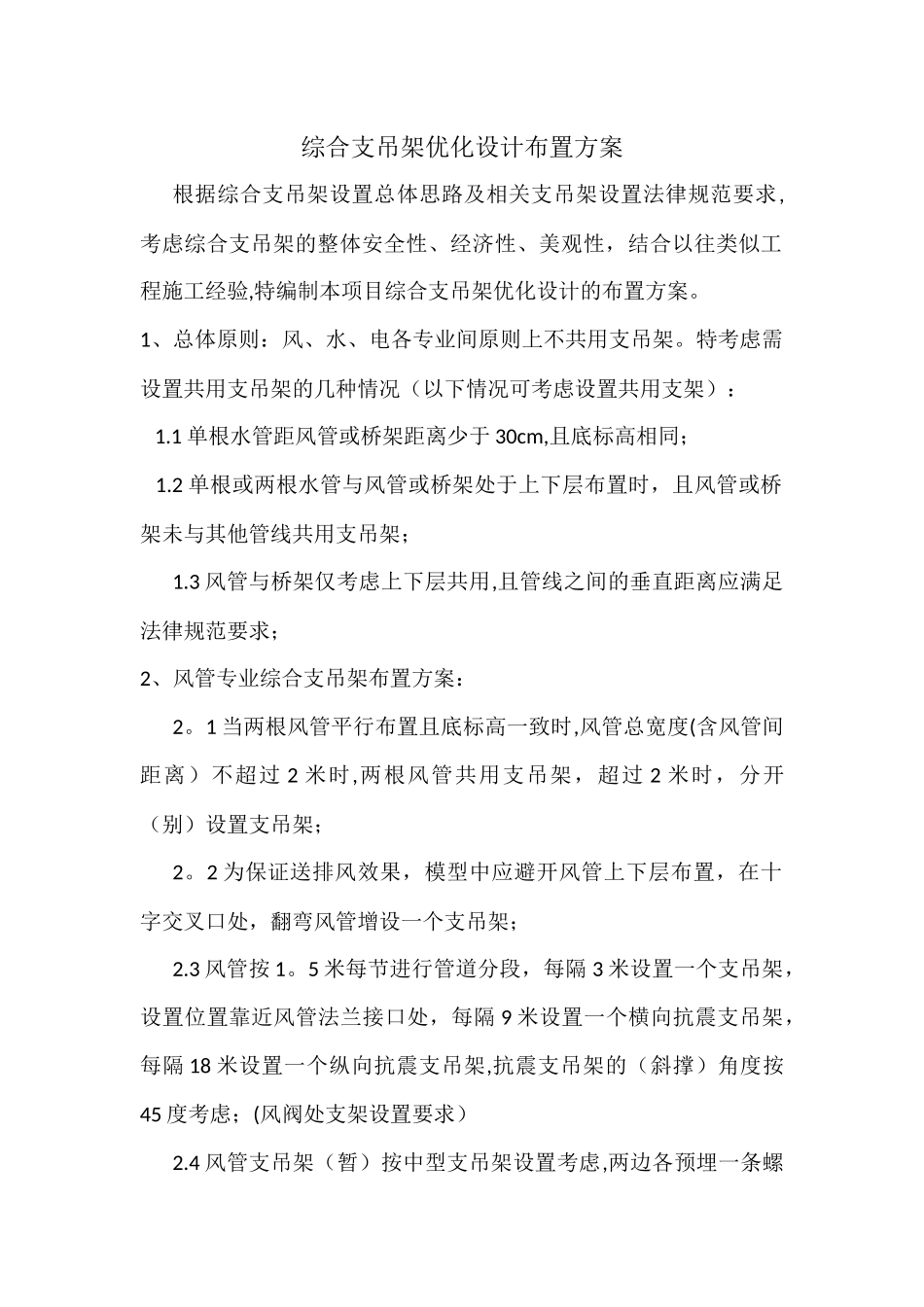

综合支吊架优化设计布置方案_第1页
1/6

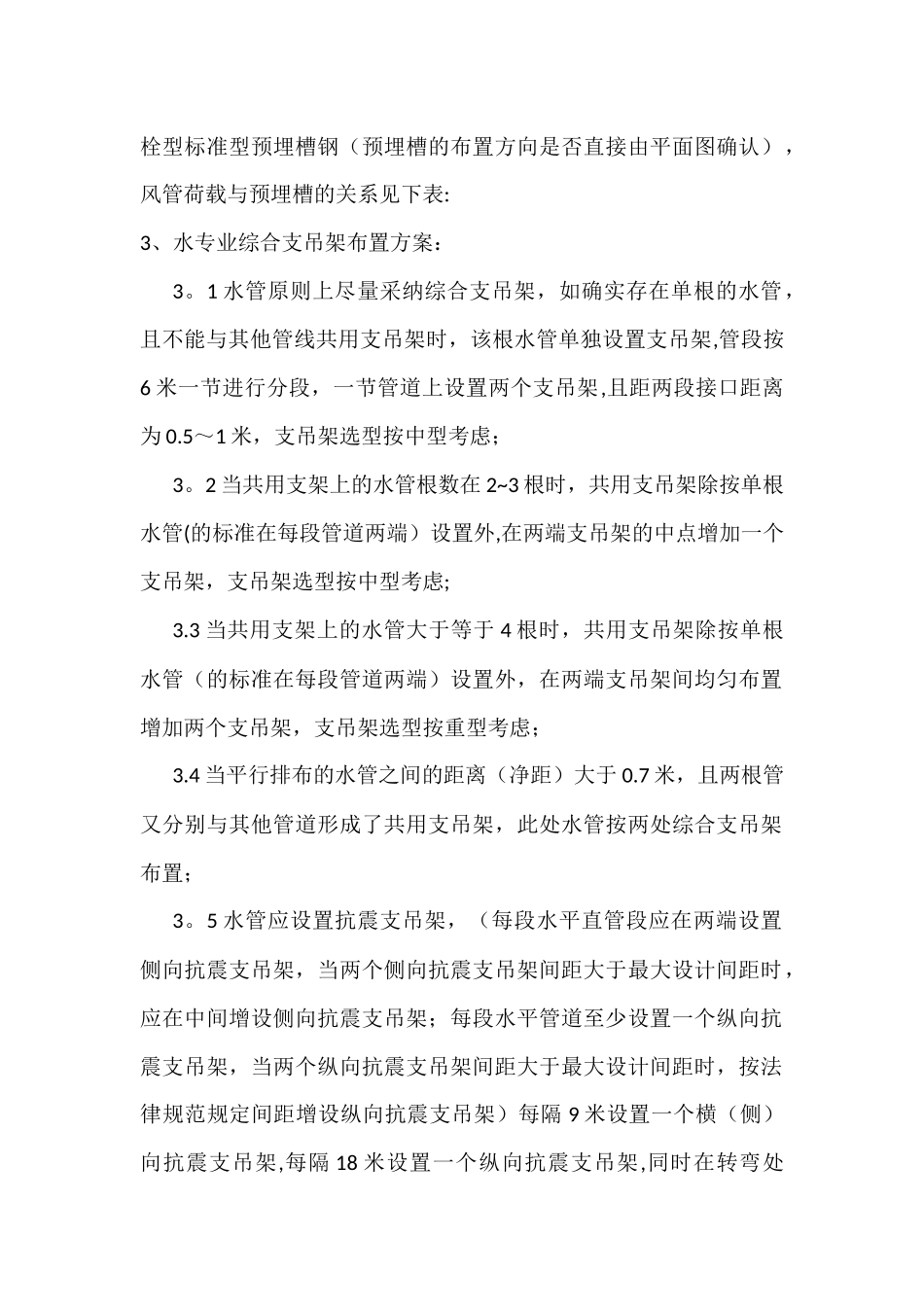

综合支吊架优化设计布置方案_第2页
2/6

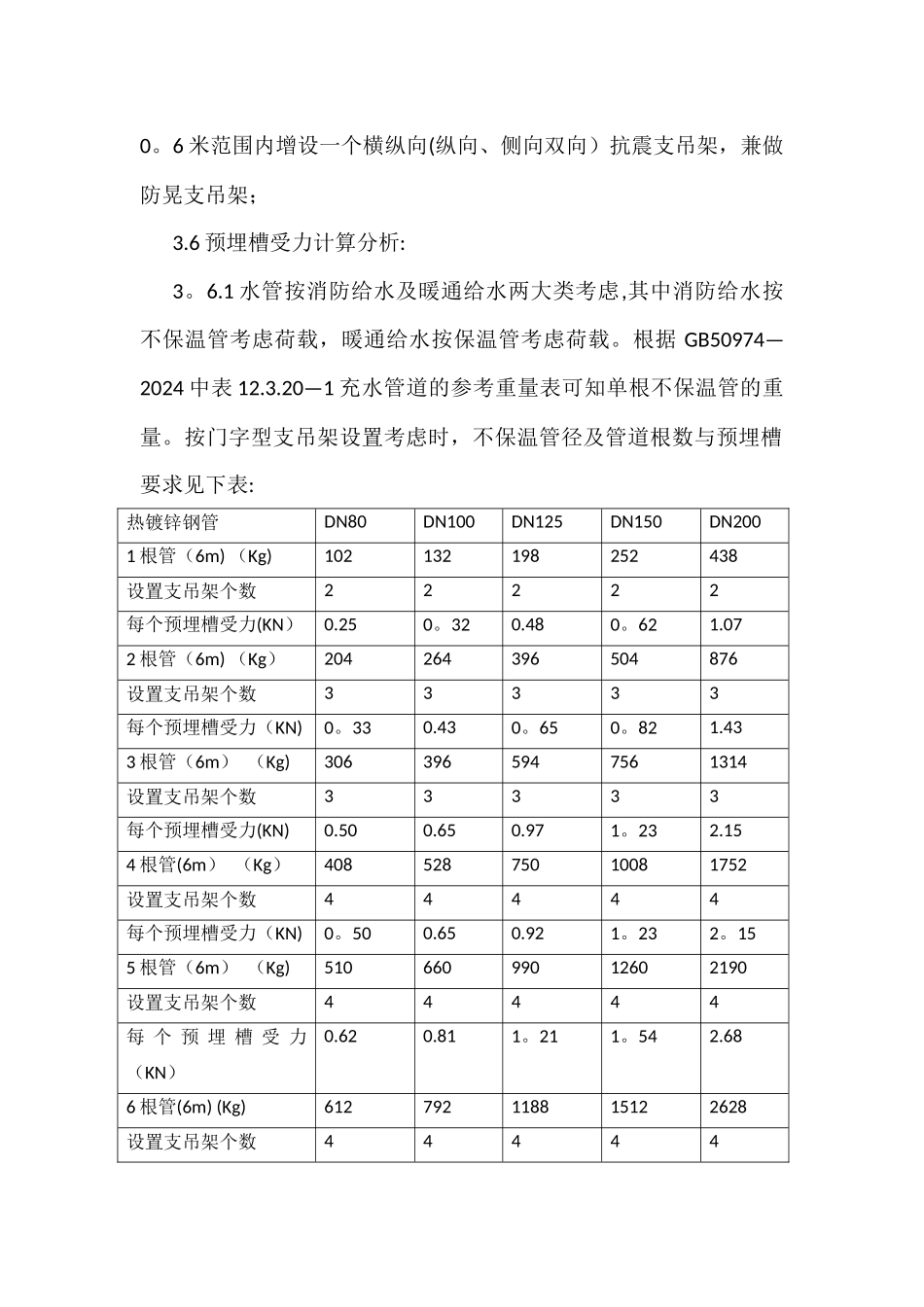

综合支吊架优化设计布置方案_第3页
3/6
综合支吊架优化设计布置方案根据综合支吊架设置总体思路及相关支吊架设置法律规范要求,考虑综合支吊架的整体安全性、经济性、美观性,结合以往类似工程施工经验,特编制本项目综合支吊架优化设计的布置方案。1、总体原则:风、水、电各专业间原则上不共用支吊架。特考虑需设置共用支吊架的几种情况(以下情况可考虑设置共用支架): 1.1 单根水管距风管或桥架距离少于 30cm,且底标高相同; 1.2 单根或两根水管与风管或桥架处于上下层布置时,且风管或桥架未与其他管线共用支吊架;1.3 风管与桥架仅考虑上下层共用,且管线之间的垂直距离应满足法律规范要求;2、风管专业综合支吊架布置方案:2。1 当两根风管平行布置且底标高一致时,风管总宽度(含风管间距离)不超过 2 米时,两根风管共用支吊架,超过 2 米时,分开(别)设置支吊架;2。2 为保证送排风效果,模型中应避开风管上下层布置,在十字交叉口处,翻弯风管增设一个支吊架;2.3 风管按 1。5 米每节进行管道分段,每隔 3 米设置一个支吊架,设置位置靠近风管法兰接口处,每隔 9 米设置一个横向抗震支吊架,每隔 18 米设置一个纵向抗震支吊架,抗震支吊架的(斜撑)角度按45 度考虑;(风阀处支架设置要求)2.4 风管支吊架(暂)按中型支吊架设置考虑,两边各预埋一条螺栓型标准型预埋槽钢(预埋槽的布置方向是否直接由平面图确认),风管荷载与预埋槽的关系见下表:3、水专业综合支吊架布置方案:3。1 水管原则上尽量采纳综合支吊架,如确实存在单根的水管,且不能与其他管线共用支吊架时,该根水管单独设置支吊架,管段按6 米一节进行分段,一节管道上设置两个支吊架,且距两段接口距离为 0.5~1 米,支吊架选型按中型考虑;3。2 当共用支架上的水管根数在 2~3 根时,共用支吊架除按单根水管(的标准在每段管道两端)设置外,在两端支吊架的中点增加一个支吊架,支吊架选型按中型考虑;3.3 当共用支架上的水管大于等于 4 根时,共用支吊架除按单根水管(的标准在每段管道两端)设置外,在两端支吊架间均匀布置增加两个支吊架,支吊架选型按重型考虑;3.4 当平行排布的水管之间的距离(净距)大于 0.7 米,且两根管又分别与其他管道形成了共用支吊架,此处水管按两处综合支吊架布置;3。5 水管应设置抗震支吊架,(每段水平直管段应在两端设置侧向抗震支吊架,当两个侧向抗震支吊架间距大于最大设计间距时,应在中间增设侧向抗震支吊架;每段水平管道至少设置一个...
