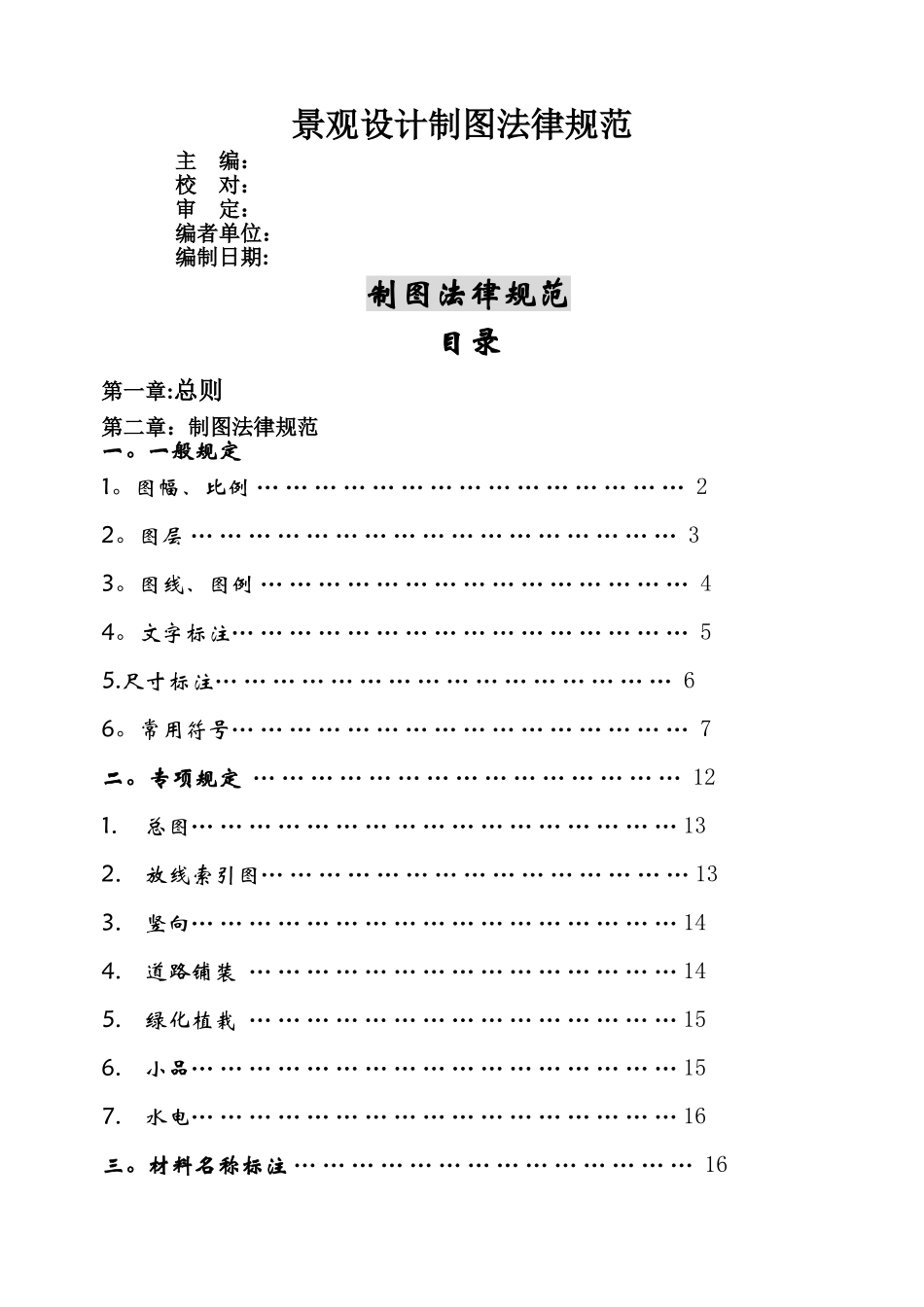

绿化施工图纸规范

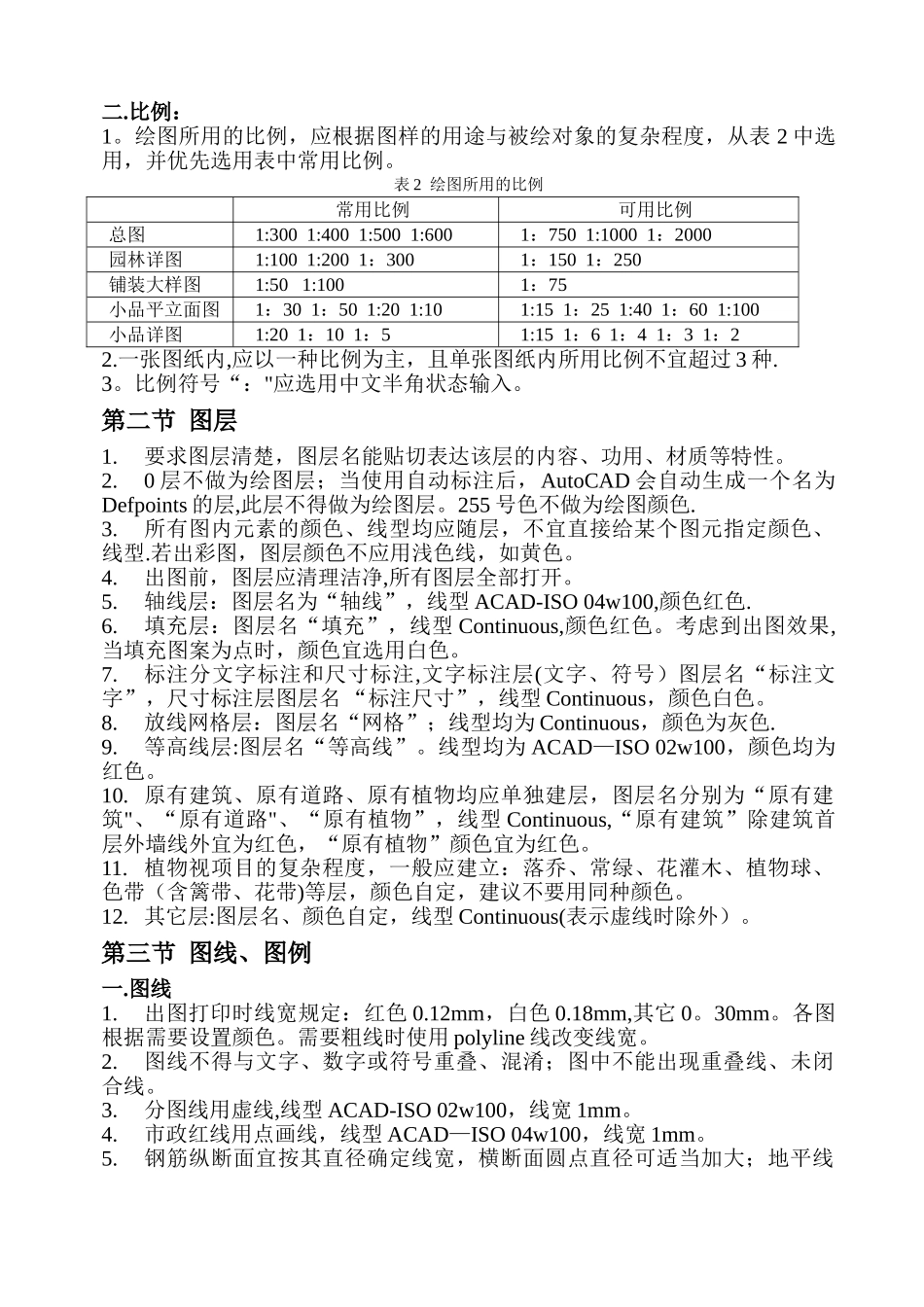

景观设计制图法律规范主 编：校 对：审 定：编者单位： 编制日期: 制图法律规范目录第一章:总则第二章：制图法律规范一。一般规定1。图幅、比例 … … … … … … … … … … … … … … … 22。图层 … … … … … … … … … … … … … … … … … 33。图线、图例 … … … … … … … … … … … … … … … 44。文字标注… … … … … … … … … … … … … … … … 55.尺寸标注… … … … … … … … … … … … … … … … 66。常用符号… … … … … … … … … … … … … … … … 7二。专项规定 … … … … … … … … … … … … … … … 121.总图… … … … … … … … … … … … … … … … … 132.放线索引图… … … … … … … … … … … … … … … 133.竖向… … … … … … … … … … … … … … … … … 144.道路铺装 … … … … … … … … … … … … … … … 145.绿化植栽 … … … … … … … … … … … … … … … 156.小品… … … … … … … … … … … … … … … … … 157.水电… … … … … … … … … … … … … … … … … 16三。材料名称标注 … … … … … … … … … … … … … … 16四。图纸编排及装订 … … … … … … … … … … … … … 18第三章:作图软件法律规范设置第四章:图纸内容及要求一.方案设计图(一) 方案设计展板(二) 方案设计图册(三) 方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章 总则1.为了统一我公司制图规则,保证制图质量,提高制图效率，做到图面清楚、简明、法律规范、美观，符合我公司设计、审算、施工、存档的要求,制定本标准。2.本标准以国家现行制图标准为依据,结合我公司的制图风格及经验编制而成。3.本标准适用于春雨计算机制图。4.图纸必须以 mm 为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清楚、美观。第二章 制图法律规范第二章（一) 一般规定第一节 图幅、比例一。图纸幅面:1。图框位置： 春雨 04/e 春雨/文件/天下图框2。图纸加长规定：图纸的短边一般不应加长,长边可加长，但应符合表...
