绿化给水初步设计说明

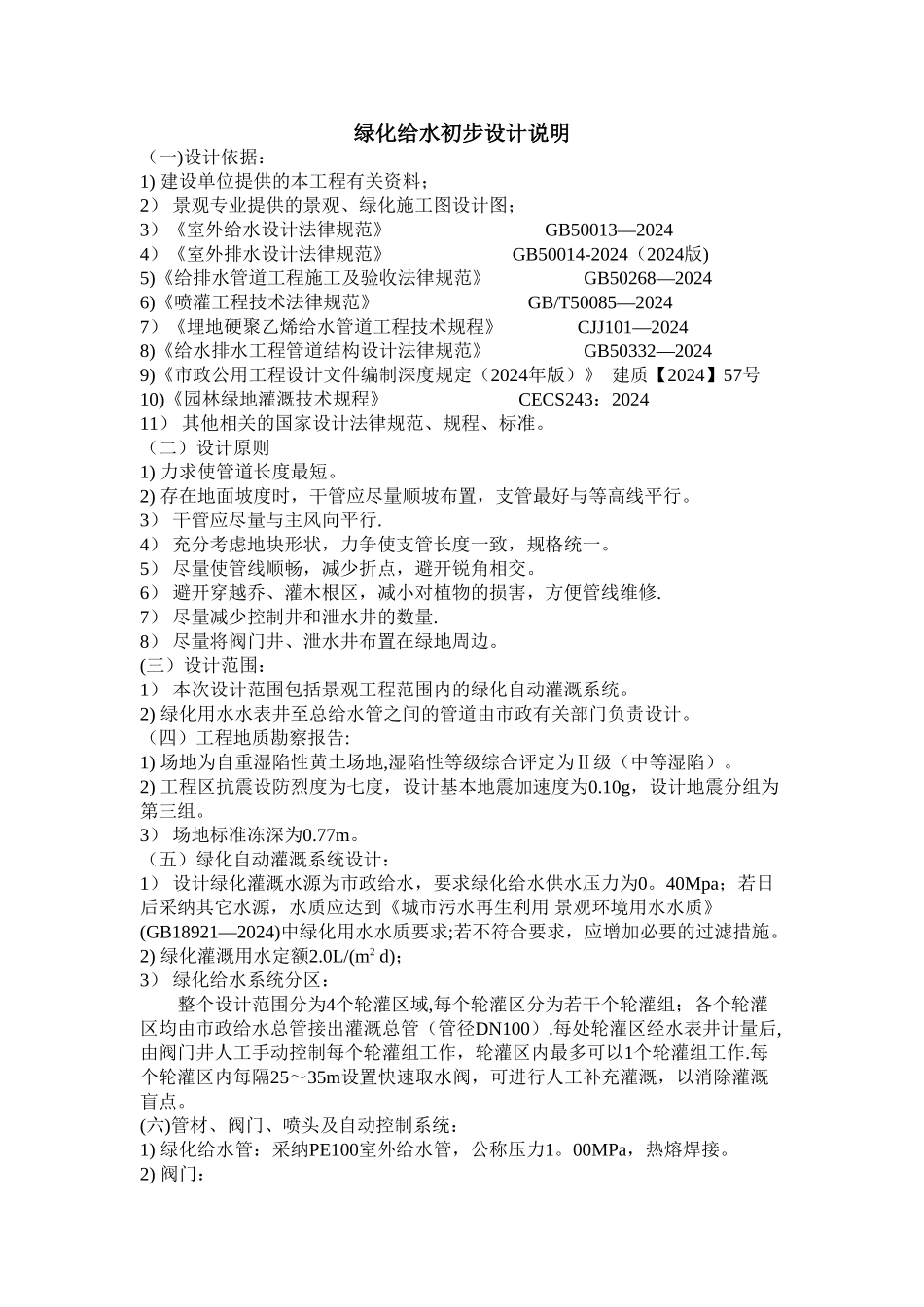

绿化给水初步设计说明（一)设计依据：1) 建设单位提供的本工程有关资料；2） 景观专业提供的景观、绿化施工图设计图；3）《室外给水设计法律规范》 GB50013—20244）《室外排水设计法律规范》 GB50014-2024（2024版)5)《给排水管道工程施工及验收法律规范》 GB50268—20246)《喷灌工程技术法律规范》 GB/T50085—20247）《埋地硬聚乙烯给水管道工程技术规程》 CJJ101—20248)《给水排水工程管道结构设计法律规范》 GB50332—20249)《市政公用工程设计文件编制深度规定（2024年版）》 建质【2024】57号10)《园林绿地灌溉技术规程》 CECS243：202411） 其他相关的国家设计法律规范、规程、标准。（二）设计原则1) 力求使管道长度最短。2) 存在地面坡度时，干管应尽量顺坡布置，支管最好与等高线平行。3） 干管应尽量与主风向平行.4） 充分考虑地块形状，力争使支管长度一致，规格统一。5） 尽量使管线顺畅，减少折点，避开锐角相交。6） 避开穿越乔、灌木根区，减小对植物的损害，方便管线维修.7） 尽量减少控制井和泄水井的数量.8） 尽量将阀门井、泄水井布置在绿地周边。(三）设计范围：1） 本次设计范围包括景观工程范围内的绿化自动灌溉系统。2) 绿化用水水表井至总给水管之间的管道由市政有关部门负责设计。（四）工程地质勘察报告:1) 场地为自重湿陷性黄土场地,湿陷性等级综合评定为Ⅱ级（中等湿陷）。2) 工程区抗震设防烈度为七度，设计基本地震加速度为0.10g，设计地震分组为第三组。3） 场地标准冻深为0.77m。（五）绿化自动灌溉系统设计：1） 设计绿化灌溉水源为市政给水，要求绿化给水供水压力为0。40Mpa；若日后采纳其它水源，水质应达到《城市污水再生利用 景观环境用水水质》(GB18921—2024)中绿化用水水质要求;若不符合要求，应增加必要的过滤措施。2) 绿化灌溉用水定额2.0L/(m2 d)；3） 绿化给水系统分区：整个设计范围分为4个轮灌区域,每个轮灌区分为若干个轮灌组；各个轮灌区均由市政给水总管接出灌溉总管（管径DN100）.每处轮灌区经水表井计量后,由阀门井人工手动控制每个轮灌组工作，轮灌区内最多可以1个轮灌组工作.每个轮灌区内每隔25～35m设置快速取水阀，可进行人工补充灌溉，以消除灌溉盲点。(六)管材、阀门、喷头及自动控制系统：1) 绿化给水管：采纳PE100室外给水管，公称压力1。00MPa，热熔焊接。2) 阀门：a.每个轮灌区在DN100绿化给水主管上设置绿化阀门井，手动控制该轮灌组;b。市政供...
