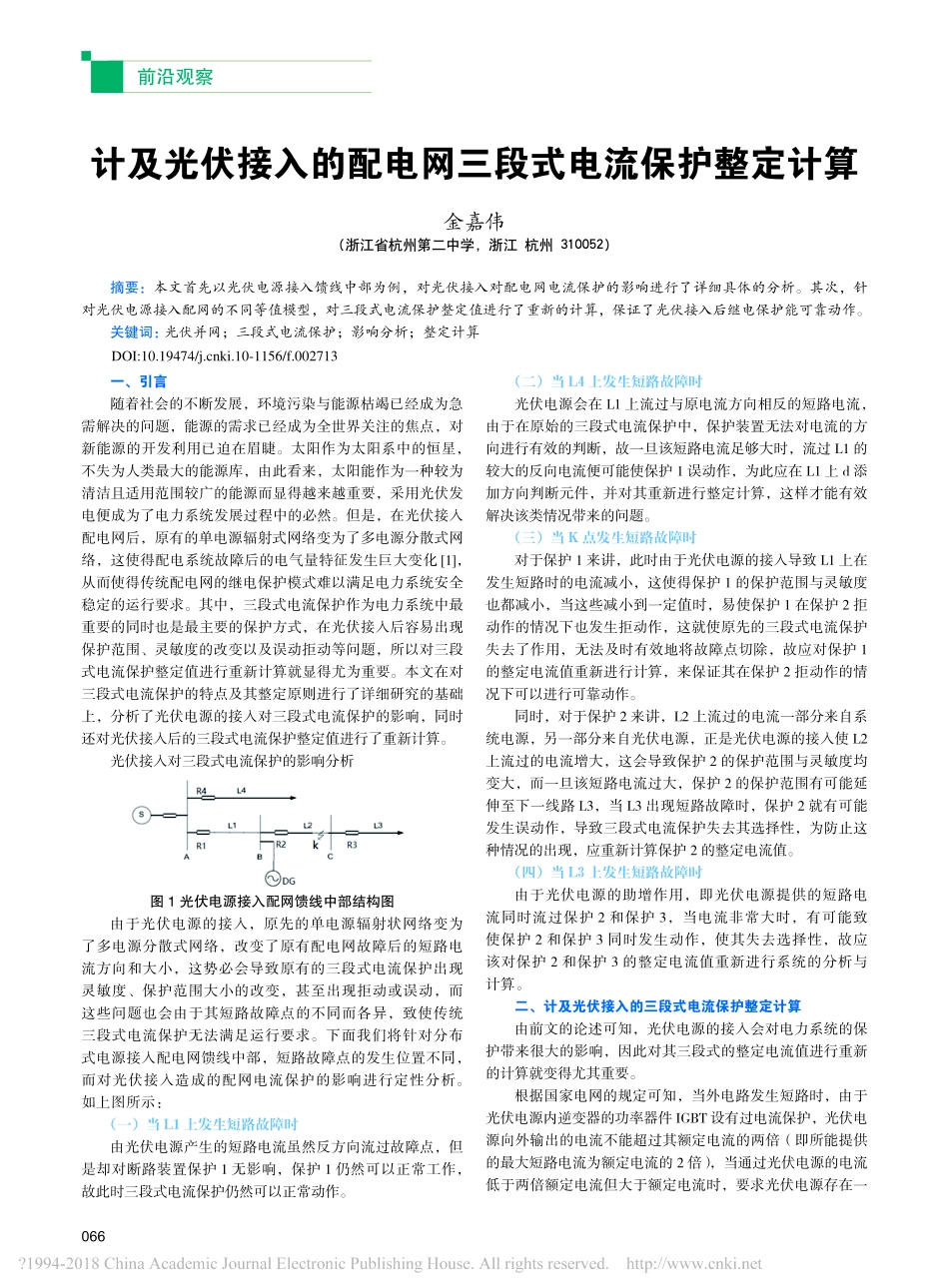

前沿观察066计及光伏接入的配电网三段式电流保护整定计算金嘉伟（浙江省杭州第二中学，浙江 杭州 310052）摘要：本文首先以光伏电源接入馈线中部为例，对光伏接入对配电网电流保护的影响进行了详细具体的分析。其次，针对光伏电源接入配网的不同等值模型，对三段式电流保护整定值进行了重新的计算，保证了光伏接入后继电保护能可靠动作。关键词： 光伏并网；三段式电流保护；影响分析；整定计算一、引言随着社会的不断发展，环境污染与能源枯竭已经成为急需解决的问题，能源的需求已经成为全世界关注的焦点，对新能源的开发利用已迫在眉睫。太阳作为太阳系中的恒星，不失为人类最大的能源库，由此看来，太阳能作为一种较为清洁且适用范围较广的能源而显得越来越重要，采用光伏发电便成为了电力系统发展过程中的必然。但是，在光伏接入配电网后，原有的单电源辐射式网络变为了多电源分散式网络，这使得配电系统故障后的电气量特征发生巨大变化 [1]，从而使得传统配电网的继电保护模式难以满足电力系统安全稳定的运行要求。其中，三段式电流保护作为电力系统中最重要的同时也是最主要的保护方式，在光伏接入后容易出现保护范围、灵敏度的改变以及误动拒动等问题，所以对三段式电流保护整定值进行重新计算就显得尤为重要。本文在对三段式电流保护的特点及其整定原则进行了详细研究的基础上，分析了光伏电源的接入对三段式电流保护的影响，同时还对光伏接入后的三段式电流保护整定值进行了重新计算。光伏接入对三段式电流保护的影响分析图 1 光伏电源接入配网馈线中部结构图由于光伏电源的接入，原先的单电源辐射状网络变为了多电源分散式网络，改变了原有配电网故障后的短路电流方向和大小，这势必会导致原有的三段式电流保护出现灵敏度、保护范围大小的改变，甚至出现拒动或误动，而这些问题也会由于其短路故障点的不同而各异，致使传统三段式电流保护无法满足运行要求。下面我们将针对分布式电源接入配电网馈线中部，短路故障点的发生位置不同，而对光伏接入造成的配网电流保护的影响进行定性分析。如上图所示：（一）当 L1 上发生短路故障时由光伏电源产生的短路电流虽然反方向流过故障点，但是却对断路装置保护 1 无影响，保护 1 仍然可以正常工作，故此时三段式电流保护仍然可以正常动作。（二）当 L4 上发生短路故障时光伏电源会在 L1 上流过与原电流方向相反的短路电流，由于在原始的三段式电流保护中，保护装置无法对电流的方...
