网络分析仪校准流程

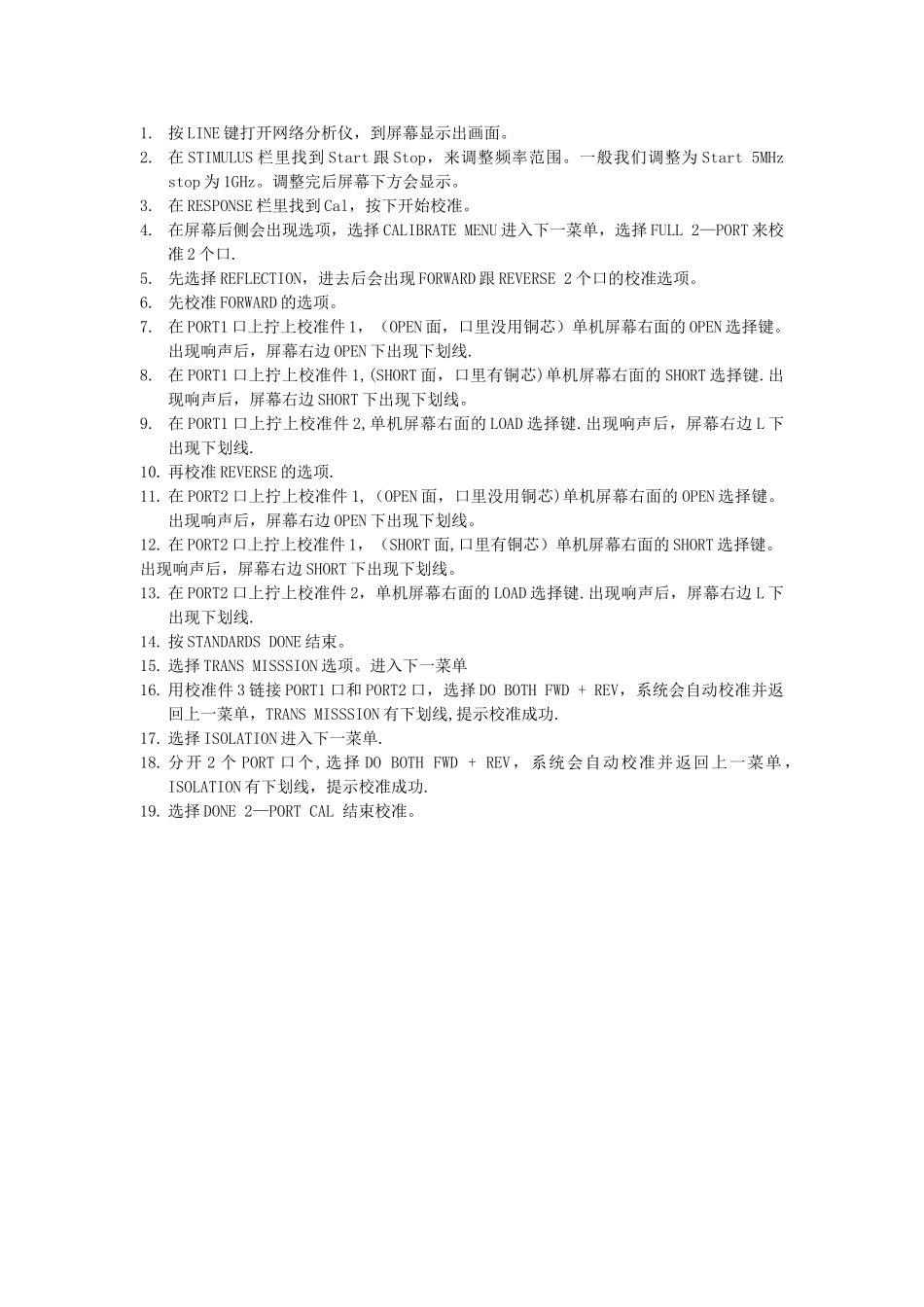

网络分析仪校准流程1. 按 LINE 键打开网络分析仪，到屏幕显示出画面。2. 在 STIMULUS 栏里找到 Start 跟 Stop，来调整频率范围。一般我们调整为 Start 5MHz stop 为 1GHz。调整完后屏幕下方会显示。3. 在 RESPONSE 栏里找到 Cal，按下开始校准。4. 在屏幕后侧会出现选项，选择 CALIBRATE MENU 进入下一菜单，选择 FULL 2—PORT 来校准 2 个口.5. 先选择 REFLECTION，进去后会出现 FORWARD 跟 REVERSE 2 个口的校准选项。6. 先校准 FORWARD 的选项。7. 在 PORT1 口上拧上校准件 1，（OPEN 面，口里没用铜芯）单机屏幕右面的 OPEN 选择键。出现响声后，屏幕右边 OPEN 下出现下划线.8. 在 PORT1 口上拧上校准件 1,(SHORT 面，口里有铜芯)单机屏幕右面的 SHORT 选择键.出现响声后，屏幕右边 SHORT 下出现下划线。9. 在 PORT1 口上拧上校准件 2,单机屏幕右面的 LOAD 选择键.出现响声后，屏幕右边 L 下出现下划线.10. 再校准 REVERSE 的选项.11. 在 PORT2 口上拧上校准件 1,（OPEN 面，口里没用铜芯)单机屏幕右面的 OPEN 选择键。出现响声后，屏幕右边 OPEN 下出现下划线。12. 在 PORT2 口上拧上校准件 1，（SHORT 面,口里有铜芯）单机屏幕右面的 SHORT 选择键。出现响声后，屏幕右边 SHORT 下出现下划线。13. 在 PORT2 口上拧上校准件 2，单机屏幕右面的 LOAD 选择键.出现响声后，屏幕右边 L 下出现下划线.14. 按 STANDARDS DONE 结束。15. 选择 TRANS MISSSION 选项。进入下一菜单16. 用校准件 3 链接 PORT1 口和 PORT2 口，选择 DO BOTH FWD + REV，系统会自动校准并返回上一菜单，TRANS MISSSION 有下划线,提示校准成功.17. 选择 ISOLATION 进入下一菜单.18. 分开 2 个 PORT 口个,选择 DO BOTH FWD + REV，系统会自动校准并返回上一菜单，ISOLATION 有下划线，提示校准成功.19. 选择 DONE 2—PORT CAL 结束校准。
