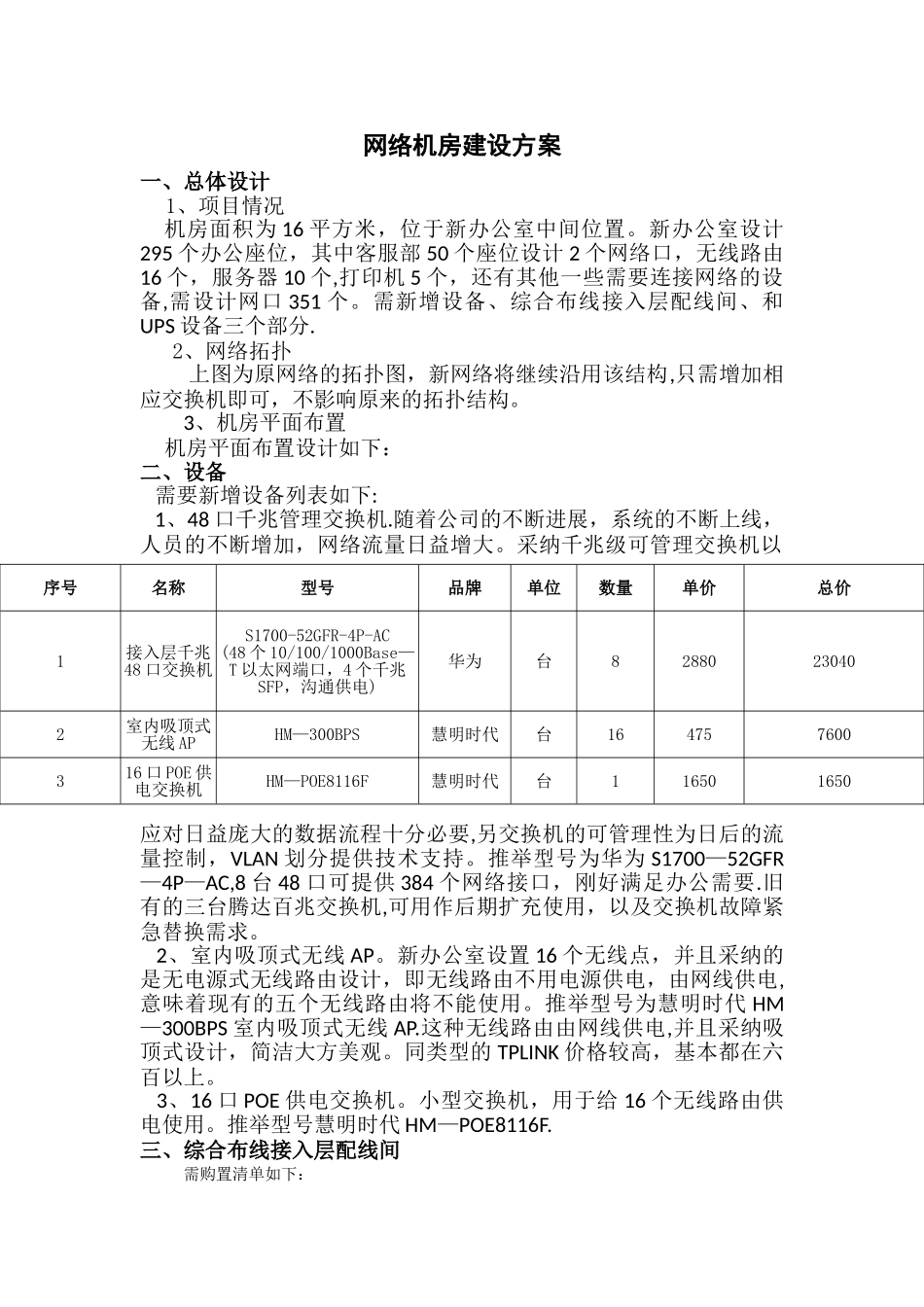

网络机房建设方案一、总体设计 1、项目情况 机房面积为 16 平方米，位于新办公室中间位置。新办公室设计295 个办公座位，其中客服部 50 个座位设计 2 个网络口，无线路由16 个，服务器 10 个,打印机 5 个，还有其他一些需要连接网络的设备,需设计网口 351 个。需新增设备、综合布线接入层配线间、和UPS 设备三个部分. 2、网络拓扑 上图为原网络的拓扑图，新网络将继续沿用该结构,只需增加相应交换机即可，不影响原来的拓扑结构。3、机房平面布置 机房平面布置设计如下：二、设备 需要新增设备列表如下: 1、48 口千兆管理交换机.随着公司的不断进展，系统的不断上线，人员的不断增加，网络流量日益增大。采纳千兆级可管理交换机以应对日益庞大的数据流程十分必要,另交换机的可管理性为日后的流量控制，VLAN 划分提供技术支持。推举型号为华为 S1700—52GFR—4P—AC,8 台 48 口可提供 384 个网络接口，刚好满足办公需要.旧有的三台腾达百兆交换机,可用作后期扩充使用，以及交换机故障紧急替换需求。 2、室内吸顶式无线 AP。新办公室设置 16 个无线点，并且采纳的是无电源式无线路由设计，即无线路由不用电源供电，由网线供电,意味着现有的五个无线路由将不能使用。推举型号为慧明时代 HM—300BPS 室内吸顶式无线 AP.这种无线路由由网线供电,并且采纳吸顶式设计，简洁大方美观。同类型的 TPLINK 价格较高，基本都在六百以上。 3、16 口 POE 供电交换机。小型交换机，用于给 16 个无线路由供电使用。推举型号慧明时代 HM—POE8116F.三、综合布线接入层配线间需购置清单如下：序号名称型号品牌单位数量单价总价1接入层千兆48 口交换机S1700-52GFR-4P-AC(48 个 10/100/1000Base—T 以太网端口，4 个千兆SFP，沟通供电)华为台82880230402室内吸顶式无线 APHM—300BPS慧明时代台164757600316 口 POE 供电交换机HM—POE8116F慧明时代台116501650序号名称型号品牌单位数量单价总价1600x600x2000 网络机柜42U 标准网络机柜图腾个236807360224 口超五类配线架DCEPP24UKR1UD—LINK个1442058803理线器1UD—LINK个147510504超五类非屏蔽跳线2 米跳线安普一舟条350217350 1、网络机柜.新增网络机柜两个,用于承载八台新交换机。 2、24 口超五类配线架.用于终端用户线到机柜的连接，配线架通常安装在机柜或墙上,以达到机房机柜布线条理和美观的目的。 3、理线器。用于法律规范整理机柜接入网线，以达...
